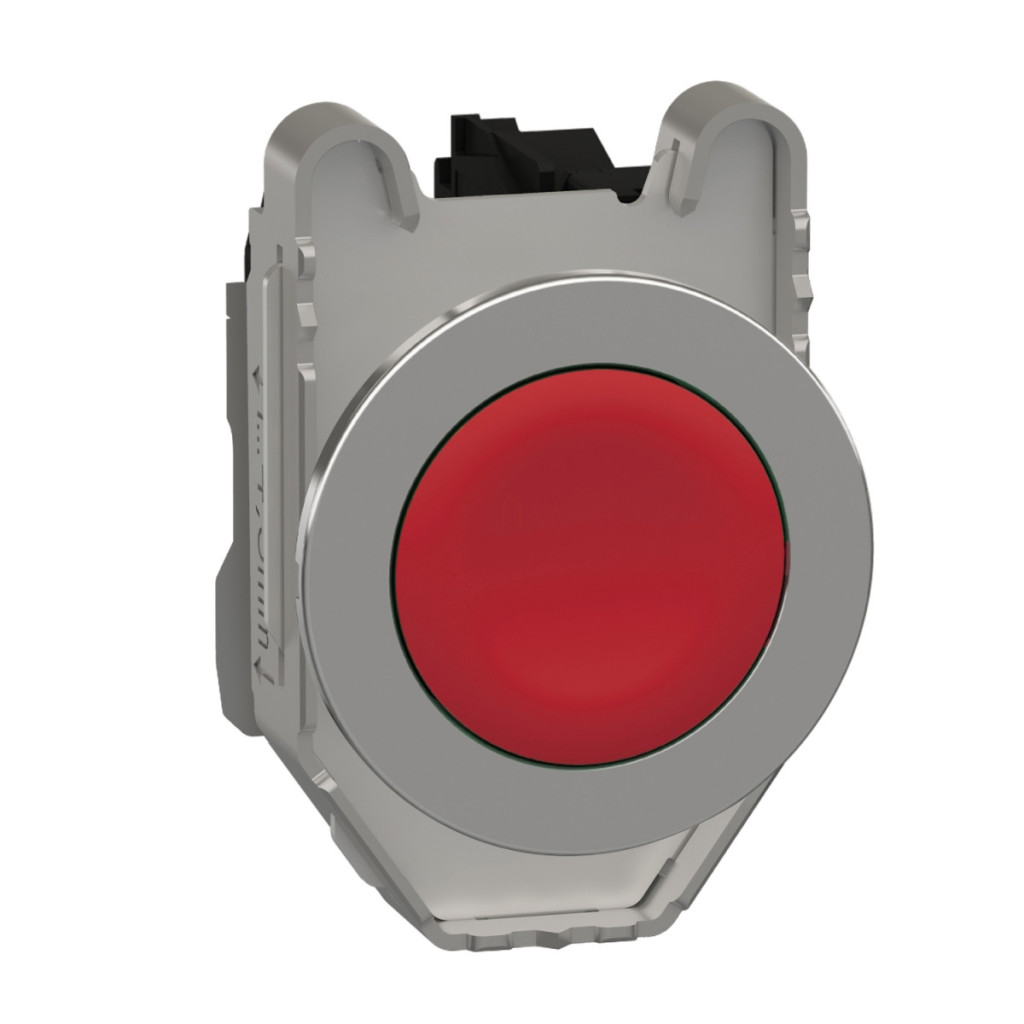

Butonul XB4FA42 din gama de produse Harmony XB4 de la Schneider Electric este un comutator metalic de calitate superioară, montat pe panou, care poate fi utilizat într-o gamă largă de aplicații industriale. Acest buton roșu, nemarcat, cu revenire prin arc, este fabricat din materiale de înaltă calitate și asigură o funcționare fiabilă pe toată durata sa lungă de viață. Harmony XB4FA42 are o placă frontală metalică cromată de înaltă calitate și un inel de fixare Zamak pentru un aspect elegant și durabilitate. Butonul rotund cu suprafață adâncită are un diametru de 30 mm și un diametru de montare de exact 30,5 mm. Butonul are 1 contact NC (normal închis), care întrerupe circuitul atunci când este apăsat. Operațiunea de comutare este de tip „slow-break”, ceea ce garantează o funcționare precisă și fiabilă. Butonul are o deschidere pozitivă încorporată cu presiune de închidere în conformitate cu cerințele IEC 60947-5-1 Anexa K, ceea ce îmbunătățește funcționarea în condiții de siguranță în medii critice. Produsul poate fi montat cu borne cu șurub, care permit conectarea electrică la cabluri de diferite dimensiuni: cabluri cu capete de cablu de maximum 2x1,5 mm² sau cabluri de 1x0,22...2x2,5 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Butonul necesită o forță de 3,5 N pentru a funcționa, cu o cursă totală de 4,3 mm, din care 1,5 mm provoacă o schimbare a stării electrice. Produsul are un cuplu de strângere de 0,8...1,2 Nm în conformitate cu IEC 60947-1. Butonul Harmony XB4FA42 are o rezistență remarcabilă la influențele mediului extern. Are protecție IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. De asemenea, este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul poate fi utilizat la temperaturi de funcționare și depozitare cuprinse între -40 și +70 °C, ceea ce asigură o aplicabilitate extrem de largă în diverse medii industriale. Butonul Schneider Electric XB4FA42 are o durată de viață mecanică excepțional de lungă, rezistând la până la 10 milioane de cicluri de comutare. Durata sa de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare, cum ar fi 2 A la 230 V în categoria AC-15 sau 0,2 A la 110 V în categoria DC-13. Produsul are contacte din aliaj de argint (Ag/Ni) de înaltă calitate, care asigură un contact electric fiabil. Butonul este conform cu diverse standarde, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 nr. 14, și este certificat UL și CSA. Produsul este rezistent la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6) și șocuri mecanice (30 gn pentru 18 ms și 50 gn pentru 11 ms cu accelerație semiondă sinusoidală conform IEC 60068-2-27).
Schneider Electric Harmony XB4 - XB4FA42 - buton metalic complet încastrat, Ø30, retur, 1NC, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Denumire scurtă a dispozitivului: XB4F
Tipul produsului sau componentului: Buton
Designul produsului: Încastrat
Produse compatibile: ZBYF..., ZBZF32, ZBZF33
Mod de funcționare: Revenire cu arc
Diametru de montare: 30,5 mm
Caracteristici fizice
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Formă cap unitate de semnalizare: Rotundă
Profil de funcționare: Roșu, încastrat, nemarcat
Tip cap: Design încastrat
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Caracteristici electrice
Tip și configurație contact: 1 NC
Funcționare contact: Întrerupere lentă
Material contact: Aliaj de argint (Ag/Ni)
Conexiuni - terminale:Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO Protecție împotriva scurtcircuitelor: siguranță de tip 10 A gG conform IEC 60947-5-1 Curent convențional la temperatura aerului liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Caracteristici de funcționare
Curent nominal de funcționare [Ie]:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Forță de acționare: 3,5 N NC în timpul comutării electrice
Cursă de acționare: 1,5 mm (comutare electrică NC), 4,3 mm (cursă completă)
Deschidere pozitivă: Cu contact NC conform IEC 60947-5-1 Anexa K
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare conform IEC 60947-5-1 Anexa C
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Forma capului șurubului: Phillips (compatibil cu șurubelnițele Philips 1, Pozidriv 1, plate Ø 4 mm și plate Ø 5,5 mm)
Metoda de fixare: Cu șuruburi
Caracteristici de mediu
Grad de protecție (IP): IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: listat UL, CSA
