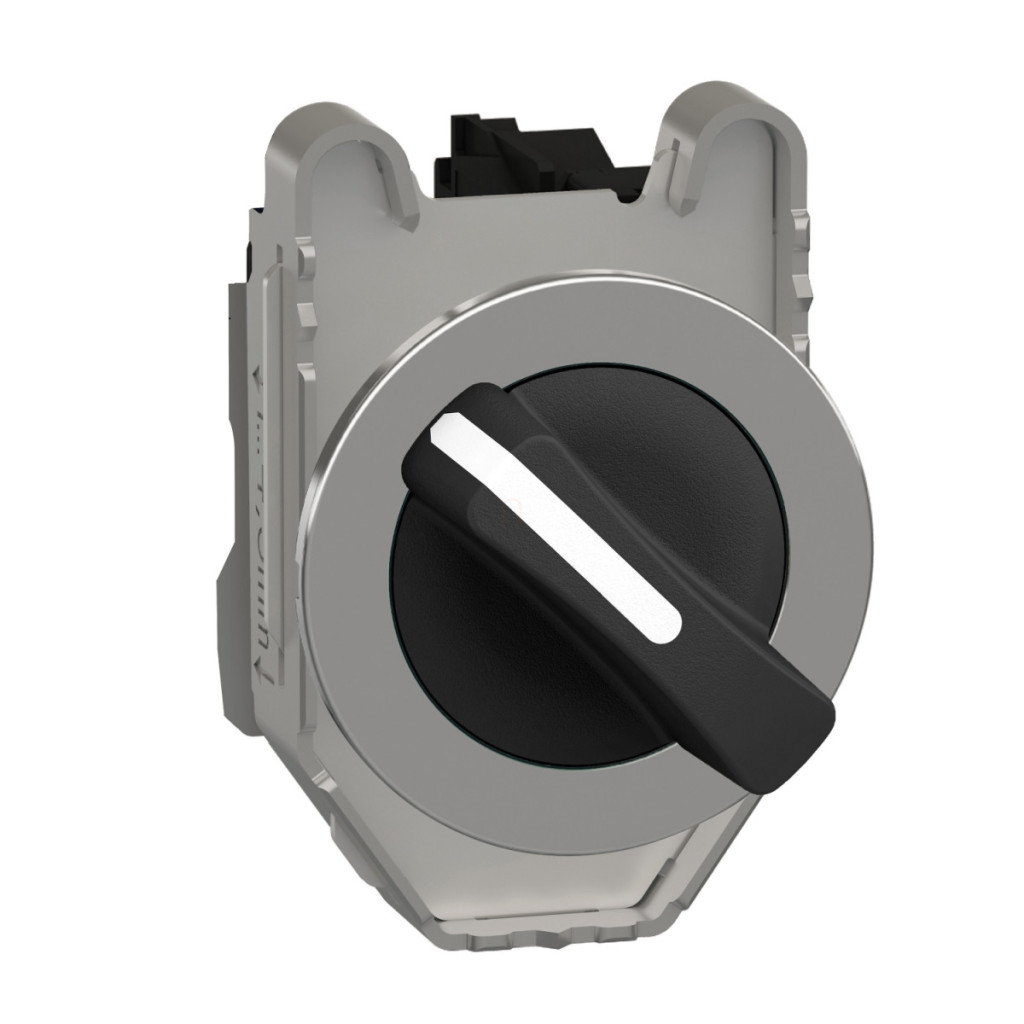

Schneider Electric Harmony XB4 - XB4FD21 - comutator selector complet metalic încastrat, Ø30, 2 poziții, 1NO

Lățime: 52 mm

Lungime: 86 mm

Înălțime: 43 mm

Comandă specială

Schneider Electric Harmony XB4 - XB4FD21 - comutator selector complet metalic încastrat, Ø30, 2 poziții, 1NO

Name: Schneider Electric Harmony XB4 - XB4FD21 - comutator selector complet metalic încastrat, Ø30, 2 poziții, 1NO
Brand: Schneider Electric Zrt.
SKU: 3606489580155
Price: 78.69 RON
Availability: InStock

78,69 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Harmony XB4 completă Schneider Electric

Gama completă Schneider Electric Harmony XB4

Comutator selector Schneider Electric Harmony XB4

XB4FD21 din gama Harmony XB4 de la Schneider Electric este un comutator selector de înaltă calitate, montat încastrat, cu 2 poziții și 1 contact NO. Acest comutator metalic negru cu diametrul de 30 mm este ideal pentru aplicații industriale în care fiabilitatea și durabilitatea sunt esențiale. Produsul are caracteristici tehnice excelente: este fabricat cu o placă frontală metalică cromată și un inel de fixare Zamak, care asigură o durabilitate remarcabilă. Elementul de control al comutatorului este negru, cu un design standard și un unghi de comutare de 90°. Elementul comutator are un cap rotund încastrat încorporat și este normal deschis. Terminalele cu șurub permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Parametrii tehnici ai dispozitivului sunt impresionanți: curent termic de 10 A, tensiune nominală de izolare de 600 V (grad de poluare 3) și tensiune nominală de impuls de 6 kV conform IEC 60947-1. Gama de curenți de funcționare diferiți variază în funcție de aplicație: 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V în categoria AC-15 și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V în categoria DC-13. Durata de viață mecanică a comutatorului este impresionantă: 1.000.000 de cicluri de comutare. Durata de viață electrică este, de asemenea, remarcabilă, cu 1.000.000 de cicluri în diverse condiții de încărcare. Contactele comutatorului sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate și o durabilitate remarcabile. Modelul XB4FD21 are un nivel ridicat de protecție a mediului: clasificări IP66, IP67, IP69, IP69K, precum și UL 50 E Tip 4, Protecție 4X, 12 și 13 conform UL 50 E. Acest lucru asigură că comutatorul poate rezista la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C) și poate funcționa în mod fiabil într-un interval de temperatură de la -40 °C la +70 °C. Produsul este, de asemenea, rezistent la vibrații (5 gn în intervalul de frecvență 10-500 Hz) și șocuri mecanice (accelerație de până la 50 gn timp de 11 ms). Comutatorul este ușor de instalat cu șuruburi, cu un centru de montare de 40 x 50 mm (în panouri cu grosimea de 1-6 mm). Cuplul de strângere este de 0,8-1,2 Nm conform IEC 60947-1. Cuplul de strângere al capului comutatorului este de 0,14 Nm.

Schneider Electric Harmony XB4 - Date tehnice XB4FD21

Caracteristici generale

Familia de produse: Harmony XB4

Tipul produsului sau componentului: Comutator selector

Denumirea scurtă a dispozitivului: XB4F

Materialul panoului frontal: Metal cromat

Material inel de fixare: Zamak

Diametru de montare: 30,5 mm

Tip cap: Încastrat încorporat

Formă cap unitate indicator: Rotundă

Tip acționare: Cu blocare

Profil acționare: Mâner standard negru

Informații privind poziția acționării: 2 poziții 90°

Conexiuni și terminale

Tipul și compoziția contactului: 1 NO

Funcționarea contactului: Deschidere lentă

Terminale - borne: Cleme cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1

Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1

Descrierea terminalelor ISO n°1: (13-14)NO

Caracteristici mecanice

Înălțime: 47 mm

Lățime: 36,6 mm

Adâncime: 70 mm

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Montarea dispozitivului: Încorporat

Centru de montare: 40 x 50 mm (panou cu grosimea de 1...6 mm)

Metodă de montare: Cu șuruburi

Tip cap șurub: Compatibil cu șurubelnița Philips 1

Compatibil cu șurubelnița Pozidriv 1

Compatibil cu șurubelniță plată Ø 4 mm

Compatibil cu șurubelniță plată Ø 5,5 mm

Material contact: Aliaj de argint (Ag/Ni)

Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1

Valoarea cuplului: 0,14 Nm FĂRĂ schimbare a stării electrice

Durată de viață mecanică: 1.000.000 de cicluri

Caracteristici electrice

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

[Ith] curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1

[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

[Uimp] tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1

[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V

1.000.000 de cicluri, AC-15, 3 A la 120 V

1.000.000 de cicluri, AC-15, 4 A la 24 V

1.000.000 de cicluri, DC-13, 0,2 A la 110 V

1.000.000 de cicluri, DC-13, 0,5 A la 24 V

Caracteristici de mediu

Tratament de protecție: TH

Temperatura ambiantă de funcționare: -40...70 °C

Temperatura ambiantă de depozitare: -40...70 °C

Categorie de supratensiune: Clasa I conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529

IP67 conform IEC 60529

IP69 conform IEC 60529

IP69K conform ISO 20653

Tip 13 conform UL 50 E

Tip 12 conform UL 50 E

Tip 4 conform UL 50 E

Tip 4X conform UL 50 E

Grad de protecție IK: IK04 conform IEC 50102

Conformitate și certificări

Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1

Certificări de produs: listat UL, CSA, CCC, EAC

Rezistență mecanică

Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6

2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

25 gn (durată = 6 ms) 1000 șocuri pe fiecare axă conform IEC 60068-2-27

Date

Lățime

52 mm

Lungime

86 mm

Înălțime

43 mm

EAN prezentat

3606489580155

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

121 g/bucată

Numar articol

3606489580155
