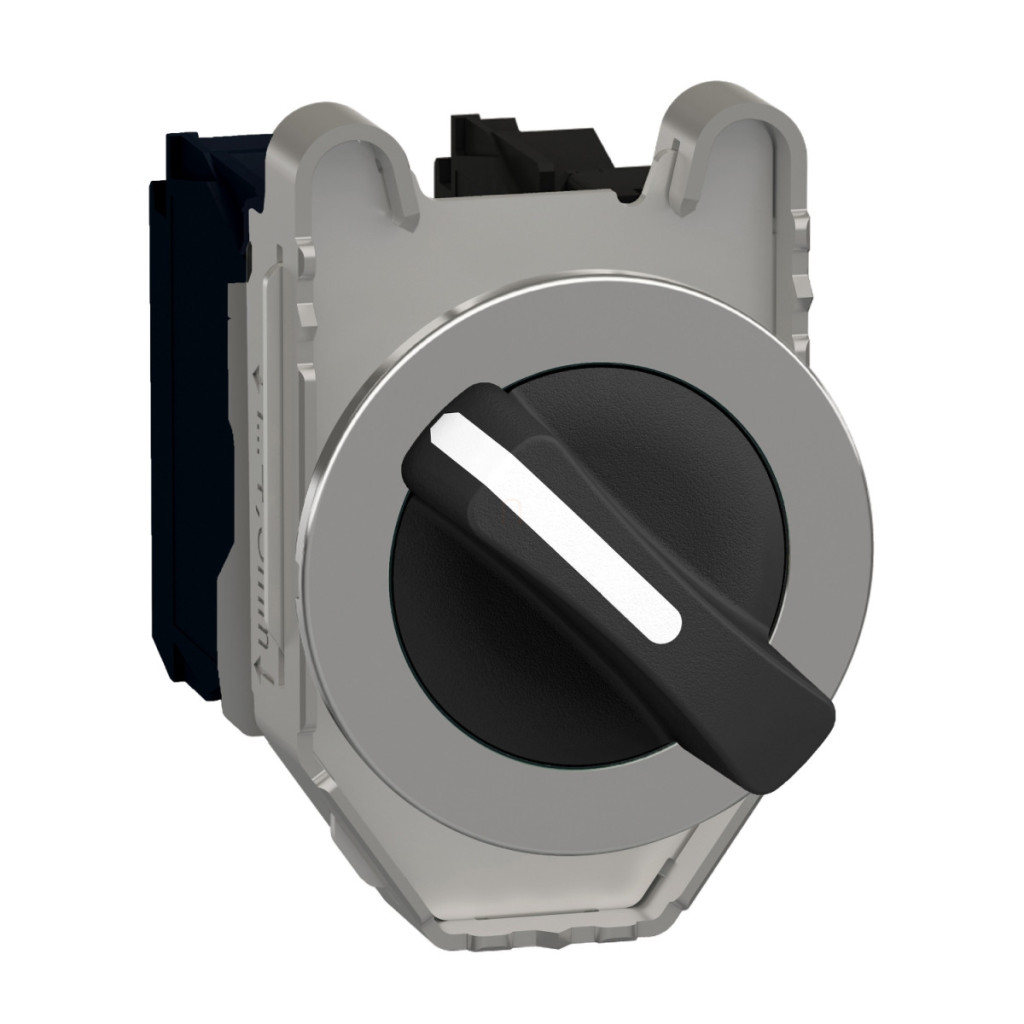

XB4FD25, parte a gamei Harmony XB4 de la Schneider Electric, este un comutator selector de înaltă calitate, montat încastrat, ideal pentru aplicații industriale și panouri de control. Acest comutator robust, cu placă frontală din metal cromat, este un membru remarcabil al seriei Harmony, combinând durabilitatea, fiabilitatea și designul ușor de utilizat. Comutatorul selector este echipat cu un mâner standard negru care poate fi reglat în 2 poziții cu o rotație de 90° și are o funcție de blocare, astfel încât comutatorul rămâne în poziția selectată. Unitatea rotundă, încastrată, are un diametru de montare de 30,5 mm, permițând instalarea ușoară în panouri de dimensiuni standard. Comutatorul are o configurație de contact 1 NO (normal deschis) + 1 NC (normal închis) cu funcționare cu întrerupere lentă, asigurând o comutare fiabilă și o durată lungă de viață. Comutatorul selector XB4FD25 este conectat folosind terminale cu șurub, care permit conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau fire cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Blocurile de borne sunt marcate conform ISO n°1 (13-14)NO și (21-22)NC. Comutatorul are, de asemenea, deschidere pozitivă, care este conformă cu anexa K a IEC 60947-5-1, asigurând o deconectare sigură. Din punct de vedere tehnic, XB4FD25 are parametri remarcabili. Dimensiunile sale sunt: 47 mm înălțime, 36,6 mm lățime și 70 mm adâncime. Centrul de montare este de 40 x 50 mm și poate fi montat în panouri cu o grosime de 1-6 mm folosind șuruburi. Durata de viață mecanică a comutatorului este de 1.000.000 de cicluri, ceea ce asigură o durabilitate excelentă chiar și în medii industriale. Cuplul de strângere este de 0,8-1,2 N.m, în conformitate cu standardul IEC 60947-1, în timp ce cuplul de comutare este de 0,14 N.m pentru contactele NO. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excepțională și o durată de viață îndelungată. Comutatorul este echipat cu protecție la scurtcircuit sub forma unei siguranțe de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Curentul termic convențional în aer liber este de 10 A, tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1. Curentul nominal de funcționare variază în funcție de tipul de sarcină: în categoria AC-15, este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V, în timp ce în categoria DC-13, este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V, în conformitate cu IEC 60947-5-1 categoriile A600 și Q600. XB4FD25 oferă o protecție excelentă împotriva factorilor de mediu: clase de protecție IP66, IP67, IP69 și IP69K, precum și conformitate cu clasificările UL 50 E standard Tip 4, 4X, 12 și 13. Comutatorul poate fi utilizat și depozitat la temperaturi ambientale cuprinse între -40 °C și +70 °C. De asemenea, este rezistent la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la vibrații este de 5 gn (f= 10-500 Hz) sau 2 mm vârf-vârf (f= 2-10 Hz) în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată 18 ms), 50 gn (durată 11 ms) sau 25 gn (durată 6 ms, 1000 șocuri pe axă) pentru accelerație semiondă, în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB4 - XB4FD25 - comutator selector complet metalic încastrat, Ø30, 2 poziții, 1NO+1NC date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB4F
Material placă frontală: Metal cromat
Material colier de fixare: Zamak
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Tip unitate cap: Încastrată
Formă unitate semnal: Rotundă
Tip actuator: Poziție fixă
Design actuator: Mâner standard negru
Poziții actuator: 2 poziții 90°
Tip și compoziție contact: 1 NO + 1 NC
Mod de comutare: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Date suplimentare
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (13-14)NO
(21-22)NC
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporată
Centru de montare: 40 x 50 mm (panou cu grosimea de 1...6 mm)
Metodă de montare: Cu șuruburi
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Valoarea cuplului: 0,14 N.m FĂRĂ schimbare a stării electrice
Date mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce compatibilă cu șurubelnița Philips nr. 1
În formă de cruce compatibilă cu șurubelnița Pozidriv nr. 1
Cu fantă compatibilă cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Date electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Date de mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Grad de rezistență la impact: IK04 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Listat UL
CSA
CCC
EAC
