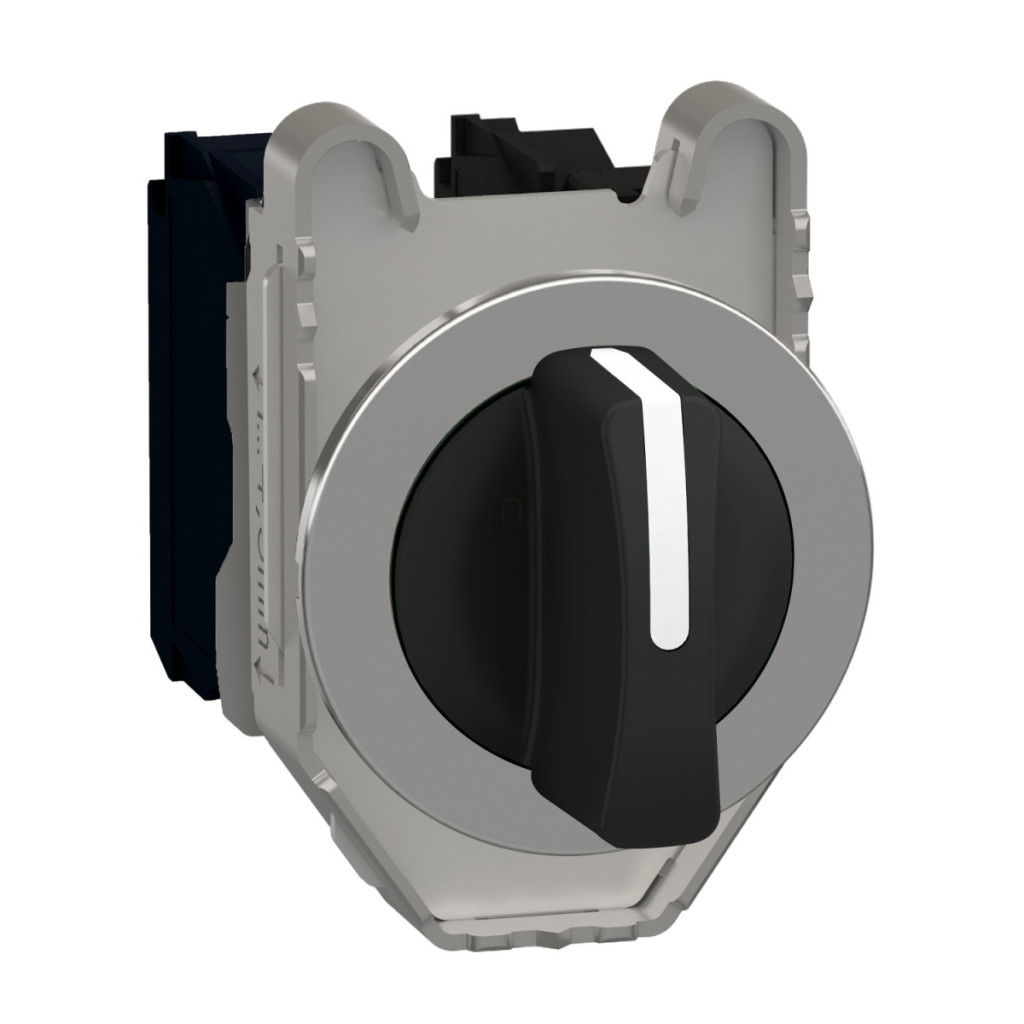

Comutatorul selector XB4FD33 din seria Harmony XB4 de la Schneider Electric este un comutator industrial de înaltă calitate care asigură o funcționare fiabilă în diverse aplicații de control. Acest comutator metalic încastrat reprezintă calitatea și durabilitatea ridicate ale gamei de produse Harmony, recunoscută la nivel mondial în industria automatizărilor și a energiei electrice. Comutatorul selector XB4FD33 are un diametru standard de montare de 30 mm, ceea ce îl face ușor de instalat în majoritatea panourilor de control industriale. Comutatorul poate fi setat în 3 poziții diferite (+/- 45°) și pozițiile rămân stabile (funcție de blocare), asigurând o funcționare fiabilă. Mânerul standard negru este proiectat ergonomic pentru o operare ușoară, în timp ce placa frontală metalică cromată și inelul de fixare Zamak garantează o durată lungă de viață. Comutatorul are două contacte normal deschise (2NO) în poziția implicită, care funcționează cu o acțiune de deschidere lentă, ceea ce îl face ideal pentru aplicații de comutare de precizie. În ceea ce privește datele tehnice, comutatorul selector XB4FD33 are specificații remarcabile. Comutatorul are o înălțime de 47 mm, o lățime de 36,6 mm și o adâncime de 70 mm, ceea ce înseamnă că are un design compact. Conexiunile sunt asigurate de borne cu șurub care pot acomoda cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau minimum 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Terminalele sunt marcate conform ISO n°1 sub forma (23-24)NO și (13-14)NO, ceea ce facilitează cablarea. Comutatorul este încorporat și poate fi montat pe un panou cu grosimea de 1-6 mm, cu o distanță de fixare de 40 x 50 mm, folosind șuruburi. Cuplul de strângere specificat este de 0,8-1,2 Nm conform IEC 60947-1. Comutatorul selector XB4FD33 are caracteristici electrice remarcabile. Tensiunea nominală de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1, iar tensiunea nominală de impuls este de 6 kV. Curentul termic convențional (Ith) măsurat în aer liber este de 10 A conform IEC 60947-5-1. Curentul nominal de funcționare (Ie) variază pentru diferite categorii de sarcină: pentru AC-15, A600, este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V; DC-13, Q600: 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V, toate în conformitate cu IEC 60947-5-1. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1.
Schneider Electric Harmony XB4 - XB4FD33 - comutator selector complet metalic încastrat, Ø30, 3 poziții, 2NO date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Comutator selector
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 30,5 mm
Caracteristici de funcționare
Tip operator: Fix
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Tipul și compoziția contactului: 2 NO
Funcționarea contactului: Deschidere lentă
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici fizice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (23-24)NO, (13-14)NO
Montarea dispozitivului: Încorporat
Centru de montare: 40 x 50 mm (pentru panouri cu grosimea de 1...6 mm)
Metoda de montare: Șuruburi
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurabil în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare [Ie]: 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri
Caracteristici de mediu
Nivel de protecție: IP66, IP67, IP69, IP69K
Tratament de protecție: TH
Temperatură de funcționare ambiantă: -40...70 °C
Temperatură de depozitare ambiantă: -40...70 °C
Nivel de protecție IK: IK04 conform IEC 50102
Rezistență la vibrații: 5 gn (f=10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) și 25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Standarde și certificări
Conform cu următoarele standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 Certificări de produs: listat UL, CSA, CCC, EAC
