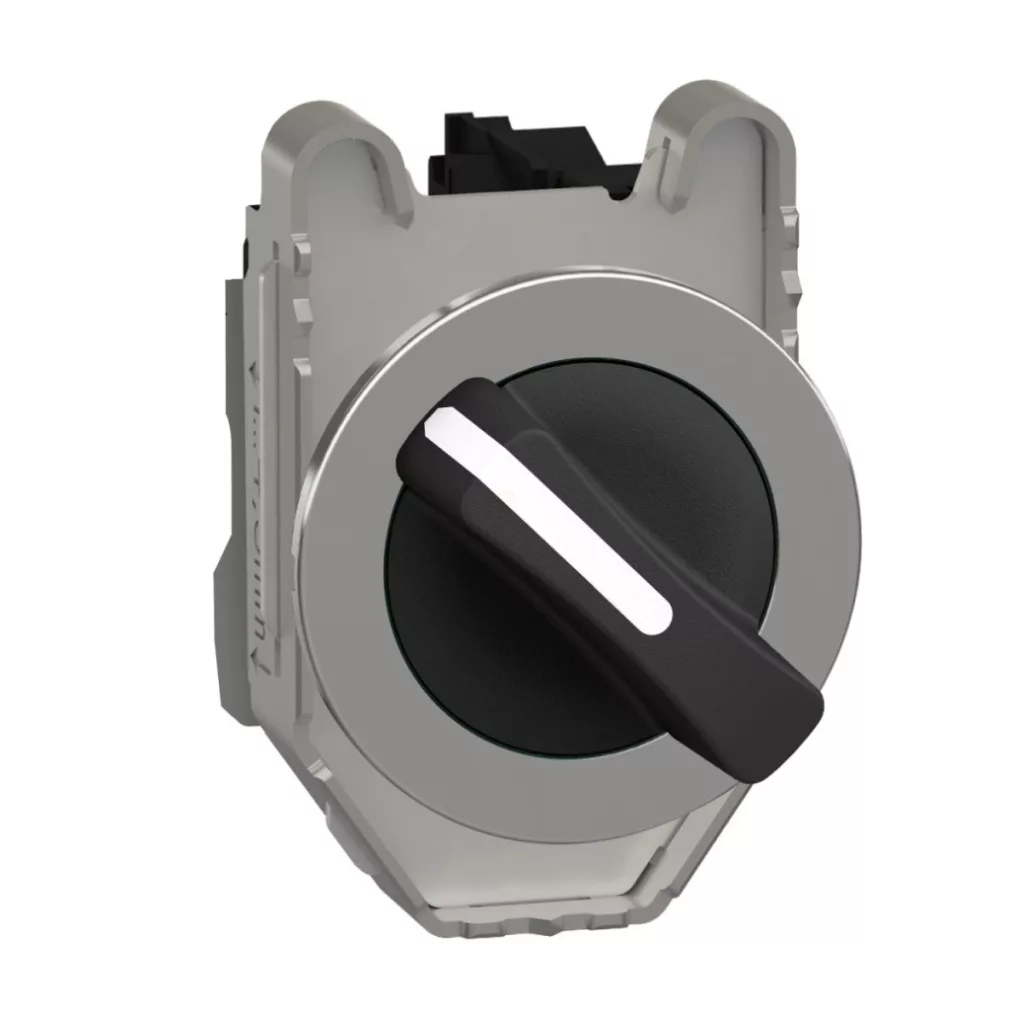

Comutatorul selector XB4FD41 din seria Harmony XB4 de la Schneider Electric este un comutator de înaltă calitate, montat încastrat, conceput pentru utilizare în medii industriale. Acest comutator selector negru de 30 mm cu mâner standard are un design cu două poziții și revenire cu arc dreapta-stânga, asigurând o funcționare practică și fiabilă în diverse aplicații de automatizare și control. Produsul este fabricat dintr-un cadru metalic cromat foarte durabil și un inel de fixare din zamak, care garantează o durată lungă de viață chiar și în cele mai exigente medii industriale. Pentru instalare trebuie să se realizeze o gaură cu diametrul de 30,5 mm, iar comutatorul se fixează cu șuruburi. Comutatorul are un design încastrat și un indicator rotund și conține un contact NO (normal deschis). Materialul de contact este aliaj de argint (Ag/Ni), care asigură o conductivitate electrică și o durabilitate excelente. În ceea ce privește parametrii tehnici, produsul are o înălțime de 47 mm, o lățime de 36,6 mm și o adâncime de 70 mm. Tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1. Curentul nominal de funcționare este de 3 A (la 240 V) și 6 A (la 120 V) în modul AC-15 și 0,1 A (la 600 V), 0,27 A (la 250 V) și 0,55 A (la 125 V) în modul DC-13. Curentul termic convențional este de 10 A, iar pentru protecția împotriva scurtcircuitelor este necesară o siguranță de tip gG de 10 A. Durata de viață electrică este excepțional de mare, de până la 1.000.000 de cicluri în diverse condiții de încărcare, conform testelor efectuate în conformitate cu EN 60947-5-1 Anexa C. Durata de viață mecanică este, de asemenea, de 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Comutatorul selector are un grad ridicat de protecție: IP66, IP67, IP69 și IP69K conform IEC 60529, precum și protecție de tip 13, 12, 4 și 4X conform UL 50 E. Conexiunea se realizează cu borne cu șurub, care permit conectarea cablurilor cu o secțiune transversală de până la 2 × 1,5 mm² cu papuci de cablu sau de cel puțin 1 × 0,22 mm² fără papuci de cablu. Dispozitivul are o rezistență remarcabilă la vibrații și șocuri, fiind capabil să reziste la vibrații de până la 5 gn (în intervalul 10-500 Hz) și șocuri de până la 30 gn (în timpul unei accelerații de 18 ms cu semiondă sinusoidală). Produsul poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, ceea ce oferă un interval de funcționare extrem de larg. Comutatorul selector XB4FD41 este conform cu o serie de standarde internaționale, inclusiv IEC, CSA, UL și JIS, și are certificările corespunzătoare (UL, CSA, CCC, EAC). Aceste caracteristici fac comutatorul selector Schneider Electric XB4FD41 alegerea ideală pentru panouri de control industriale, mașini și echipamente care necesită o funcționare fiabilă, durabilă și sigură.
Schneider Electric Harmony XB4 - XB4FD41 - comutator selector complet metalic încastrat, Ø30, 2 poziții de revenire, 1NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: XB4F
Materialul cadrului: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 30,5 mm
Tipul capului: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard negru
Informații poziție operator: 2 poziții 90°
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni
Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Dimensiuni
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 70 mm
Descrierea terminalului ISO n°1: (13-14)NO
Caracteristici mecanice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Centru de montare: 40 x 50 mm (panou cu grosime de 1...6 mm)
Metodă de montare: Cu șuruburi
Valoarea cuplului: 0,14 N.m NO la schimbarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului:
- În formă de cruce, compatibil cu șurubelnița Philips 1
- În formă de cruce, compatibil cu șurubelnița Pozidriv 1
- Plat, compatibil cu șurubelnița Ø 4 mm
- Plat, compatibil cu șurubelnița Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare:
- 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
- 6 A 120 V, AC-15, A600 conform IEC 60947-5-1
- 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
- 0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
- 0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
- 1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
- IP66 conform IEC 60529
- IP67 conform IEC 60529
- IP69 conform IEC 60529
- IP69K conform ISO 20653
- Tip 13 conform UL 50 E
- Tip 12 conform UL 50 E
- Tip 4 conform UL 50 E
- Tip 4X conform UL 50 E
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 Certificări de produs: UL, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații:
- 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
- 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
- 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
