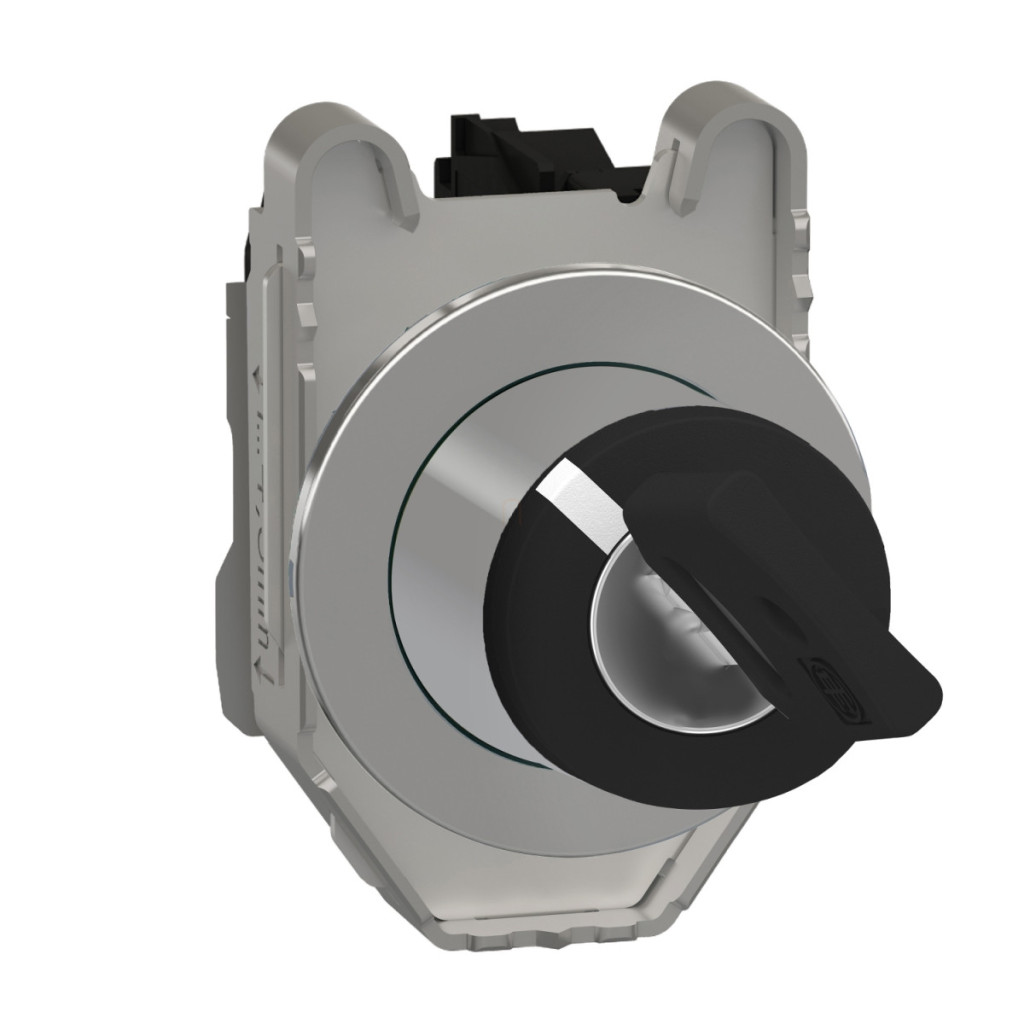

Comutatorul cu cheie XB4FG21 din seria Harmony XB4 de la Schneider Electric este un element de control industrial profesional de înaltă calitate, care reprezintă alegerea perfectă pentru aplicații de siguranță și controlul echipamentelor care necesită autorizare. Acest comutator metalic montat încastrat garantează o funcționare fiabilă chiar și în cele mai dure medii industriale. Comutatorul cu cheie XB4FG21 negru, cu un diametru de montare de 30 mm, este un produs complet, gata de utilizare. Comutatorul, care poate fi acționat cu o cheie 455, are 2 poziții, o rotație de 90 de grade și un mod de blocare. Comutatorul este echipat cu 1 contact NO (normal deschis), care comută în mod fiabil diverse circuite. Cheia poate fi scoasă numai în poziția stângă, ceea ce oferă o caracteristică de securitate suplimentară împotriva operării neautorizate. Acest membru al seriei Harmony XB4 se mândrește cu parametri tehnici excelenți. Partea frontală este realizată din metal cromat, în timp ce inelul de fixare este realizat din aliaj Zamak, care asigură durabilitate și rezistență. Comutatorul este echipat cu borne cu șurub care acceptă fire cu o secțiune maximă de 2 x 1,5 mm² cu cleme de cablu sau fire cu o secțiune minimă de 1 x 0,22 mm² fără cleme de cablu. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o durată lungă de viață și o conductivitate excelentă. Comutatorul funcționează cu un cuplu de 0,14 Nm atunci când nu se modifică starea electrică. Produsul are un nivel remarcabil de protecție: protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune. Rezistența sa la impact este de nivel IK04 conform IEC 50102. Acest comutator poate rezista la jeturi de apă la 55 °C cu o presiune de 7000000 Pa de la o distanță de 0,1 metri, ceea ce îl face deosebit de potrivit pentru utilizarea în echipamente de spălare, industria alimentară și alte medii care necesită un nivel ridicat de curățenie. Gama largă de temperaturi de funcționare a produsului (-40 °C până la +70 °C) permite utilizarea acestuia în condiții extreme. Schneider Electric XB4FG21 are proprietăți electrice remarcabile: curent termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolare de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV. Produsul are o durată de viață mecanică de 1 milion de cicluri de comutare, în timp ce durata de viață electrică ajunge la 1 milion de cicluri chiar și sub sarcini variabile. Comutatorul poate fi utilizat cu diferite curenți de funcționare: 3 A 240 V CA-15, 6 A 120 V CA-15, precum și cu diferite valori pentru sarcini de curent continuu, ceea ce asigură versatilitate pentru diverse sarcini de control.
Schneider Electric Harmony XB4 - Date tehnice XB4FG21
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector
Denumire scurtă a produsului: XB4F
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de instalare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate indicator: Rotundă
Tip operator: Fix
Profil operator: Comutator cu cheie negru
Informații privind poziția operatorului: 2 poziții 90°
Tip și compoziție contact: 1 NO
Funcționare comutator: Întrerupere lentă
Dimensiuni
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 100 mm
Desemnarea terminalelor ISO n°1: (13-14)NO
Conexiuni
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Instalare
Montarea dispozitivului: Încorporat
Centru de montare: 40 x 50 mm (panou cu grosimea de 1...6 mm)
Metodă de montare: Cu șuruburi
Caracteristici blocare
Tip blocare: Cheie 455
Poziție extragere cheie: Partea stângă
Caracteristici de performanță
Valoarea cuplului: 0,14 N·m NO fără schimbare de stare electrică
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni) 10 A siguranță tip cartuș gG conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de mediu
Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C
Grad de protecție IP: IP66/IP67/IP69/IP69K
Grad de protecție IK: IK04 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 Certificări de produs: listat UL, CSA, CCC, EAC
