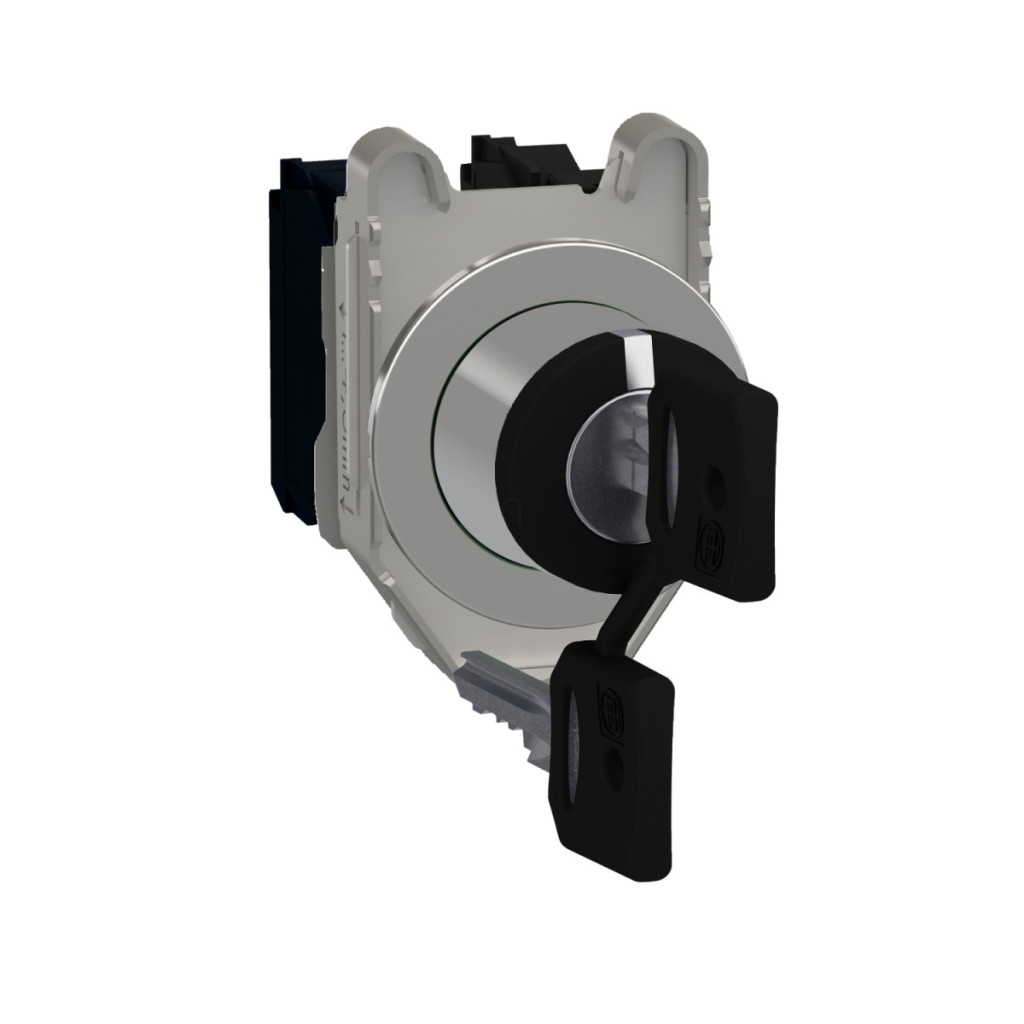

XB4FG33 din seria Harmony XB4 de la Schneider Electric este un comutator selector cu cheie metalică de înaltă calitate, montat încastrat, conceput pentru utilizare în medii industriale. Acest model oferă un comutator negru, de tip 455, acționat cu cheie, cu 3 poziții, cu funcție de blocare și 2 contacte NO (normal deschise). Produsul are un diametru de montare de 30,5 mm, fiind compatibil cu panourile de comutare industriale standard. Designul este atent gândit: are o placă frontală din metal cromat și un colier de montare durabil din Zamak, care asigură o durată lungă de viață chiar și în cele mai exigente medii industriale. Unitatea de comutare cu cap rotund, încastrată, se potrivește perfect în panou, asigurând un aspect elegant. Comutatorul cu cheie poate fi setat în trei poziții, cu o rotație de +/- 45°, iar cheia poate fi scoasă în poziția de mijloc. Acest produs conține două contacte NO cu conectori marcați 13-14 și 23-24, care asigură o comutare fiabilă cu un principiu de funcționare cu întrerupere lentă. Conectarea se realizează cu borne cu șurub care pot acomoda cabluri cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul este extrem de durabil, rezistă la până la 1.000.000 de cicluri de comutare mecanică și are parametri electrici excelenți: flux termic convențional în aer liber de 10 A, tensiune nominală de izolare de 600 V (grad de poluare 3), rezistență la tensiune de impuls nominală de 6 kV. Valori de funcționare în diferite categorii de sarcină: 3 A 240 V AC-15, 6 A 120 V AC-15, și are, de asemenea, specificații excelente pentru sarcini de curent continuu, de exemplu 0,1 A 600 V DC-13 în conformitate cu standardul Q600. Durata de viață electrică este, de asemenea, remarcabilă, cu 1.000.000 de cicluri în diverse categorii de sarcină AC-15 și DC-13, conform EN 60947-5-1 C.
Schneider Electric Harmony XB4 - XB4FG33 - comutator metalic complet încastrat, Ø30, 455 tastă, 3 poziții, 2NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Comutator selector
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Materialul colierului de fixare: Zamak
Diametru de montare: 30,5 mm
Forma capului: Rotundă
Tip cap: Încastrată
Tip operator: Cu blocare
Profil operator: Comutator cu cheie neagră
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Caracteristici conexiune
Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 100 mm
Descrierea terminalului ISO n°1: (13-14)NO, (23-24)NO Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Montarea dispozitivului: Încorporat Centru de montare: 40 x 50 mm (panou cu grosimea de 1...6 mm) Metodă de montare: Șuruburi Tip cheie: cheie 455 Poziție de scoatere a cheii: Centru
Caracteristici electrice
Valoarea cuplului: 0,14 N.m NO fără modificarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curenti nominali de funcționare
3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K
Tip UL: Tip 4, Tip 4X, Tip 12, Tip 13
Rezistență la impact IK: IK04 conform IEC 50102
Temperatură de funcționare ambiantă: -40...70 °C
Temperatură de depozitare: -40...70 °C
Standarde și certificări
Conform cu următoarele standarde: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14, JIS C8201-1, JIS C8201-5-1
Certificări de produs: listat UL, CSA, CCC, EAC
Caracteristici de durabilitate
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
