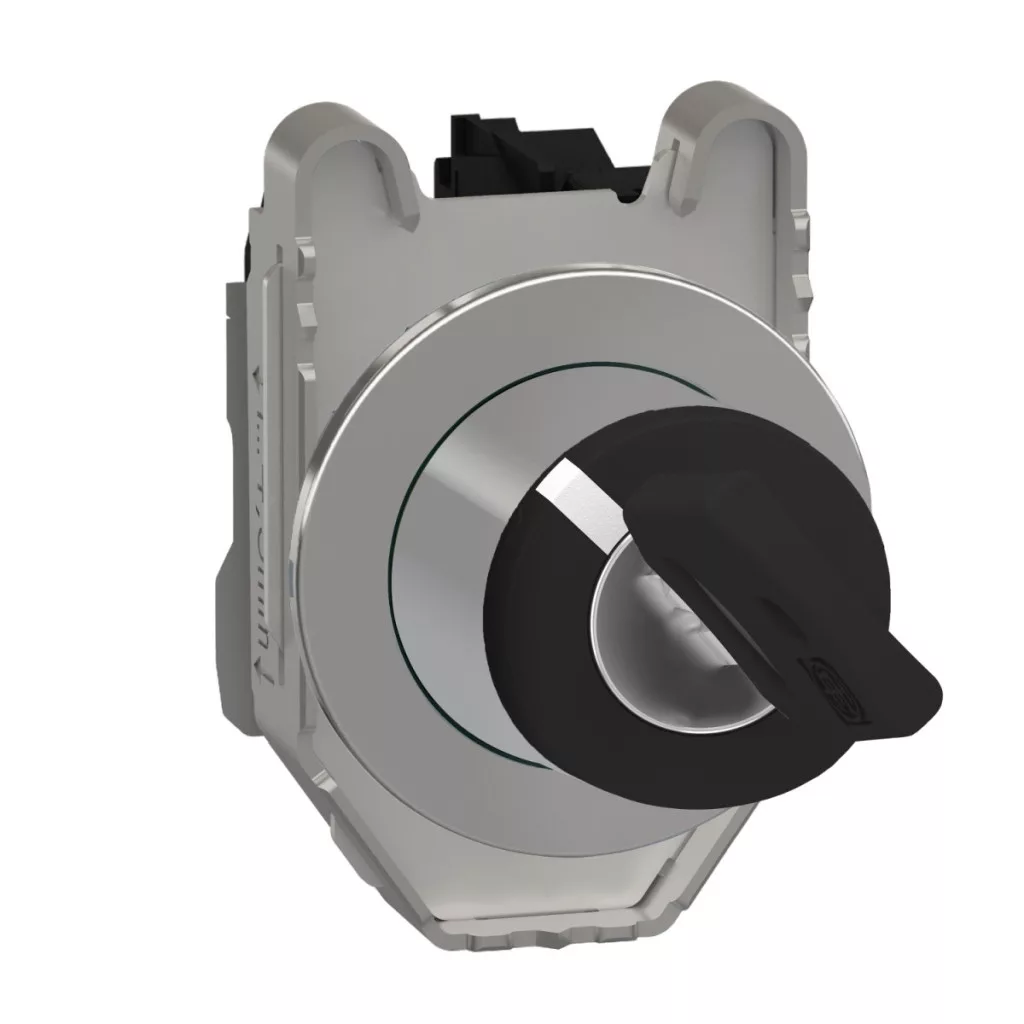

Schneider Electric Harmony XB4FG61 este un comutator complet din metal, de înaltă calitate, de culoare neagră, cu diametrul de 30 mm, destinat montării încastrate în panou, care face parte din gama fiabilă de produse Harmony XB4. Acest comutator selector cu cheie asigură o funcționare precisă și o durată lungă de viață în medii industriale, unde comutarea sigură și performanța fiabilă sunt esențiale. Modelul XB4FG61 are o configurație cu 2 poziții, un unghi de comutare de 90° și funcționează cu revenire prin arc de la dreapta la stânga. Produsul este echipat cu un tip de cheie 455, care poate fi îndepărtată exclusiv în poziția din stânga, asigurând astfel o siguranță sporită. Comutatorul are un contact normal deschis (1NO), accesibil prin conexiunea ISO nr. 13-14, și funcționează cu un mod de contact cu rupere lentă. Din punct de vedere al designului, produsul are o fațadă din metal cromat și un inel de fixare din Zamak, care asigură durabilitate și un aspect estetic. Capul rotund, încastrat, se integrează perfect în panou, având un diametru de montare de 30,5 mm. Produsul se fixează cu șuruburi, în panouri cu grosimea de 1-6 mm, cu un centru de fixare de 40 x 50 mm. Întrerupătorul Schneider Electric XB4FG61 are o performanță electrică remarcabilă, cu un curent termic convențional în aer liber de 10 A, în conformitate cu standardul IEC 60947-5-1. Tensiunea nominală de izolație este de 600 V (grad de poluare 3), iar tensiunea nominală de rezistență la impulsuri este de 6 kV, conform IEC 60947-1. Comutatorul poate fi utilizat în diferite categorii de sarcină cu curenți nominali de funcționare diferiți: 3 A 240 V CA-15 A600, 6 A 120 V CA-15 A600 sau chiar 0,1 A 600 V CC-13 Q600. Produsul are contacte din aliaj de argint (Ag/Ni) și poate fi protejat împotriva scurtcircuitelor cu o siguranță fuzibilă de tip gG de 10 A. Schneider Electric XB4FG61 este extrem de rezistent, suportând până la 1 000 000 de cicluri mecanice și același număr de cicluri electrice în diferite categorii de sarcină. Din punct de vedere al protecției IP, este remarcabil, având clasificările IP66, IP67, IP69, IP69K, și îndeplinește, de asemenea, cerințele de tip 4, 4X, 12 și 13 conform UL 50 E. Rezistența la impact este de nivel IK04 conform IEC 50102 și are o rezistență excelentă la vibrații: 5 gn (f= 10...500 Hz) și 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare, între -40 și +70 °C, și este conform cu numeroase standarde internaționale, printre care CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1. Comutatorul este certificat UL, CSA, CCC și EAC, putând fi astfel utilizat la nivel mondial în diverse medii industriale.
Schneider Electric Harmony XB4 - XB4FG61 - întrerupător metalic complet, încastrat în panou, Ø30, cu 455 de chei, cu 2 poziții și revenire automată, 1NO - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Comutator de selecție
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 30,5 mm
Cantitate minimă: 1
Tip cap: Încastrat
Forma capului unității de semnalizare: Rotund
Caracteristici unitate de acționare
Tipul unității de acționare: Revenire cu arc de la dreapta la stânga
Profil unitate de acționare: Comutator cu cheie neagră
Informații privind poziția unității de acționare: 2 poziții la 90°
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Închidere lentă
Conexiuni
Conexiune: Terminale cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Clemă cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Informații suplimentare
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 100 mm
Descrierea bornelor ISO nr. 1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de montare
Montarea dispozitivului: Încorporat
Centru de fixare: 40 x 50 mm (panou cu grosimea de 1...6 mm)
Mod de fixare: Cu șuruburi
Tip cheie: Cheie nr. 455
Poziție de scoatere a cheii: Partea stângă
Caracteristici electrice
Valoarea cuplului: 0,14 N.m fără schimbare de stare electrică
Durată de viață mecanică: 1000000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Materialul contactului: Aliaj de argint (Ag/Ni)
Protecție împotriva scurtcircuitului: 10 A siguranță cu cartuș de tip gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de mediu de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K, Tip 4, 4X, 12, 13
Grad de protecție IK: IK04 conform IEC 50102
Certificări
Certificări de produs: UL listed, CSA, CCC, EAC
Rezistență la vibrații: 5 gn (f= 10...500 Hz), 2 mm vârf la vârf (f= 2...10 Hz)
Rezistență la șocuri: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms), 25 gn (durată = 6 ms) la 1000 de șocuri pe axă
