XB4FJ21, parte a gamei Harmony XB4 de la Schneider Electric, este un comutator selector de calitate superioară, montat încastrat, conceput pentru medii industriale profesionale. Acest comutator compact și fiabil este alegerea ideală pentru instalarea în panouri de control, mașini și echipamente unde este necesară o funcționare fiabilă și durabilă, chiar și în medii industriale dure. Comutatorul selector Harmony XB4FJ21 are o placă frontală din metal cromat și o manetă de acționare lungă, de culoare neagră, care poate fi setată în două poziții într-un interval de unghi de 90°. Designul fix asigură că comutatorul rămâne în poziția setată după comutare. Produsul este echipat cu un contact 1NO (unul normal deschis) și are parametri electrici excelenți. Tensiunea nominală de izolație este de 600 V (conform gradului de poluare 3), iar rezistența la tensiune de impuls este de 6 kV, în conformitate cu standardul IEC 60947-1. Curentul de funcționare variază în funcție de aplicație: în categoria AC-15 este de 3 A la 240 V și 6 A la 120 V, în timp ce în categoria DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Comutatorul are o protecție remarcabilă - clasele IP66, IP67, IP69 și IP69K asigură rezistența la praf, apă și spălare cu presiune înaltă. Produsul poate rezista la spălare cu presiune înaltă la o presiune de până la 7000000 Pa și o temperatură de 55 °C de la o distanță de 0,1 metri. Durata sa de viață mecanică este impresionantă: 1.000.000 de cicluri de comutare, în timp ce durata sa de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare. Fiabilitatea excepțională a comutatorului este indicată de o valoare de λ < 10exp(-6) la 5V și 1mA într-un mediu curat. Instalarea este simplă, cu un diametru de montare de 30,5 mm și fixare cu șuruburi într-un panou cu grosimea de 1-6 mm. Dimensiunile comutatorului sunt 48 mm înălțime, 36,6 mm lățime și 100 mm adâncime. Conexiunea se realizează cu terminale cu șurub, care sunt potrivite pentru a primi fire cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Produsul este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, certificări CE și are certificări de produs UL, CSA, CCC și EAC.

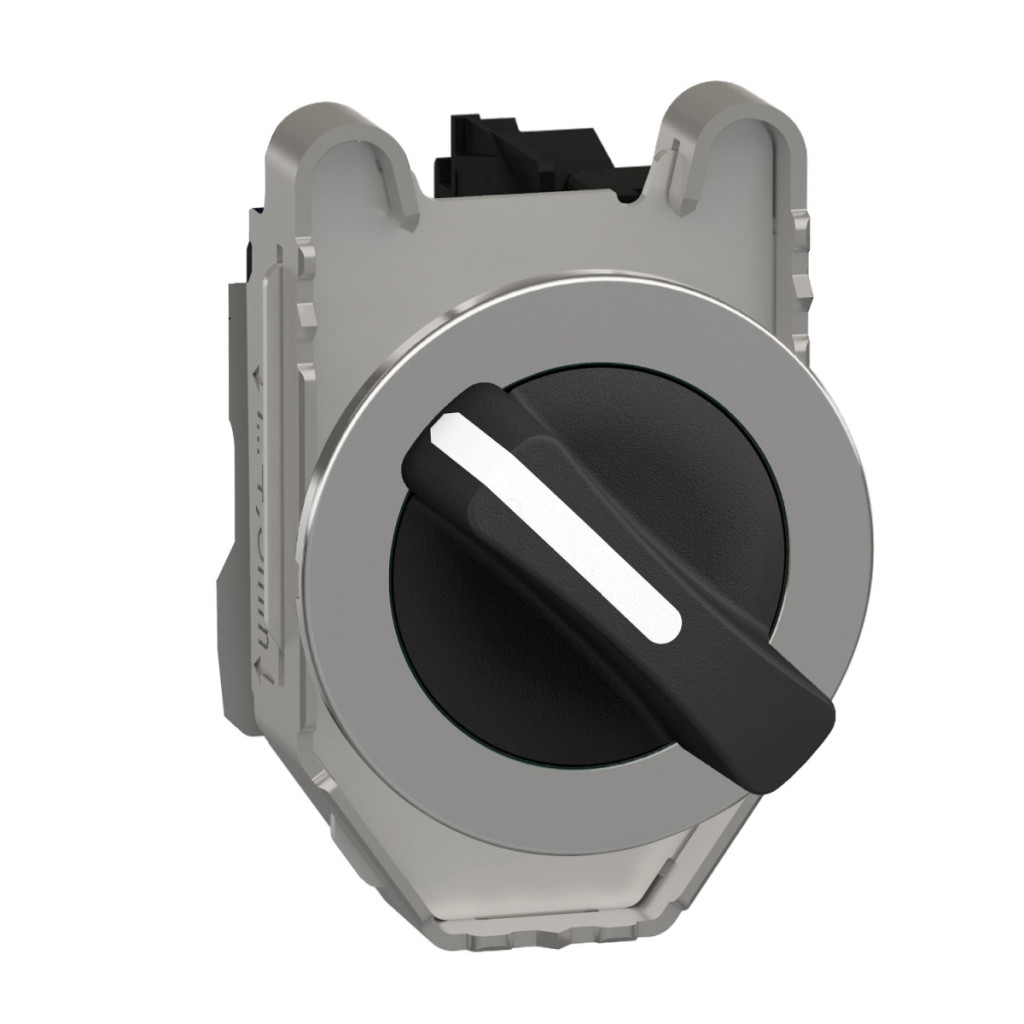

Schneider Electric Harmony XB4 - XB4FJ21 - întrerupător complet metalic încastrat, Ø30, mâner extins, 2 poziții, 1NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Comutator selector
Denumire scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 30,5 mm
Funcționare și design
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Poziție fixă
Profilul actuatorului: Braț lung negru
Informații privind poziția actuatorului: 2 poziții 90°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță tip 10 A gG conform IEC 60947-5-1 Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Parametri de funcționare
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 48 mm
Lățime: 36,6 mm
Adâncime: 100 mm
Montarea dispozitivului: Încorporat
Centru de montare: 40 x 50 mm (panou cu grosimea de 1...6 mm)
Metodă de montare: Cu șuruburi
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Compatibil cu șurubelniță Philips 1
Compatibil cu șurubelniță Pozidriv 1
Compatibil cu șurubelniță plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Durabilitate și fiabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform EN 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție (IP): IP66, IP67, IP69, IP69K conform IEC 60529
Tip 4, 4X, 12, 13 conform UL 50 E
Grad de protecție (IK): IK04 conform IEC 50102
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Standarde și certificări
Conformitate: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
