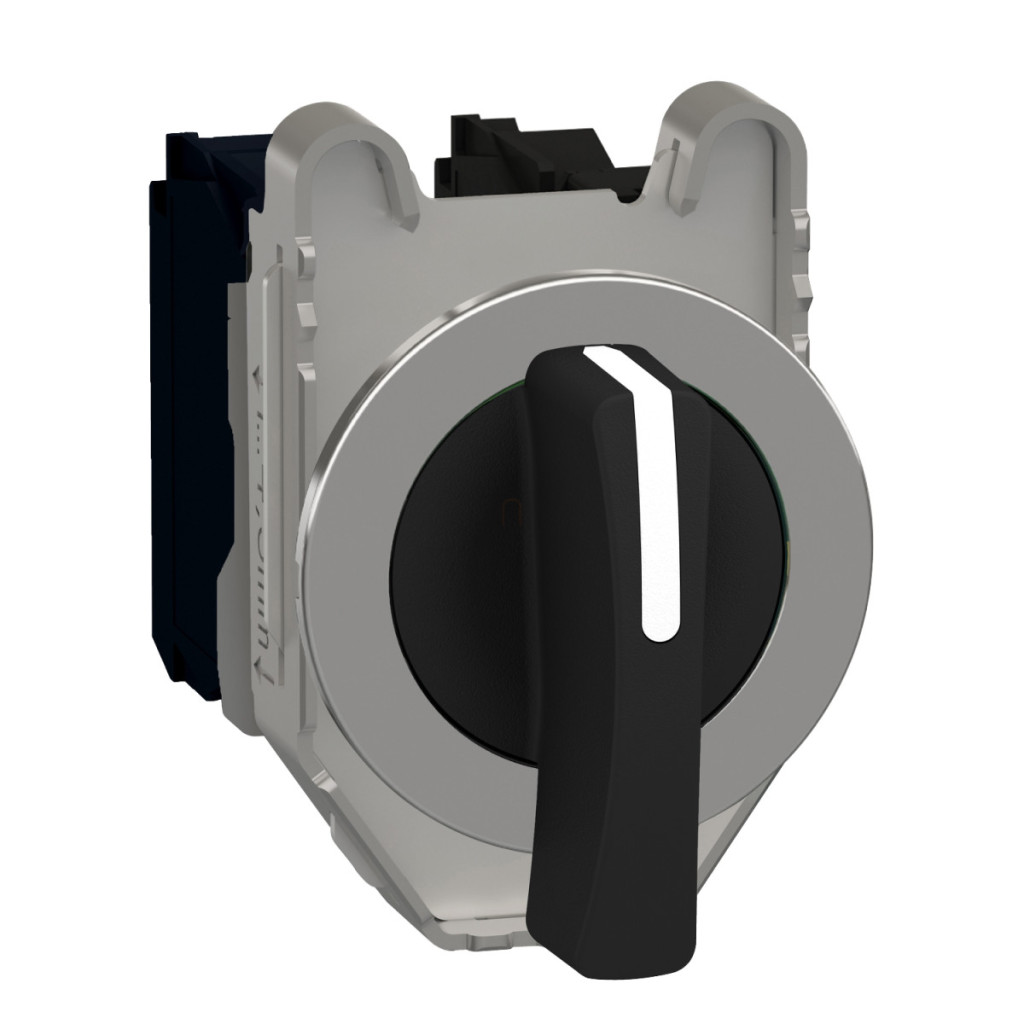

Întrerupătorul XB4FJ53 din gama de produse Schneider Electric Harmony XB4 este un element de control industrial de înaltă calitate, montat încastrat, care reprezintă alegerea perfectă pentru automatizarea industrială, panouri de control și sisteme de control al mașinilor. Acest comutator cu diametrul de 30 mm, cu carcasă metalică și mâner lung negru, oferă trei poziții de funcționare, cu o funcție de arc de revenire centrală și două contacte normal deschise (NO). Datorită designului său robust, comutatorul XB4FJ53 este deosebit de potrivit pentru utilizarea în medii industriale în care fiabilitatea și durabilitatea sunt importante. Placa frontală metalică cromată și inelul de fixare Zamak asigură o durată lungă de viață chiar și în condiții de utilizare intensivă. Comutatorul are un grad ridicat de protecție și este conform cu IP66, Standardele IP67, IP69, IP69K și reglementările UL Tip 4, 4X, 12 și 13, oferind o protecție excelentă împotriva prafului și a apei, chiar și atunci când este curățat cu un jet de apă de înaltă presiune (7000000 Pa la 55 °C). Caracteristicile tehnice ale comutatorului includ funcționarea în 3 poziții cu un unghi de rotație de ±45° și un mecanism de revenire cu arc. Diametrul de montare este de 30,5 mm, este fixat cu șuruburi și poate fi montat în panouri cu o grosime de 1-6 mm. Dimensiunile comutatorului sunt: 50 mm înălțime, 36,6 mm lățime și 70 mm adâncime. Contactele sunt realizate din aliaj de argint (Ag/Ni) și au o caracteristică de funcționare cu întrerupere lentă. Conectarea se face cu borne cu șurub, care sunt potrivite pentru a primi fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Comutatorul Schneider Electric XB4FJ53 are, de asemenea, caracteristici electrice remarcabile. Valoarea curentului termic convențional măsurată în aer liber este de 10 A, conform IEC 60947-5-1. Tensiunea de izolație este de 600 V (grad de poluare 3), iar rezistența la tensiune de impuls este de 6 kV conform IEC 60947-1. Valori ale curentului de funcționare: 3 A la 240 V CA-15, 6 A la 120 V CA-15, 0,1 A la 600 V CC-13 și 1,2 A la 600 V CA-15. Durata de viață electrică este de 1.000.000 de cicluri de comutare în diverse condiții de încărcare. Durata de viață mecanică este, de asemenea, remarcabilă: 1.000.000 de cicluri. Comutatorul rezistă la vibrații de 5 gn (f= 10-500 Hz) și 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) și 25 gn (durată = 6 ms, 1000 de impacturi pe fiecare axă) conform IEC 60068-2-27. Comutatorul Schneider Electric Harmony XB4FJ53 este conform cu numeroase standarde și certificări internaționale, printre care: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. Are certificări UL, CSA, CCC și EAC. Produsul are o gamă largă de temperaturi și poate fi utilizat între -40 și 70 °C în timpul funcționării și depozitării, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB4 - XB4FJ53 - întrerupător complet metalic încastrat, Ø30, mâner extins, 3 poziții cu revenire centrală, 2NO date tehnice
Date generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: XB4F
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Materiale și caracteristici mecanice
Material placă frontală: Metal cromat
Material inel de fixare: Zamak
Diametru de montare: 30,5 mm
Profil de acționare: Mâner lung negru
Informații privind poziția de acționare: 3 poziții +/- 45°
Tip de acționare: Revenire centrală cu arc
Înălțime: 50 mm
Lățime: 36,6 mm
Adâncime: 70 mm
Parametri electrici
Tipul și compoziția contactului: 2 NO
Funcționare contact: Întrerupere lentă
Descriere terminal ISO n°1: (23-24)NO (13-14)NO
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare
3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durabilitate
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Durată de viață mecanică: 1.000.000 de cicluri
Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat, conform IEC 60947-5-4
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Parametri de protecție
Grad de protecție IP: IP66, IP67, IP69, IP69K
Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Grad de protecție IK: IK04 conform IEC 50102
Protecție împotriva spălării cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Instalare
Instalarea dispozitivului: Încorporat
Centru de montare: 40 x 50 mm (panou cu grosimea de 1...6 mm)
Metoda de montare: Cu șuruburi
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: Listat UL, CSA, CCC, EAC
