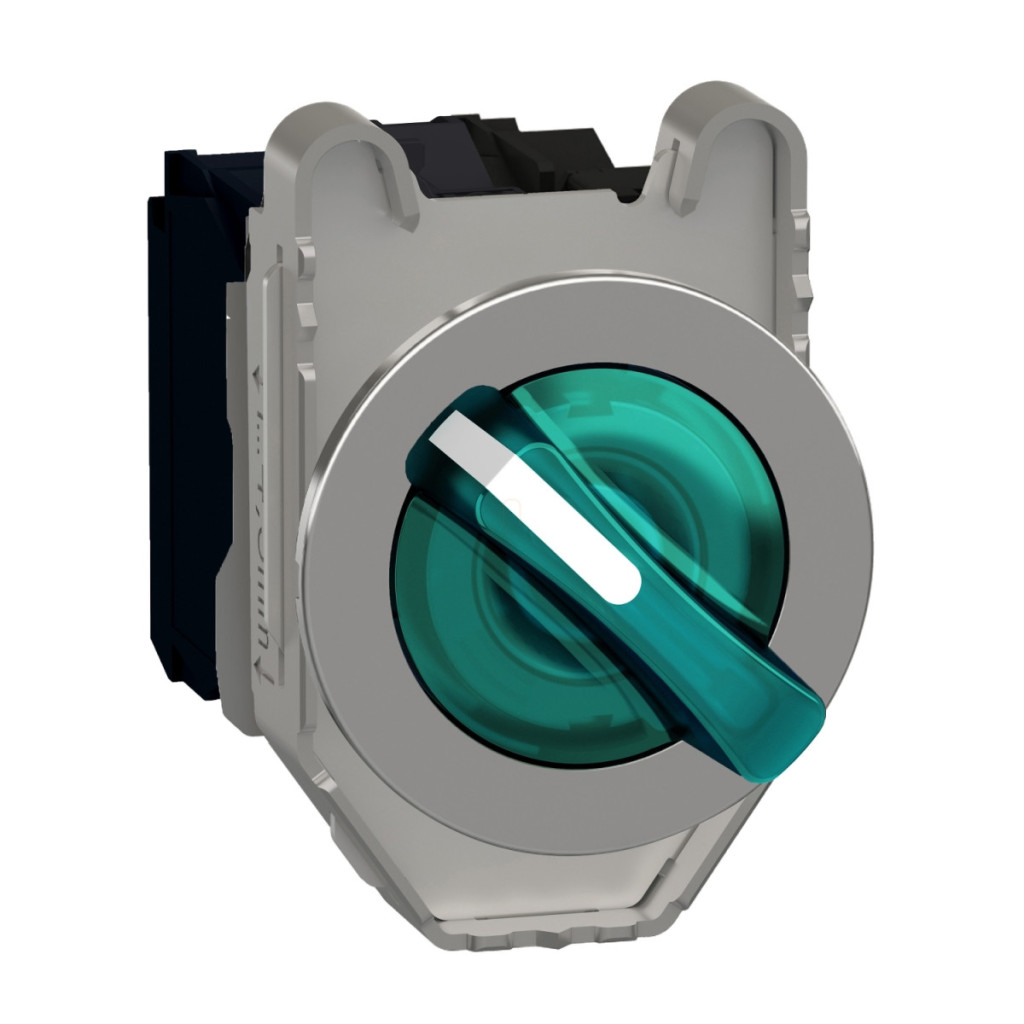

Schneider Electric Harmony XB4FK123B5 este un comutator selector iluminat, de calitate profesională, montat încastrat, conceput pentru utilizare în medii industriale. Acest comutator robust, cu cadru metalic cromat, este alegerea perfectă pentru panouri de control și mașini care necesită componente fiabile și durabile. Produsul face parte din populara serie Harmony XB4, una dintre cele mai populare familii de comutatoare industriale ale Schneider Electric. Cu un diametru standard de instalare de 30 mm, XB4FK123B5 poate fi integrat cu ușurință în majoritatea panourilor de control industriale. Comutatorul are un mâner standard verde care poate fi setat în două poziții cu o rotație de 90°. Datorită principiului de funcționare stay-put, comutatorul rămâne în poziția setată până la următoarea acțiune. Caracteristicile tehnice ale produsului includ o configurație de contact 1NO+1NC (un contact normal deschis și unul normal închis), care permite o utilizare versatilă în diverse sarcini de control. Contactele sunt de tip slow-break și sunt fabricate din aliaj de argint (Ag/Ni), care oferă proprietăți electrice excelente. Modelul XB4FK123B5 are iluminare LED universală integrată, care funcționează cu o sursă de alimentare de 24 V c.a./c.c., oferind un semnal luminos constant care indică clar starea comutatorului chiar și în condiții de lumină slabă. Comutatorul este conectat cu terminale cu șurub, care permit conectarea capetelor de cablu cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul are caracteristici electrice remarcabile: curent termic de 10 A, tensiune nominală de izolare de 600 V și valori multiple ale curentului de funcționare pentru diferite categorii de aplicații (AC-15, DC-13). XB4FK123B5 are o tensiune nominală de impuls de 6kV conform IEC 60947-1, care oferă o protecție excelentă împotriva supratensiunii. Comutatorul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare și o durată de viață electrică de 1.000.000 de cicluri în diverse condiții de încărcare. Protecția produsului este, de asemenea, demnă de remarcat: are niveluri de protecție IP66, IP67, IP69 și IP69K, ceea ce îl face complet protejat împotriva prafului și apei și chiar rezistent la spălarea cu presiune înaltă (7.000.000 Pa, 55 °C, de la o distanță de 0,1 m). Comutatorul are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. XB4FK123B5 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, și are certificări UL, CSA, CCC și EAC.
Schneider Electric Harmony XB4 - XB4FK123B5 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Comutator selector de lumină
Denumirea scurtă a dispozitivului: XB4F
Materialul panoului frontal: Metal cromat
Material inel de fixare: Zamak
Tip cap: Încorporat, încastrat
Diametru de instalare: 30,5 mm
Formă indicator: Rotundă
Tipul actuatorului: Suport de poziție
Profilul actuatorului: Mâner standard verde
Informații privind poziția actuatorului: 2 poziții 90°
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu, conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu, conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat Tensiune nominală de alimentare [Us]: 24 V c.a./c.c., 50/60 Hz Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță tip 10 A gG, conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A, conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3), conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV, conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A 240 V, conform AC-15, A600
6 A 120 V, conform AC-15, A600
0,1 A 600 V, DC-13, Q600
0,27 A 250 V, DC-13, Q600
0,55 A 125 V, DC-13, Q600
1,2 A 600 V, AC-15, conform A600
Caracteristici mecanice
Înălțime: 53 mm
Lățime: 36,6 mm
Adâncime: 69,5 mm
Descrierea terminalelor ISO n°1: (13-14)NO
(21-22)NC
Cuplu de funcționare: 0,14 N.m NO la schimbarea stării electrice
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m, conform IEC 60947-1 Tip cap șurub: Phillips, compatibil cu șurubelnița Philips 1Cu fantă, compatibilă cu șurubelniță plată de 4 mm
Cu fantă, compatibilă cu șurubelniță plată de 5,5 mm
Caracteristici de mediu
Protecție: IP66, IP67, IP69, IP69K (conform ISO 20653)
Tip 12, Tip 13, Tip 4, Tip 4X (conform UL 50 E)
Clasificare IK: IK04, conform IEC 50102
Tratament de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa I, conform IEC 60536
Certificate și standarde
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 Certificări de produs: listat UL, CSA, CCC, EAC
Rezistență
Rezistență la vibrații: 5 gn (f= 10...500 Hz), conform IEC 60068-2-6
2 mm vârf-la-vârf (f= 2...10 Hz), conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semisinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) cu accelerație semisinusoidală, conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 șocuri pe fiecare axă, conform IEC 60068-2-27
