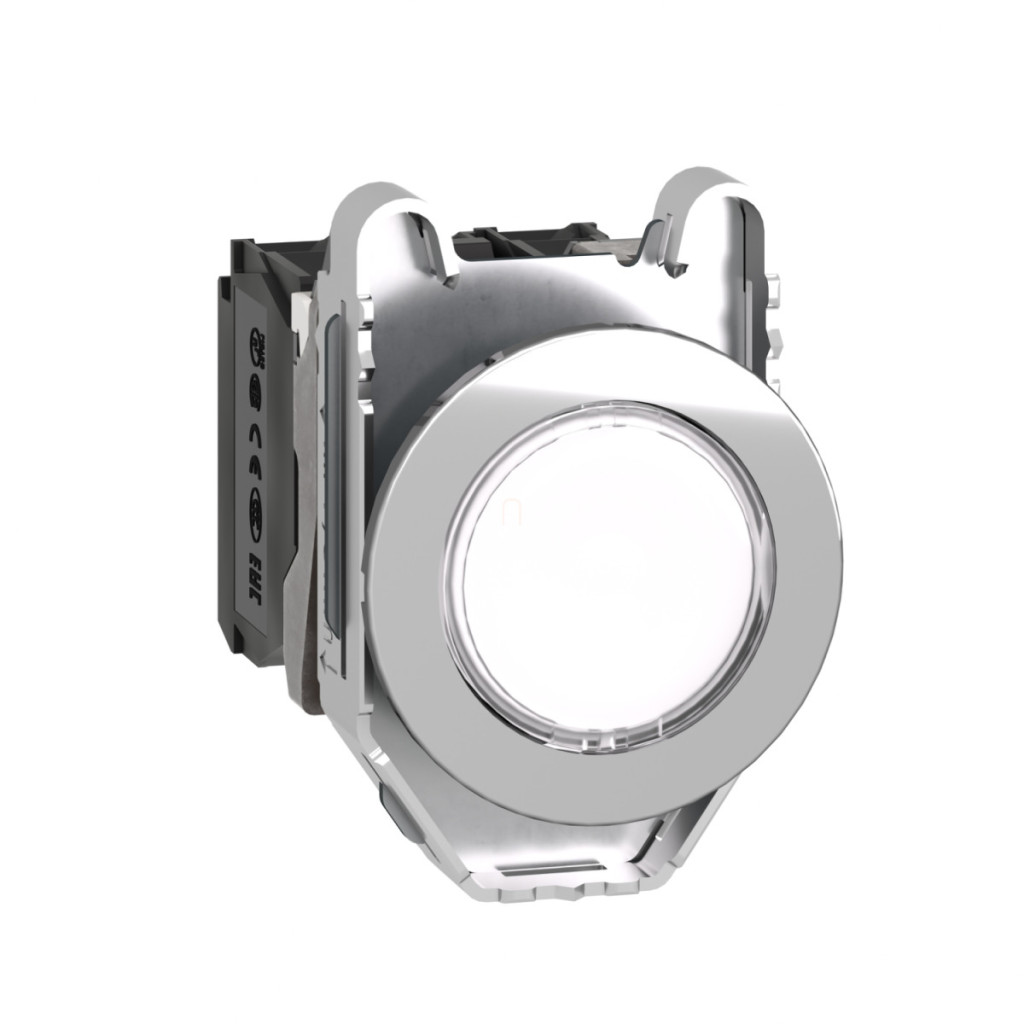

XB4FW31B5 din seria Harmony XB4 de la Schneider Electric este un buton iluminat de înaltă calitate, montat încastrat, care combină fiabilitatea cu designul funcțional. Acest dispozitiv de control industrial de calitate superioară este alegerea ideală pentru sisteme automatizate, panouri de control și interfețe de echipamente industriale, unde durabilitatea și fiabilitatea sunt esențiale. Modelul XB4FW31B5 are o placă frontală din metal cromat alb cu diametrul de 30 mm, care nu numai că oferă un aspect estetic, dar rezistă și la rigorile mediilor industriale dure. Capul butonului este circular, încastrat, cu o lentilă netedă, oferind operatorului un feedback vizual clar și fără ambiguitate. Iluminarea LED universală încorporată funcționează cu o sursă de alimentare de 24 V c.a./c.c. la 50/60 Hz, ceea ce o face flexibilă pentru utilizarea într-o varietate de sisteme de control. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa, 55 °C, distanță de 0,1 m), ceea ce este deosebit de avantajos în medii în care este necesară curățarea regulată. Elementul comutator cu buton conține o pereche de contacte: 1 contact NO (normal deschis) și 1 contact NC (normal închis), care au un mecanism de acționare cu întrerupere lentă. Această configurație oferă o mare flexibilitate în implementarea sarcinilor de control. Contactele sunt realizate din aliaj de argint (Ag/Ni), asigurând o conexiune electrică fiabilă și o durată lungă de viață. Conexiunea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 × 1,5 mm² cu manșoane sau 1 × 0,22...2 × 2,5 mm² fără manșoane. Dispozitivul are marcaje terminale în conformitate cu standardul ISO: (13-14)NO și (21-22)NC, ceea ce facilitează conectarea și întreținerea ulterioară. XB4FW31B5 are parametri tehnici remarcabili: curent termic convențional de 10 A măsurat în aer liber, tensiune de izolație de 600 V (la gradul de poluare 3) și tensiune de impuls de 6 kV. Actuatorul este cu revenire prin arc, cu o cursă de funcționare de 1,5 mm (până când contactul NC își schimbă starea), 2,6 mm (până când contactul NO își schimbă starea) și o cursă totală de 4,3 mm. Forța necesară pentru funcționare este de 3,5 N pentru schimbarea stării contactului NC și de 3,8 N în total. Durata sa de viață mecanică este impresionantă: 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare. Butonul are o gamă largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB4 - XB4FW31B5 - buton iluminat cu LED, complet metalic, montat încastrat, Ø30, 1NO, 24 V, alb Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton iluminat
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Material colier de fixare: Zamak
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb încastrat
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminal cu șurub, 1 x 0,22...2 x 2,5 mm² cu fir fără manșoane conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
[Us] Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Dimensiuni
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Date de funcționare
Descrierea terminalului ISO n°1: (13-14)NO
(21-22)NC
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Instalarea dispozitivului: Încorporat
Metoda de fixare: Cu șuruburi, cuplu recomandat: 0,8 N.m
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de durabilitate
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Durată de viață: 100.000 ore la tensiunea nominală și 25 °C
Date de mediu
Grad de protecție (IP): IP66, IP67, IP69, IP69K
Grad de protecție IK: IK06
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
