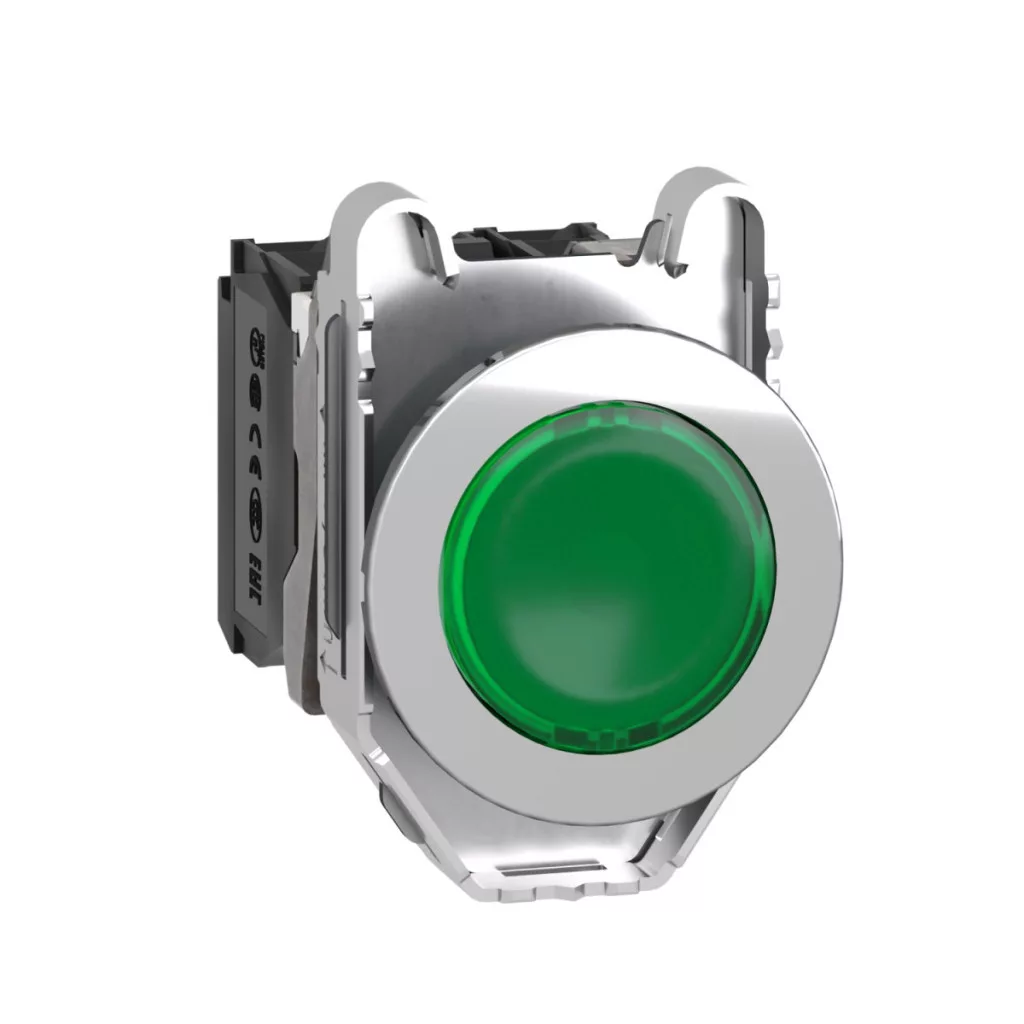

Schneider Electric Harmony XB4FW33B5 este un buton iluminat de înaltă calitate, de culoare verde, care face parte din gama de produse Harmony XB4. Acest comutator cu design premium, cu fațadă din metal cromat și inel de fixare din zamak, este alegerea perfectă pentru mediile industriale, pentru configurarea panourilor de control și a pupitrelor de comandă, unde durabilitatea și fiabilitatea sunt esențiale. Modelul XB4FW33B5 are un buton rotund încastrat, cu iluminare LED universală de culoare verde și lentilă netedă. Această iluminare funcționează cu o tensiune de alimentare de 24 V CA/CC la o frecvență de 50/60 Hz și are un consum de curent de doar 18 mA. Tehnologia LED universală încorporată asigură o durată de viață de 100 000 de ore la 25 °C și la tensiunea nominală, ceea ce este semnificativ mai mult decât durata de viață a becurilor tradiționale. Este important de reținut că aspectul produsului poate suferi modificări, dar acest lucru nu afectează funcționarea și siguranța acestuia, fiind compatibil cu unitățile LED universale ale producătorului. Comutatorul are o configurație a contactelor de 1 NO (închizător) și 1 NC (deschizător), ceea ce permite o utilizare versatilă. Contactele au revenire cu arc și funcționează cu deschidere lentă, ceea ce sporește fiabilitatea și reduce formarea arcului electric. Materialul contactelor este un aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Conectarea se realizează cu o serie de borne cu șurub, care permite conectarea a max. 2 x 1,5 mm² de cablu cu capăt de cablu conform standardului IEC 60947-1, sau a 1 x 0,22...2 x 2,5 mm² de cablu fără capăt de cablu. Șuruburile sunt compatibile cu șurubelnițele cruciforme (Philips nr. 1, Pozidriv nr. 1) și cu cap plat (Ø4 mm, Ø5,5 mm), cuplul de strângere recomandat fiind de 0,8 N.m. Butoanul XB4FW33B5 are o construcție extrem de robustă, ceea ce îl face potrivit pentru utilizarea în medii industriale. Produsul are grad de protecție IP66, IP67, IP69, IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jetului de apă sub presiune, până la o presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m. În plus, este conform cu clasele de protecție de tip 4, 4X, 12 și 13 conform standardului UL 50 E. Rezistența la șocuri IK06 asigură o protecție suplimentară împotriva impacturilor mecanice. Butonul poate fi utilizat într-un interval de temperatură de funcționare și depozitare cuprins între -40 și +70 °C, funcționând astfel în mod fiabil chiar și în condiții extreme.
Schneider Electric Harmony XB4 - XB4FW33B5 date tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB4F
Materialul panoului frontal: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Date de funcționare
Tipul capului: Încastrat
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Revenire cu arc
Profilul acționatorului: Încastrat verde
Informații suplimentare despre acționator: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Cursă de acționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Sursă de lumină: LED universal
Soclu pentru bec: LED integrat
Tensiune nominală de alimentare: 24 V CA/CC, 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V AC
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Tipul semnalului: Continuu
Conexiuni
Conexiuni - borne: Borne cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1. Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu conform IEC 60947-1.
Descrierea bornelor ISO nr. 1: (21-22)NC, (13-14)NO
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Dimensiuni
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 inch
Caracteristici de protecție
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Tip de protecție: Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 50102
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
