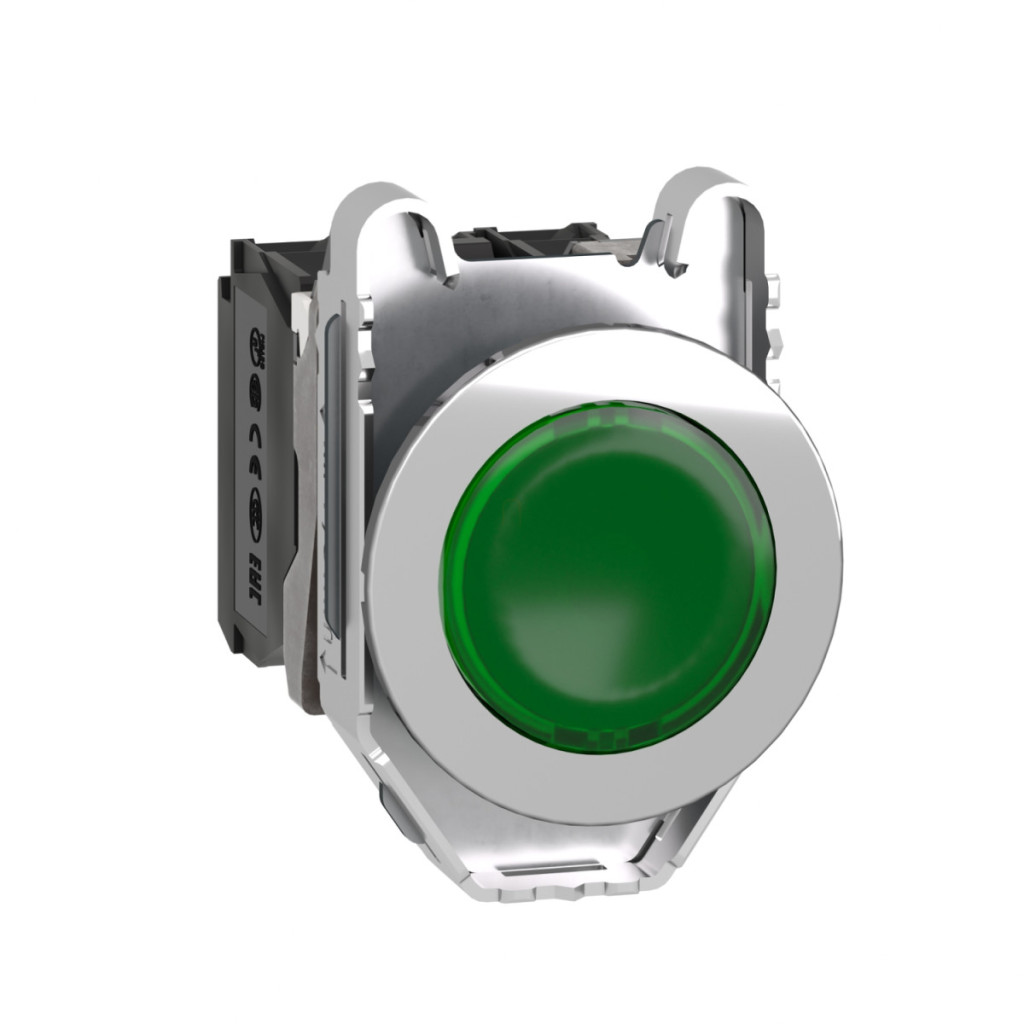

Schneider Electric Harmony XB4FW33G5 este un buton cu iluminare verde de calitate superioară, conceput pentru aplicații industriale și care face parte din familia de produse Harmony XB4. Acest comutator modern și robust este alegerea perfectă pentru diverse panouri de control, mașini și interfețe de echipamente, unde fiabilitatea și durata lungă de viață sunt cerințe esențiale. Harmony XB4FW33G5 este un buton cu carcasă metalică și placă frontală cromată, oferind un aspect elegant și o construcție durabilă. Cu un diametru de montare de 30,5 mm, poate fi instalat cu ușurință în deschiderile standard ale panourilor. Butonul este verde, încastrat și are o lentilă netedă, care asigură o bună vizibilitate în diverse condiții de mediu. Iluminarea LED universală integrată funcționează la 110-120 V c.a. cu o frecvență de 50/60 Hz, ceea ce facilitează integrarea în majoritatea sistemelor industriale. Produsul este, de asemenea, compatibil cu blocurile LED universale ale producătorului, oferind opțiuni de aplicare flexibile. Butonul are o configurație de contact 1NO + 1NC, care oferă opțiuni de control versatile. Contactele cu rupere lentă asigură o funcționare fiabilă, în timp ce contactele din aliaj de argint (Ag/Ni) oferă proprietăți electrice excelente. Conexiunea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau a firelor cu o secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Produsul are o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune nominală de impuls de 6 kV în conformitate cu IEC 60947-1. Curentul termic convențional în aer (Ith) este de 10 A în conformitate cu IEC 60947-5-1. Gama largă de curenți de funcționare acoperă diverse aplicații, inclusiv categoriile de utilizare AC-15 și DC-13. Caracteristicile tehnice remarcabile ale Harmony XB4FW33G5 includ o durată de viață mecanică de 10 milioane de cicluri și o durată de viață electrică de 1 milion de cicluri în diverse condiții de încărcare. Butonul are o funcție de revenire cu arc, cu o cursă totală de 4,3 mm. Instalarea se face cu șuruburi, cu un cuplu recomandat de 0,8 Nm. Dimensiunile produsului (înălțime: 47 mm, lățime: 36,6 mm, adâncime: 55 mm) asigură un design compact, oferind în același timp o construcție robustă. Are un nivel de protecție excepțional de ridicat: IP66, IP67, IP69, IP69K în conformitate cu standardele relevante, precum și protecție UL 50 E Tip 4, 4X, 12 și 13, care oferă o protecție excelentă împotriva prafului, apei și spălării cu presiune înaltă (7000000 Pa la 55 °C).. Produsul are, de asemenea, rezistență la impact IK06 în conformitate cu IEC 50102.
Specificații tehnice XB4FW33G5
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Materialul inelului de montare: Zamak
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrată
Informații suplimentare despre acționare: Cu lentilă netedă
Date electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare [Us]: 110...120 V c.a. la 50/60 Hz
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalelor ISO n°1: (13-14)NO (21-22)NC
Cursă de acționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Condiții de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K
Protecție UL: Tip 4, 4X, 12, 13 conform UL 50 E
Grad de rezistență la impact IK: IK06 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: Listat UL, CSA, CCC, EAC
Instalare și montare
Metoda de instalare: Încorporată
Metoda de fixare: Cu șuruburi, cuplu recomandat: 0,8 N.m
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips (compatibil cu șurubelnița Philips nr. 1), Phillips (compatibil cu șurubelnița Pozidriv nr. 1), Cu fantă (compatibilă cu șurubelnița plată cu diametrul de 4 mm), cu fantă (compatibilă cu șurubelnița plată cu diametrul de 5,5 mm)
