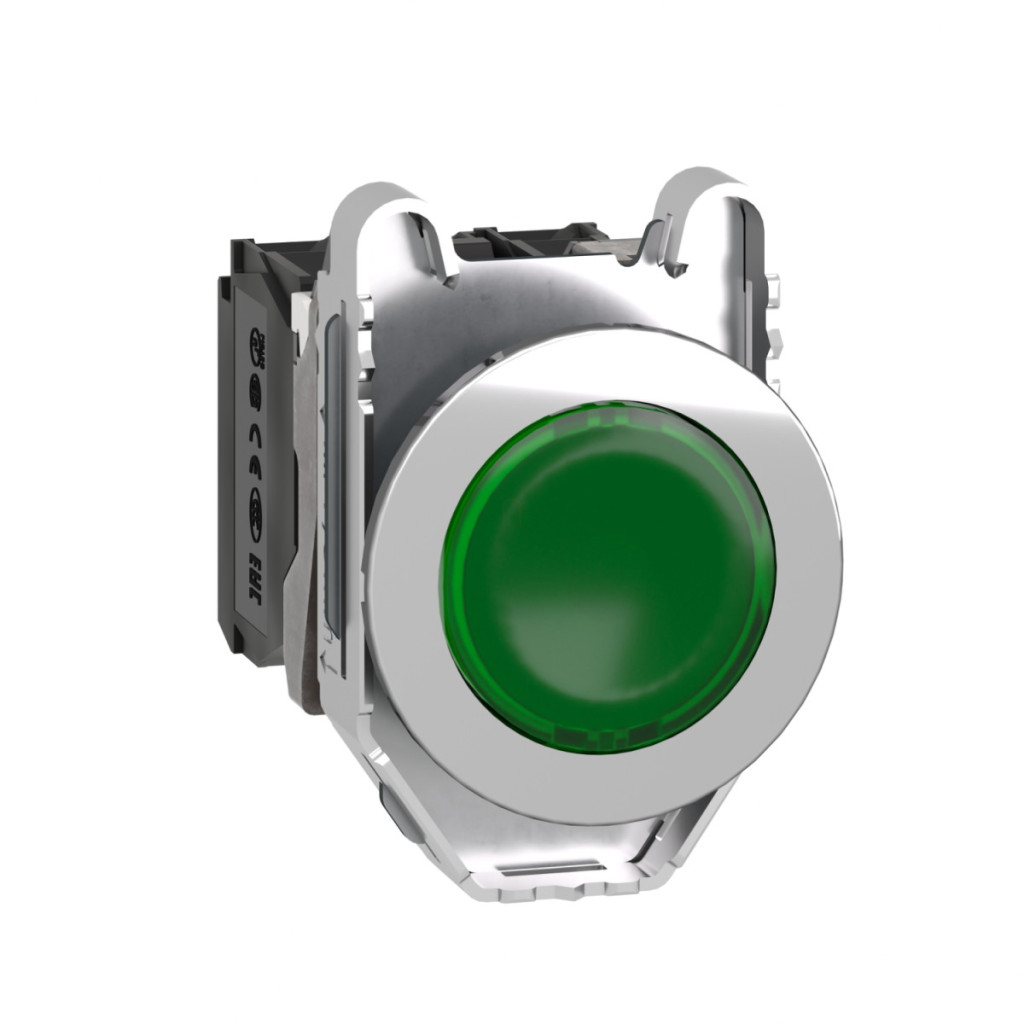

Butonul iluminat XB4FW33M5 din gama de produse Schneider Electric Harmony XB4 este un element de control industrial extrem de fiabil și versatil, fiind alegerea perfectă pentru panouri de control, interfețe de mașini și alte aplicații industriale. Acest buton încastrat de calitate superioară, de culoare verde, este dotat cu iluminare LED universală pentru o vizibilitate optimă în toate condițiile de iluminare. Harmony XB4FW33M5 este fabricat din materiale de înaltă calitate, garantând o durată lungă de viață chiar și în cele mai dure condiții. Placa frontală din metal cromat și inelul de fixare Zamak nu numai că oferă un aspect estetic, dar oferă și o rezistență remarcabilă la impactul mecanic. Produsul poate fi instalat într-o gaură cu diametrul de 30,5 mm, care respectă standardele industriale, facilitând integrarea în sistemele existente. Funcționarea cu arc de revenire asigură o comutare fiabilă, în timp ce lentila verde, cu suprafață netedă, oferă un feedback vizual clar operatorului. În ceea ce privește caracteristicile electrice, butonul Schneider XB4FW33M5 are o configurație de contact 1NO + 1NC și funcționează la 230-240 V c.a. cu o frecvență de 50/60 Hz. Terminalele cu șurub oferă flexibilitate maximă în timpul cablării, permițând conectarea a 2 cabluri de 1,5 mm² cu capete de cablu sau a 1 cablu de 0,22...2 cabluri de 2,5 mm² fără capete de cablu. Sursa de lumină LED integrată are un consum de curent de 14 mA și oferă o durată de viață de 100.000 de ore la 25 °C, înlocuind becurile tradiționale și reducând la minimum cerințele de întreținere. Contactele cu rupere lentă sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și rezistență la uzură. Butonul Schneider Electric XB4FW33M5 are un nivel de protecție deosebit de ridicat, confirmat de numeroase certificări. Datorită nivelurilor de protecție IP66, IP67, IP69 și IP69K, este rezistent la praf, apă și chiar la jeturi de apă de înaltă presiune de până la 7000000 Pa la 55 °C. Produsul are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. În ceea ce privește durabilitatea mecanică, oferă performanțe remarcabile cu 10 milioane de cicluri de comutare, în timp ce durata de viață electrică ajunge la 1 milion de cicluri în diverse condiții de încărcare. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, UL 508 și CSA C22.2 nr. 14, și are certificări UL, CSA, CCC și EAC.
Schneider Electric Harmony XB4 - XB4FW33M5 - Buton iluminat cu LED, complet metalic, montat încastrat, Ø30, 1NO, 230VAC, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Materialul inelului de montare: Zamak
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Încastrată verde
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, 1 x 0,22...2 x 2,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 230...240 V c.a., 50/60 Hz
Consum de energie: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea blocului terminal ISO n°1: (13-14)NO (21-22)NC
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Metoda de fixare: Cu șuruburi, cuplu de strângere recomandat: 0,8 N.m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC) 2,6 mm (schimbare stare electrică NO) 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbare stare electrică NC, 3,8 N pentru schimbare stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653, tip 13 conform UL 50 E, tip 12 conform UL 50 E, tip 4 conform UL 50 E, tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 50102
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
