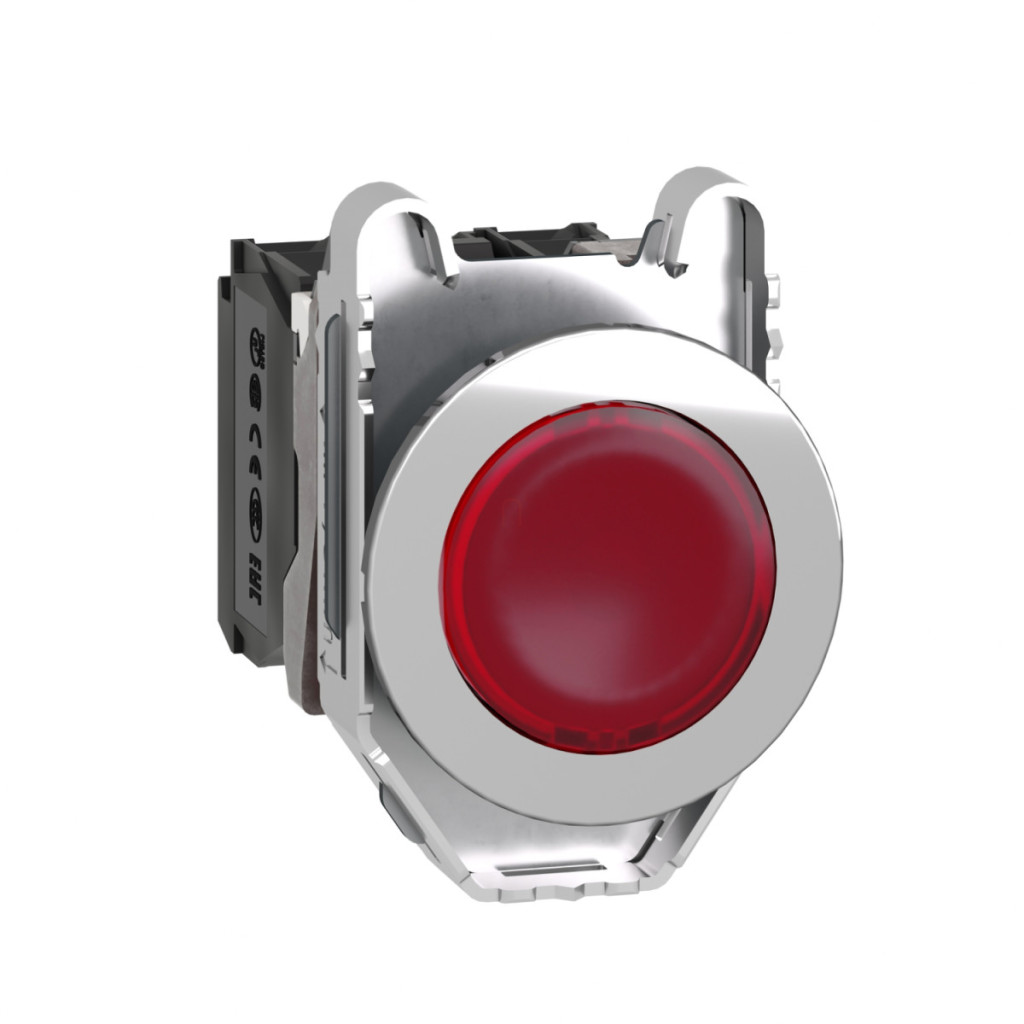

XB4FW34B5 din seria Harmony XB4 de la Schneider Electric este un buton iluminat extrem de durabil, montat pe panou, conceput pentru medii industriale, oferind o soluție excelentă pentru panouri de control, interfețe de operare și echipamente industriale. Acest buton roșu, rotund, cu placă frontală din metal cromat, îndeplinește cele mai înalte standarde de calitate garantate de marca Schneider Electric. Produsul dispune de iluminare LED universală care poate fi alimentată cu o sursă de alimentare de 24 V c.a./c.c. la o frecvență de 50/60 Hz. Iluminarea LED încorporată nu numai că sporește funcționalitatea, dar îmbunătățește și vizibilitatea butonului, în special în medii slab iluminate. Funcționarea cu revenire prin arc asigură funcții de comutare fiabile, iar designul roșu și neted al capului butonului oferă un semnal clar operatorului. Configurația contactului este 1NO + 1NC (1 normal deschis + 1 normal închis), ceea ce permite o utilizare versatilă în diverse sarcini de control. Parametrii tehnici ai butonului XB4FW34B5 sunt impresionanți. Diametrul de montare de 30,5 mm este o dimensiune standard în industrie, ceea ce îl face ușor de integrat în sistemele existente. Dispozitivul are o înălțime de 47 mm, o lățime de 36,6 mm și o adâncime de 55 mm, are un design încorporat și poate fi montat cu șuruburi de fixare, pentru care cuplul recomandat este de 0,8 Nm. Conectarea se face cu borne cu șurub, care permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau a cablurilor cu o secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Dispozitivul este extrem de durabil, cu niveluri de protecție IP66, IP67, IP69 și IP69K, oferind o protecție excelentă împotriva prafului și a apei, chiar și atunci când este spălat la presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Butonul XB4FW34B5 are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă, asigurând 1 milion de cicluri de comutare în diverse condiții de încărcare. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea produsului în condiții de mediu extreme. Butonul are, de asemenea, rezistență mecanică la impact IK06, ceea ce sporește fiabilitatea sa pe termen lung în medii industriale. LED-ul încorporat are o durată de viață de 100.000 de ore la tensiune nominală și 25 °C, asigurând o funcționare pe termen lung, fără întreținere. Consumul de energie al produsului este de numai 18 mA, ceea ce îl face o soluție eficientă din punct de vedere energetic.
Schneider Electric Harmony XB4 - XB4FW34B5 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB4F
Materialul plăcii frontale: Metal cromat
Materialul inelului de montare: Zamak
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Încastrat roșu
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - conectori: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalelor ISO n°1: (13-14)NO, (21-22)NC
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici de protecție
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Grad de protecție IK: IK06 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40 până la 70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Certificate și conformitate
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: Listat UL, CSA, CCC, EAC
