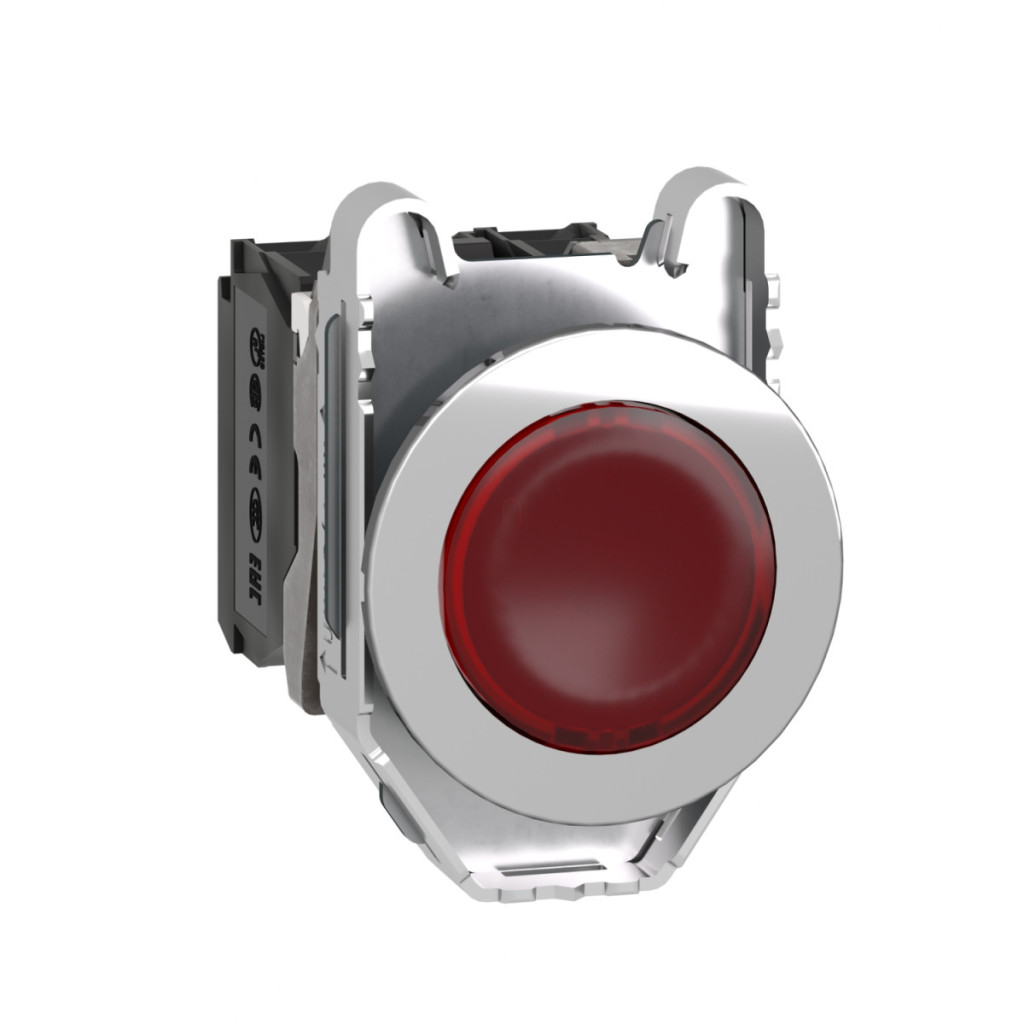

Schneider Electric Harmony XB4FW34G5 este un buton cu iluminare roșie de înaltă calitate, ideal pentru panouri de control industriale și alte echipamente de comutare. Acest comutator premium face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durata lungă de viață. O caracteristică specială a modelului XB4FW34G5 este designul său metalic cromat, care nu numai că oferă un aspect estetic, dar și o durabilitate remarcabilă. Butonul se potrivește într-un orificiu de montare standard de 30 mm, cu o dimensiune exactă de 30,5 mm. Produsul are un buton rotund încastrat, cu lentilă roșie, netedă. Funcționarea este cu revenire prin arc, ceea ce asigură revenirea rapidă a butonului la poziția inițială după utilizare. Configurația contactului este 1NO + 1NC (1 contact normal deschis și 1 contact normal închis), ceea ce permite efectuarea diverselor sarcini de control. Contactele sunt de tip cu întrerupere lentă. Iluminarea este asigurată de tehnologia LED universală, care este integrată în produs, astfel încât nu este necesară înlocuirea separată a becului. Tensiunea nominală de alimentare este de 110-120 V c.a., 50/60 Hz. Pentru conectare sunt disponibile borne cu șurub, care sunt potrivite pentru recepționarea fie a 1 x 0,22...2 x 2,5 mm² fără conexiune de cablu sau cabluri cu o secțiune transversală de ≤ 2 x 1,5 mm² cu capete de cablu, în conformitate cu standardul IEC 60947-1. Dimensiunile fizice ale produsului sunt: 47 mm înălțime, 36,6 mm lățime și 55 mm adâncime. Harmony XB4FW34G5 are caracteristici tehnice remarcabile: este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și are o durată de viață mecanică excepțională de 10 milioane de cicluri de comutare. Produsul este ușor de instalat, cu montare încorporată și fixare cu șuruburi, cu un cuplu de strângere recomandat de 0,8 N.m. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu o șurubelniță Philips 1, Pozidriv 1, plată de 4 mm și 5,5 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o durată lungă de viață și o funcționare fiabilă. Curentul convențional de răcire cu aer liber (Ith) este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV conform aceluiași standard.
Schneider Electric Harmony XB4 - XB4FW34G5 - buton iluminat cu LED, complet metalic, montat încastrat, Ø30, 1NO, 120 V c.a., roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea prescurtată a produsului: XB4F
Material placă frontală: Metal cromat
Material inel de montare: Zamak
Diametru de montare: 30,5 mm
Caracteristici fizice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Încastrat roșu
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu, conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a. 50/60 Hz
Caracteristici de performanță
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de mediu
Clasă de protecție IP: IP66, IP67, IP69, IP69K
Grad de protecție IK: IK06 conform IEC 50102
Temperatură de funcționare: -40...70 °C
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
