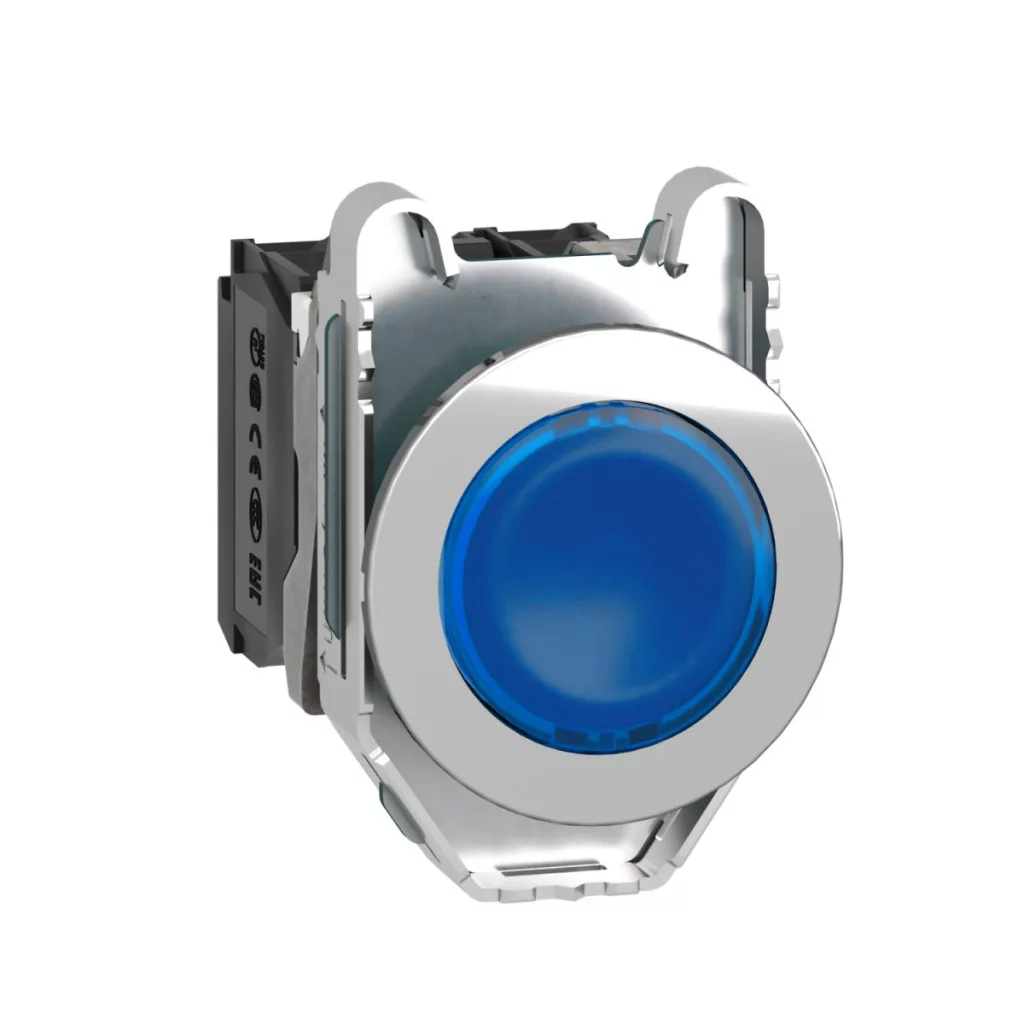

Butonul iluminat Schneider Electric Harmony XB4FW36B5 este un element de comandă industrial de calitate superioară, aparținând gamei Harmony XB4, care se remarcă prin durabilitatea și fiabilitatea sale excepționale. Acest buton albastru, cu design încastrat în panou, este alegerea perfectă pentru integrarea în panouri de control, mașini și echipamente industriale, unde durata lungă de viață și funcționarea fiabilă sunt cerințe esențiale. Modelul XB4FW36B5 are un diametru de montare de 30,5 mm, ceea ce reprezintă o dimensiune standard în industrie, astfel încât poate fi integrat cu ușurință în majoritatea panourilor de control. Fața frontală din metal cromat și inelul de fixare din Zamak asigură o durabilitate excepțională chiar și în cele mai dure medii industriale. Butoanul este de culoare albastră, are un design încastrat, este prevăzut cu o lentilă netedă și dispune de iluminare LED universală, care poate fi alimentată cu o tensiune de 24 V AC/DC. Iluminarea LED încorporată oferă o durată de viață deosebit de lungă, de 100.000 de ore, ceea ce reduce semnificativ necesarul de întreținere și costurile. Din punct de vedere al funcționării, produsul are revenire cu arc și este prevăzut cu contacte 1 NO + 1 NC, realizate din aliaj de argint (Ag/Ni) pentru o fiabilitate electrică maximă. Operațiunea de comutare este caracterizată de o deschidere lentă, iar durata de viață mecanică este de 10 milioane de cicluri. Pentru conectarea electrică, produsul este prevăzut cu borne cu șurub, care permit conectarea cablurilor cu o secțiune de maximum 2 x 1,5 mm² cu capete de cablu, sau a 2 cabluri cu secțiunea de 1 x 0,22...2 x 2,5 mm². Contactorii suportă o intensitate termică a curentului de 10 A, măsurată în aer liber, și pot fi montați cu diverse tipuri de șurubelnițe cu cap cruciform sau plat. Dispune de proprietăți excelente de protecție, printre care se numără protecția IP66, IP67, IP69, IP69K împotriva prafului și apei, precum și protecția mecanică IK06. Produsul este extrem de rezistent la factorii de mediu: funcționează la temperaturi cuprinse între -40...+70°C, rezistă la spălarea cu presiune înaltă de 7000000 Pa la 55°C de la o distanță de 0,1 m și are o rezistență excelentă la vibrații (5 gn în intervalul de frecvență 10-500 Hz), precum și la șocuri (până la 50 gn pe o durată de 11 ms). Este remarcabil și din punct de vedere al compatibilității electromagnetice: este rezistent la tranzienți rapizi de 2 kV, câmpuri electromagnetice de 10 V/m și descărcări electrostatice de 6-8 kV, având, de asemenea, caracteristici de emisie electromagnetică de clasa B conform standardului IEC 55011.
Schneider Electric Harmony XB4 - XB4FW36B5 - buton luminos LED din metal, complet încastrat în panou, Ø30, 1NO, 24 V c.a./c.c., albastru - specificații tehnice
Date de bază
Gama de produse: Harmony XB4
Tipul produsului sau al piesei: Buton iluminat
Denumire scurtă a dispozitivului: XB4F
Materialul panoului frontal: Metal cromat
Materialul inelului de fixare: Zamak
Diametru de montare: 30,5 mm
Tipul capului: Încastrat
Forma capului unității de semnalizare: Rotund
Tipul acționării: cu revenire prin arc
Profilul acționării: Albastru încastrat
Informații suplimentare despre acționator: Cu lentilă netedă
Date electrice
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactelor: Deschidere lentă
Conexiuni - borne: Borne de conectare cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Clemă de conectare cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Duză: LED integrat
Tensiune nominală de alimentare: 24 V CA/CC la 50/60 Hz
Consum de curent: 18 mA
Durată de viață: 100.000 de ore la tensiune nominală și 25 °C
Date de funcționare
Curs de acțiune: 1,5 mm (comutare electrică NC)
2,6 mm (comutare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,5 N comutare electrică NC
3,8 N
Durată de viață mecanică: 10000000 de cicluri
Caracteristici fizice
Înălțime: 47 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Rezistență la spălarea cu presiune înaltă: 7 000 000 Pa la 55 °C, distanță: 0,1 m
Montarea dispozitivului: Încorporat
Mod de fixare: Cu șuruburi, cuplu recomandat: 0,8 N.m
Protecție și certificări
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tipul 13 conform UL 50 E
Tipul 12 conform UL 50 E
Tipul 4 conform UL 50 E
Tipul 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 50102
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: listat UL, CSA, CCC, EAC
