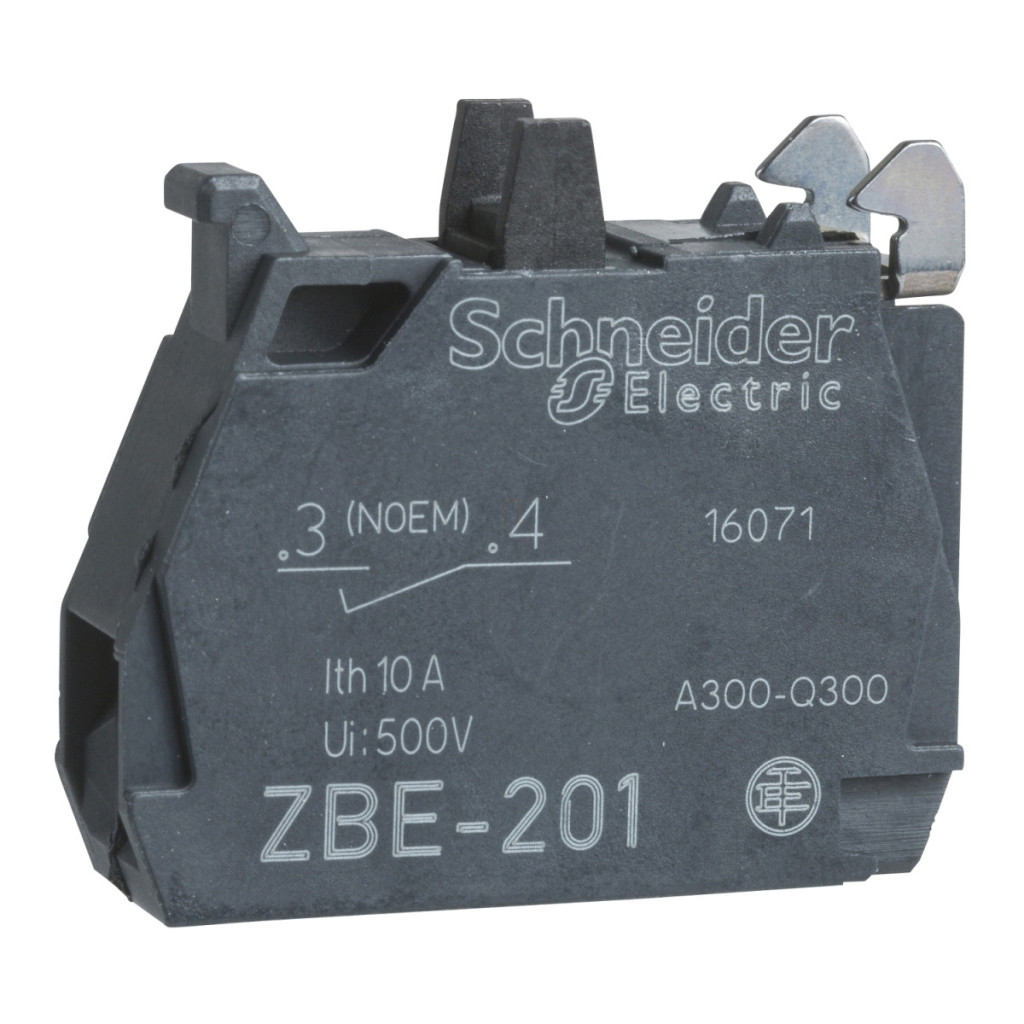

Blocul de contact ZBE1016P pentru seria Schneider Electric Harmony XB4/XB5 este un element de control de înaltă calitate destinat în principal utilizării în medii industriale cu aparate de comutație. Acest bloc de contact cu un singur contact, 1NO (normal deschis), este deosebit de potrivit pentru utilizarea în medii cu praf, fiind garantat de clasa de protecție IP5X. Principalul avantaj al blocului de contact ZBE1016P este contactul său din aliaj de argint cu suprafață placată cu aur, care este deosebit de potrivit pentru sarcini de comutare cu putere redusă. Acest design special asigură o rezistență tranzitorie ridicată și o durată lungă de viață. Contactele placate cu aur (Ag/Ni/Au) garantează o conductivitate electrică excelentă și o funcționare fiabilă, rezistând în același timp la oxidare, ceea ce este deosebit de important în aplicațiile cu curent redus. Contactul ZBE1016P este de tip slow-break, ceea ce asigură o comutare stabilă și reduce scânteile. Din punct de vedere tehnic, ZBE1016P are o serie de parametri remarcabili. Curentul termic convențional în aer liber (Ith) este de 10 A conform IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV. Curentul nominal de funcționare (Ie) poate varia în funcție de aplicație: 3 A la 240 V, conform AC-15, A600; 6 A la 120 V, conform AC-15, A600; 0,1 A la 600 V, conform DC-13, Q600; 0,27 A la 250 V, conform DC-13, Q600; 0,55 A la 125 V, conform DC-13, Q600; și 1,2 A la 600 V, conform AC-15, A600, toate în conformitate cu IEC 60947-5-1. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Blocul de contact ZBE1016P este conectat cu borne cu șurub care pot acomoda cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere al șuruburilor este între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu o șurubelniță Phillips (dimensiune 1), o șurubelniță plată (Ø 4 mm) sau o șurubelniță plată (Ø 5,5 mm).
Schneider Electric Harmony XB4/XB5 - ZBE1016P - bloc de contacte, 1NO, IP5X, contacte de nivel inferior placate cu aur, conexiune cu șurub date tehnice
Caracteristici principale
Familia de produse: Harmony XB4, Harmony XB5
Tipul produsului sau al componentei: Bloc de contacte
Denumirea scurtă a dispozitivului: ZBE
Grad de protecție IP: IP5X
Funcționarea contactelor: Întrerupere lentă
Tip bloc de contact: Simplu
Contacte utilizate: Contacte de comutare de joasă putere
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Tipul și compoziția contactului: 1 NO
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare de stare)
4,3 mm (cursă totală)
Forță de acționare: 2,3 N fără schimbare de stare
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibilă cu șurubelnița Pozidriv dimensiunea 1
Plat, compatibil cu șurubelnița Ø 4 mm
Plat, compatibil cu șurubelnița Ø 5,5 mm
Material contact: Contacte placate cu aur (Ag/Ni/Au)
Protecție la scurtcircuit: siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurabil în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Instalare și mediu
Instalare bloc: Montare frontală
Cod de asamblare electrică: C9 (cantitate <= 3)
M5 (cantitate <= 2)
M9 (cantitate <= 2)
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, BV, GOST, LROS (Lloyds register of shipping), DNV, UL, CCC
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
