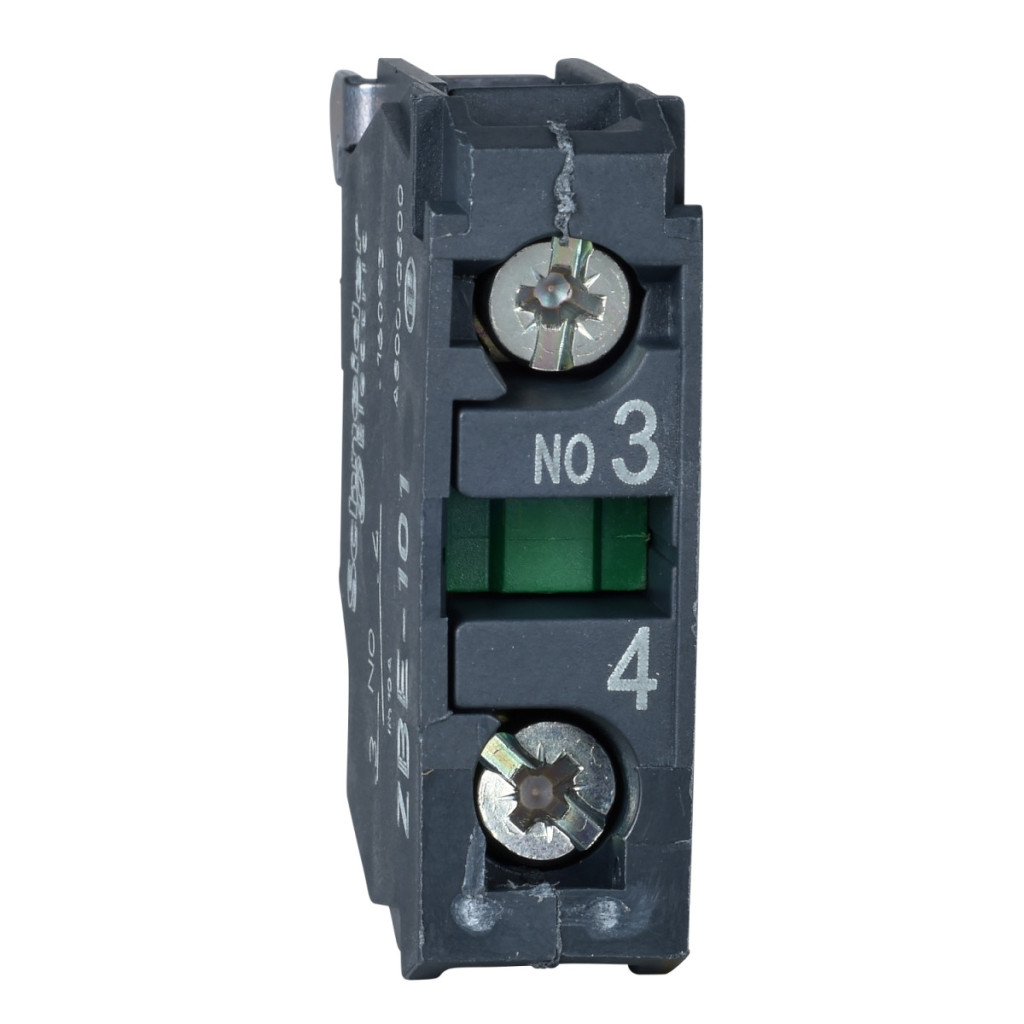

Blocul de contact Schneider Electric Harmony XB4/XB5 seria ZBE101TQ este un produs profesional, de calitate industrială, care asigură o funcționare fiabilă în timpul operațiunilor de comutare. Acest bloc de contact compact și robust are un contact normal deschis (1NO) proiectat pentru utilizare standard, cu contacte din aliaj de argint (Ag/Ni). Produsul este echipat cu terminale cu șurub care permit conectarea cablurilor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Cuplul de strângere al conexiunii cu șurub este între 0,8 și 1,2 Nm pentru o fixare optimă. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi asamblat cu șurubelnițe Phillips (Posidriv nr. 1) și plate (4 mm și 5,5 mm), ceea ce oferă o mare flexibilitate în timpul instalării. Blocul de contact ZBE101TQ este montat frontal, ceea ce facilitează instalarea în panoul de control. Produsul are caracteristici electrice remarcabile: curent termic admisibil în aer liber de 10 A convențional, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV conform IEC 60947-1. Valorile curentului de funcționare variază în funcție de categoria de utilizare: 3A la 240V, 6A la 120V sau 1,2A la 600V în categoria de funcționare AC-15 și 0,1A la 600V, 0,27A la 250V sau 0,55A la 125V în categoria DC-13. Aceste valori sunt conforme cu categoriile de utilizare A600 și Q600 din standardul IEC 60947-5-1. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10A. Blocul de contact ZBE101TQ are o durată de viață mecanică și electrică remarcabilă. Durata sa de viață mecanică este de 10 milioane de cicluri de comutare, ceea ce înseamnă o fiabilitate excepțională în medii industriale. Durata sa de viață electrică este, de asemenea, remarcabilă: 1 milion de cicluri de comutare în diverse condiții de încărcare (de exemplu, 2 A/230 V în categoria AC-15, 3A/120V sau 4A/24V; și în categoria DC-13 la 0,2A/110V sau 0,5A/24V), cu o frecvență de comutare de 3600 cicluri/oră și un factor de încărcare de 0,5. Contactul funcționează cu o întrerupere lentă, cursa de funcționare este de 2,6 mm până când starea electrică a contactului NO se schimbă, în timp ce cursa totală de funcționare este de 4,3 mm. Forța de acționare este de 2,3 N pentru a acționa contactul NO. Produsul are un grad de protecție IP20 conform IEC 60529, care oferă protecție împotriva pătrunderii obiectelor solide mai mari de 12,5 mm. Specificațiile sale de mediu permit o gamă largă de funcționare: temperaturi de funcționare și depozitare între -40 °C și +70 °C. Produsul a fost tratat cu protecție TH pentru o protecție sporită împotriva influențelor mediului.
Schneider Electric Harmony XB4/XB5 - Date tehnice ZBE101TQ
Caracteristici generale
Seria de produse: Harmony XB4, Harmony XB5
Tipul produsului: Bloc terminal
Descriere succintă: ZBE
Cantitate minimă de vânzare: 100
Grad de protecție IP: IP20 conform IEC 60529
Caracteristici contact
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Aplicație contact: Contacte standard
Tip și compoziție contact: 1 NO (contact normal deschis)
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (schimbare electrică a contactului NO), 4,3 mm (cursă completă)
Forță de acționare: 2,3 N pentru schimbarea electrică a contactului NO
Material contact: Aliaj de argint (Ag/Ni)
Conexiune
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8-1,2 N·m conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibilă cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Caracteristici electrice
Protecție la scurtcircuit: siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional admis în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de durabilitate
Durată de viață mecanică: 10.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, < 3600 cicluri/oră, factor de încărcare 0,5, IEC 60947-5-1 Anexa C
10.000.000 cicluri, AC-15, 3 A la 120 V, < 3600 cicluri/oră, factor de încărcare 0,5, IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 4 A la 24 V, < 3600 cicluri/oră, factor de încărcare 0,5, IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, < 3600 cicluri/oră, factor de încărcare 0,5, IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,5 A la 24 V, < 3600 cicluri/oră, factor de încărcare 0,5, IEC 60947-5-1 Anexa C
Instalare și mediu
Instalare bloc: Montare frontală
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CCC, LROS (Lloyds register of shipping), BV, DNV, GOST, UL, CSA
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
