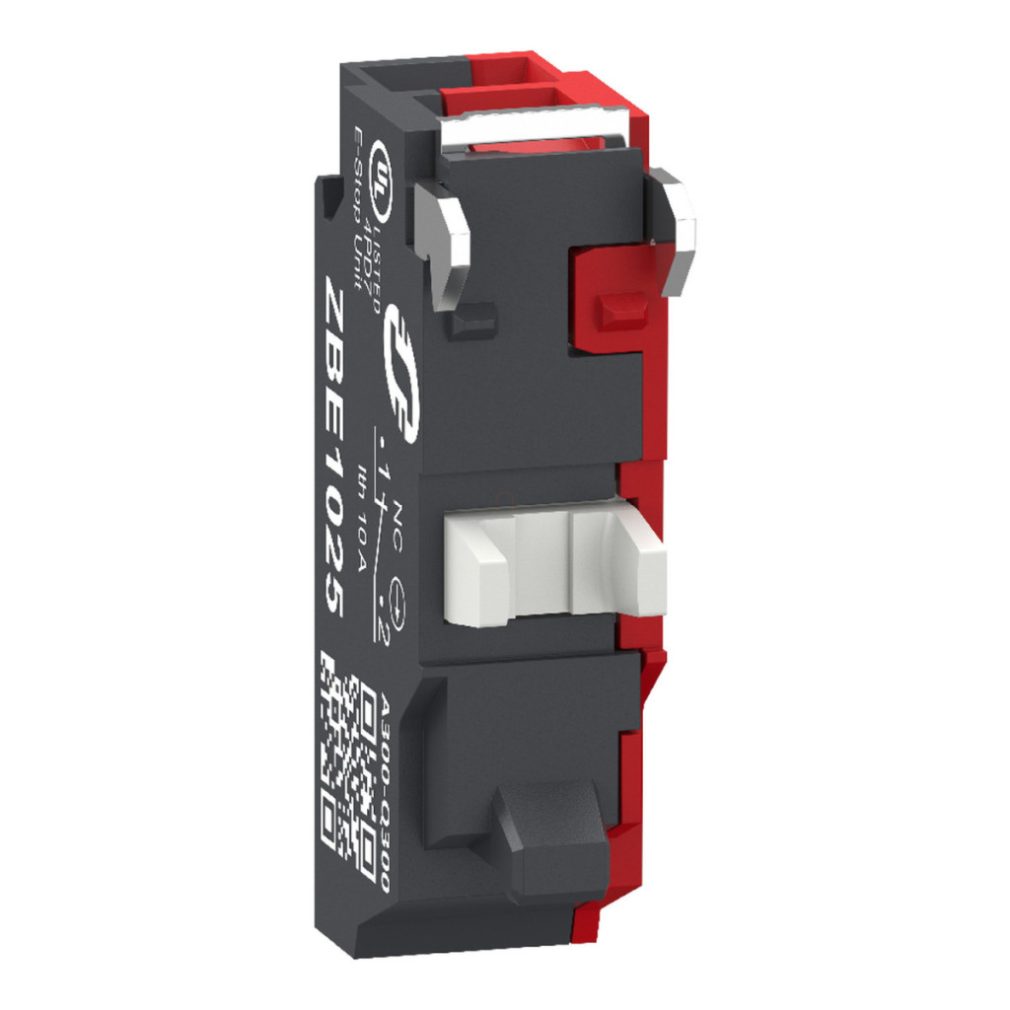

Blocul unipolar Schneider Electric ZBE1025TQ este un accesoriu compact conceput pentru gamele de comutatoare Harmony XB4 și Harmony XB5, dotat cu terminale de conectare cu arc (push-in). Această componentă, disponibilă în pachete de 100 de bucăți, este ideală pentru sisteme de control industrial, panouri de control și soluții de automatizare care necesită conexiuni fiabile. Blocul de contact ZBE1025TQ are o configurație 1 NC (normal închis) și este echipat cu contacte de precizie din aliaj de argint (Ag/Ni) pentru o conductivitate electrică optimă și o durată de viață lungă. Produsul este ușor de instalat, poate fi montat pe un panou frontal și este compatibil atât cu butoanele Harmony XB4, cât și cu cele XB5. Designul conectorului cu arc permite cablarea rapidă și acceptă utilizarea cablurilor cu o secțiune transversală de <= 2 x 1,5 mm² cu manșoane și >= 1 x 0,34 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Blocul de contact ZBE1025TQ are parametri tehnici remarcabili, inclusiv o durată de viață mecanică de 10 milioane de cicluri de comutare, protecție IP20 și o tensiune nominală de izolație de 300 V (la gradul de poluare 3). Produsul are o tensiune nominală de impuls de 4 kV în conformitate cu IEC 60947-1. Forța de acționare este de 2,25 N pentru comutarea electrică a contactelor NC, în timp ce cursa de acționare este de 1,217 mm pentru comutarea contactelor NC și de 4,3 mm pentru întreaga cursă. Designul cu deschidere pozitivă al produsului este conform cu apendicele K al IEC 60947-5-1, asigurând o funcționare fiabilă în aplicații critice din punct de vedere al siguranței. Blocul de contact ZBE1025TQ are un curent nominal de funcționare de 6 A la 120 V și 3 A la 240 V în AC-15, Categoria A300 conform IEC 60947-5-1 și 0,55 A la 125 V și 0,27 A la 250 V în categoria DC-13, Q300. Protecția la scurtcircuit a produsului poate fi realizată cu o siguranță de tip gG de 10 A. Intervalul de temperatură ambiantă este extrem de larg, de la -40 °C la +70 °C, atât în timpul funcționării, cât și în timpul depozitării. Blocul de contact ZBE1025TQ are un strat protector TH pentru protecție împotriva condițiilor de mediu dure și are o rezistență excelentă la vibrații, 5 gn (f= 10...500 Hz) și 25 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă, cu 25 gn (durată = 6 ms) pentru 1000 de impacturi de-a lungul fiecărei axe, precum și 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei conform IEC 60068-2-27.
Schneider Electric Harmony XB4/XB5 - ZBE1025TQ - bloc de contact, 1NC, conector cu arc, cantitate minimă de comandă: 100 buc. Date tehnice
Caracteristici generale
Familia de produse: Harmony XB4 și Harmony XB5
Tipul produsului: Bloc de contact
Denumirea scurtă a dispozitivului: ZBE
Cantitate minimă de comandă: 100 buc.
Grad de protecție IP: IP20 conform IEC 60529
Funcționarea contactului: Întrerupere lentă
Tip bloc de contact: Simplu
Utilizare contact: Contacte standard
Date de conectare
Conexiuni - terminale: Push-in, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Push-in, >= 1 x 0,34 mm² fără manșoane conform IEC 60947-1
Dimensiuni
Lățime totală: 34,3 mm Înălțime totală: 14,8 mm Adâncime totală: 9,8 mm Caracteristici electrice Tipul și compoziția contactului: 1 NC Deschidere pozitivă În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,217 mm (schimbare de stare electrică NC)
4,3 mm (cursă totală)
Forță de acționare: 2,25 N la schimbarea de stare electrică NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 300 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Curent nominal de funcționare:
- 6 A la 120 V, AC-15, A300 conform IEC 60947-5-1
- 3 A la 240 V, AC-15, A300 conform IEC 60947-5-1
- 0,55 A la 125 V, DC-13, Q300 conform IEC 60947-5-1
- 0,27 A la 250 V, DC-13, Q300 conform IEC 60947-5-1
Caracteristici mecanice și de montare
Montare bloc: Montare pe panoul frontal
Durată de viață mecanică: 10.000.000 de cicluri
Condiții de mediu
Protecție: TH
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 nr. 60947-1, CSA C22.2 nr. 60947-5-1, CSA C22.2 nr. 158, CSA C22.2 nr. 65, IACS E10 Certificări de produs: EAC, IECEE CB Scheme, CCC, UL, CSA Rezistență mecanică Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
25 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la impact:
- 25 gn (durată = 6 ms) 1000 de impacturi de-a lungul fiecărei axe conform IEC 60068-2-27
- 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
