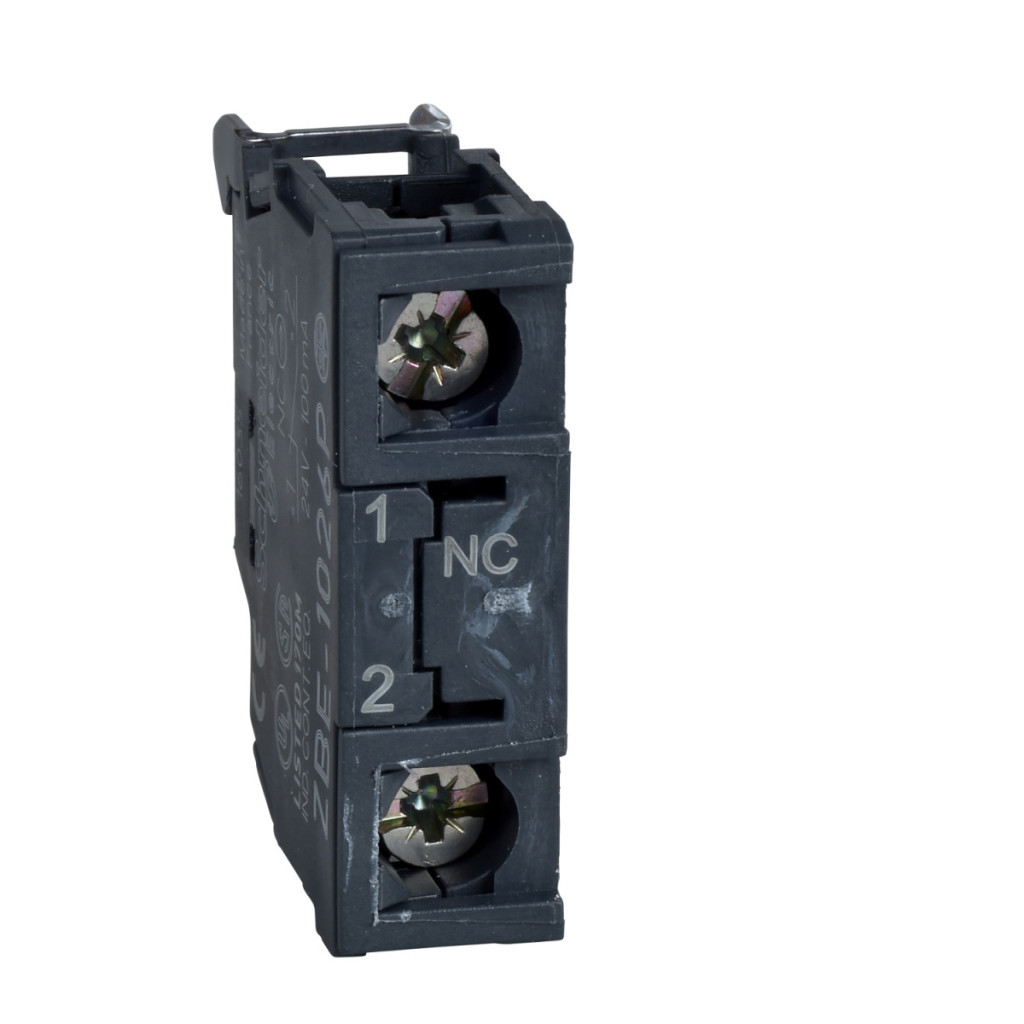

ZBE1026, parte a gamei de produse Harmony XB4/XB5 de la Schneider Electric, este un bloc de contact unic de calitate superioară, cu un contact 1NC (normal închis). Acest bloc de contact este alegerea ideală pentru sisteme de control, automatizări industriale și aparate de comutație care necesită componente fiabile și durabile. O caracteristică specială a blocului de contact ZBE1026 este suprafața de contact din aliaj de argint placată cu aur (Ag/Ni/Au), care asigură o conductivitate excepțională și o durată de viață deosebit de lungă. Designul cu rupere lentă al contactelor oferă o siguranță operațională sporită, iar produsul dispune, de asemenea, de deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1. Această caracteristică este deosebit de importantă în aplicațiile de siguranță, unde trebuie garantată funcționarea fiabilă a contactelor. Blocul ZBE1026 este optimizat pentru comutarea cu putere redusă, ceea ce îl face alegerea perfectă pentru sistemele de control de precizie. Terminalele cu șurub oferă opțiuni flexibile de conectare: pot fi utilizate cu fire cu o secțiune transversală de ≤ 2 x 1,5 mm² cu manșoane sau cu fire cu o secțiune transversală de ≥ 1 x 0,22 mm² fără manșoane, în conformitate cu IEC 60947-1. Cuplul de strângere ideal este între 0,8 și 1,2 Nm, iar designul capului șurubului este compatibil cu o varietate de scule: poate fi utilizat cu o șurubelniță Phillips (Posidriv nr. 1) sau o șurubelniță plată (Ø 4 mm sau Ø 5,5 mm). Gradul de protecție IP20 oferă o protecție adecvată în medii industriale standard, unde nu există expunere directă la umiditate. Parametrii tehnici ai ZBE1026 sunt impresionanți: 10 milioane de cicluri de funcționare mecanică, flux de căldură convențional prin convecție în aer liber de 10 A, tensiune de izolație de 600 V (la gradul de poluare 3) și tensiune de impuls de 6 kV în conformitate cu standardul IEC. Valorile nominale ale curentului de funcționare variază în funcție de categoriile de aplicații: 3 A la 240 V pentru AC-15, 6 A la 120 V și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V pentru DC-13. Durata sa de viață electrică este, de asemenea, remarcabilă: garantează 1 milion de cicluri de comutare în diverse condiții de încărcare. Durabilitatea sa excepțională este confirmată și de conformitatea cu teste de mediu stricte: rezistență la vibrații de 5g și rezistență la șocuri de 30g/50g. ZBE1026 are numeroase certificări internaționale, inclusiv UL, CSA, CCC, BV, DNV, LROS și GOST, ceea ce îl face potrivit pentru utilizarea într-o varietate de medii industriale din întreaga lume. Intervalul de temperatură de funcționare și depozitare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Harmony XB4/XB5 - ZBE1026 - bloc de contact, 1NC, contacte de nivel inferior placate cu aur, conexiune cu șurub date tehnice
Caracteristici principale
Familia de produse: Harmony XB4, Harmony XB5
Tipul produsului: Bloc de contacte
Denumirea scurtă a dispozitivului: ZBE
Nivel de protecție: IP20 conform IEC 60529
Funcționarea contactelor: Întrerupere lentă
Tip bloc de contact: Contact unic
Contacte utilizate: Contacte de comutare de joasă putere
Conexiuni - terminale:Terminale cu șurub, ≤ 2 x 1,5 mm² cu manșoane conform IEC 60947-1; Terminale cu șurub, ≥ 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Informații suplimentare
Tipul și compoziția contactului: 1 NC
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (NC la schimbarea stării electrice), 4,3 mm (cursă completă)
Forță de acționare: 2 N Schimbare stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Pozidriv nr. 1; Cu fantă, compatibil cu șurubelniță plată Ø 4 mm; Cu fantă, compatibil cu șurubelniță plată Ø 5,5 mm Material contact: Contacte placate cu aur (Ag/Ni/Au) Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Parametri electrici
Curent nominal de funcționare [Ie]:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Date privind mediul
Manipulare de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări de produs: GOST, LROS (Lloyds Register of Shipping), CCC, BV, DNV, CSA, UL
Caracteristici mecanice
Metodă de montare: Montare frontală
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
