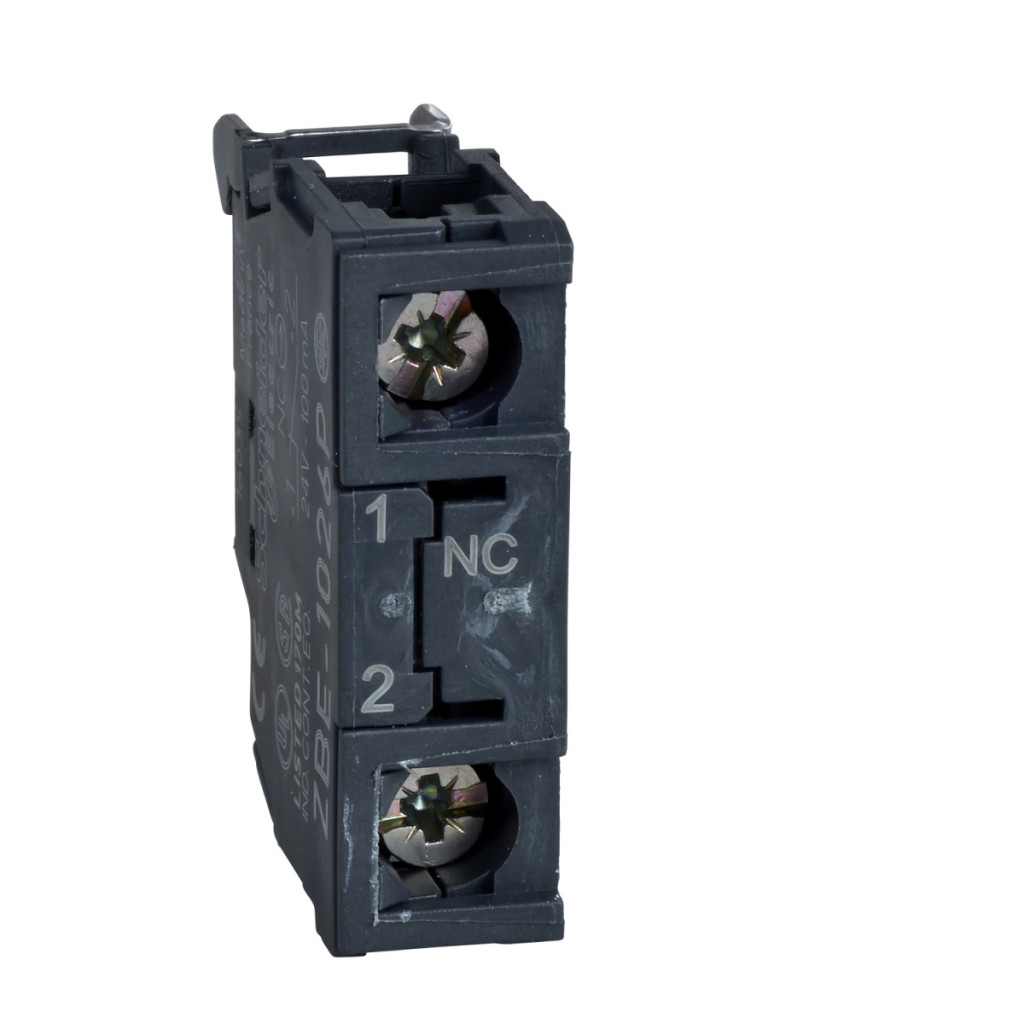

Blocul cu un singur contact Schneider Electric Harmony XB4/XB5 seria ZBE1026P este un element de comutare industrial de înaltă calitate, potrivit în special pentru utilizarea în medii cu praf. Acest produs are un singur contact NC (normal închis), ceea ce îl face extrem de versatil într-o varietate de aplicații de control. Blocul de contact ZBE1026P este echipat cu contacte din aliaj de argint placat cu aur (Ag/Ni/Au), ceea ce este deosebit de avantajos în aplicații de comutare cu putere redusă. Datorită clasei de protecție IP5X, este foarte rezistent la medii cu praf, asigurând o funcționare fiabilă chiar și în condiții adverse. Terminalele cu șurub permit conectarea sigură a cablurilor cu o secțiune maximă de 2 x 1,5 mm² (cu papuci de cablu) sau o secțiune minimă de 1 x 0,22 mm² (fără papuci de cablu), în conformitate cu IEC 60947-1. Parametrii tehnici ai ZBE1026P sunt impresionanți: curent termic convențional de 10 A măsurat în aer liber, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și rezistență nominală la tensiune de impuls de 6 kV. Produsul poate comuta 3 A la 240 V în categoria AC-15 și 6 A la 120 V, în timp ce în categoria DC-13 poate comuta 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. ZBE1026P are o funcție de deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1, ceea ce este deosebit de important în aplicațiile de siguranță. Cursa de funcționare este de 1,5 mm când starea NC se schimbă electric, iar cursa totală de funcționare este de 4,3 mm. Forța necesară pentru funcționare este de 2 N pentru a schimba starea NC. Produsul oferă o durabilitate remarcabilă: durata sa de viață mecanică este de 10 milioane de cicluri, în timp ce durata de viață electrică ajunge la 1 milion de cicluri în diverse condiții de încărcare (în categoriile AC-15 și DC-13). Protecția împotriva scurtcircuitelor este asigurată de o siguranță gG de 10 A, în conformitate cu IEC 60947-5-1. ZBE1026P este montat frontal și poate fi utilizat în diverse configurații electrice (C9 ≤ 3 buc., M5 ≤ 2 buc., M9 ≤ 2 buc.). Produsul poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C) atât în timpul depozitării, cât și în timpul funcționării. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508 și JIS C8201, și este certificat UL, CSA, LROS, CCC, GOST, BV și DNV, ceea ce dovedește fiabilitatea și calitatea sa.
Schneider Electric Harmony XB4/XB5 - ZBE1026P - bloc de contacte, 1NC, IP5X, contacte de nivel inferior placate cu aur, conexiune cu șurub date tehnice
Caracteristici principale
Familia de produse: Harmony XB4, Harmony XB5
Tipul produsului sau componentului: Bloc de contacte
Denumirea scurtă a dispozitivului: ZBE
Cantitate de vânzare indivizibilă: 5
Grad de protecție IP: IP5X
Funcționarea contactelor: Întrerupere lentă
Tip bloc de contact: Contact unic
Contacte utilizate: Contacte comutatoare de putere redusă
Conexiuni - blocuri terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Blocuri terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Informații suplimentare
Tipul și compoziția contactului: 1 NC
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 2 N Schimbare stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibilă cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Contacte placate cu aur (Ag/Ni/Au)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional [Ith] măsurabil în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de montare și mediu
Montare bloc: Montare frontală
Cod de asamblare electrică: C9 (cantitate <= 3)
M5 (cantitate <= 2)
M9 (cantitate <= 2)
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
UL 508
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Certificări de produs: UL
LROS (Lloyds Register of Shipping)
CCC
CSA
GOST
BV
DNV
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
