Blocul de contact ZBE1026P3 din gama de produse Harmony XB4/XB5 de la Schneider Electric este un element de comutare industrial de înaltă calitate, conceput special pentru capete de butoane de 22 mm. Acest model particular are un contact simplu, cu o singură întrerupere (1NC) și este recomandat în principal pentru aplicații de comutare de nivel scăzut, unde funcționarea fiabilă este esențială. Caracteristicile remarcabile ale ZBE1026P3 includ funcționarea cu întrerupere lentă și protecția IP5X, care protejează eficient împotriva pătrunderii prafului. Conexiunea electrică se realizează prin conectori faston cu dimensiunile 1 x 6,35 mm și 2 x 2,8 mm, oferind opțiuni de conectare flexibile pentru diverse aplicații. Produsul poate fi montat pe panoul frontal, ceea ce facilitează instalarea și întreținerea. Parametrii tehnici ai ZBE1026P3 sunt impresionanți: are contacte placate cu aur (Ag/Ni/Au), care asigură proprietăți electrice excelente și o durată lungă de viață. Are o funcție de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important în aplicațiile de siguranță. Cursa de funcționare este de 1,5 mm (comutare electrică NC) și 4,3 mm (cursă completă) cu o forță de acționare de 2 N. Durata de viață mecanică este excepțional de mare, de 10 milioane de cicluri de comutare, asigurând fiabilitate pe termen lung în medii industriale. Produsul poate fi utilizat într-o gamă largă de medii industriale, deoarece poate funcționa și poate fi depozitat la temperaturi cuprinse între -40 și +70 °C. ZBE1026P3 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. Produsul este, de asemenea, certificat de BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping). Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, Rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27, ceea ce asigură o rezistență mecanică excelentă chiar și în cele mai dure medii industriale.

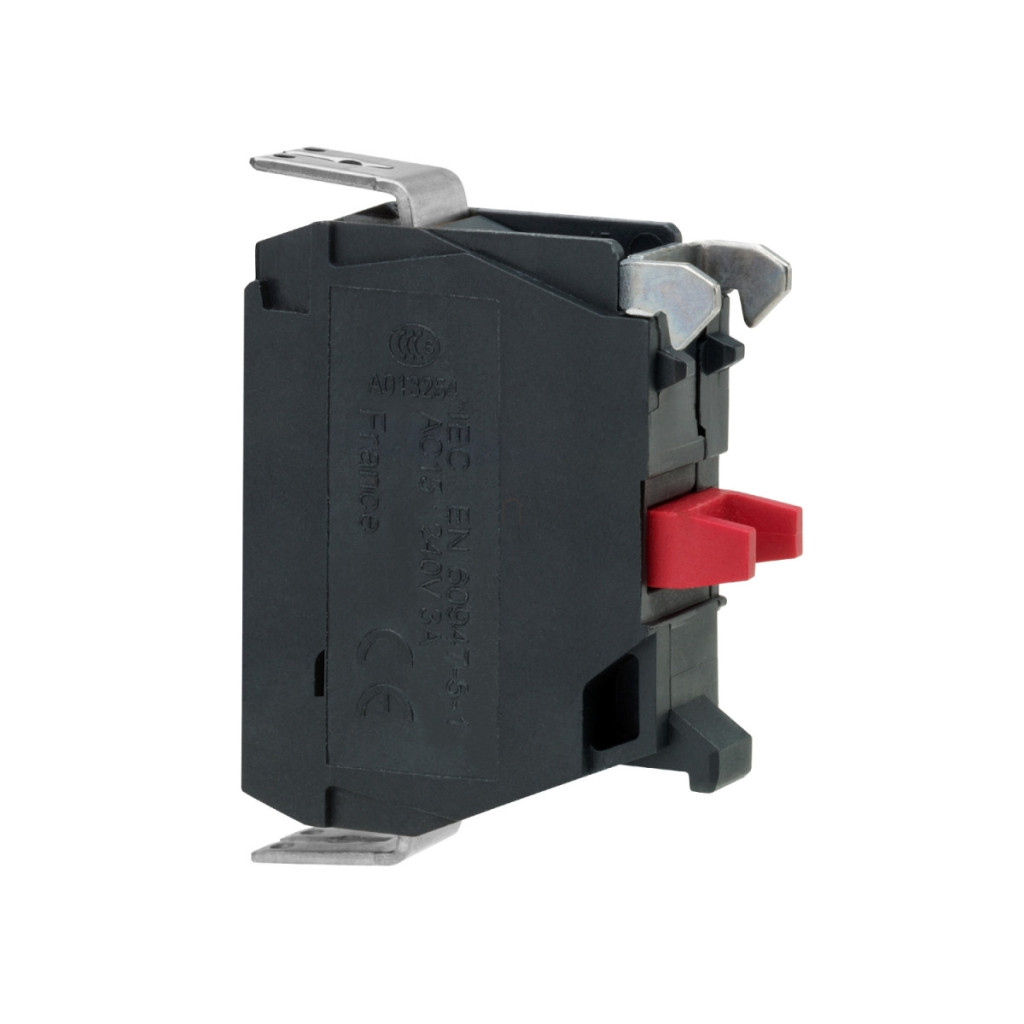

Schneider Electric Harmony XB4/XB5 - ZBE1026P3 - bloc de contacte, 1NC, IP5X, contacte de nivel inferior placate cu aur, conexiune cu șurub pentru cablu plat date tehnice
Caracteristici generale
Familia de produse: Harmony XB5, Harmony XB4
Tipul produsului: Bloc de contacte
Denumire scurtă: ZBE
Cantitate minimă de comandă: 5
Protecție IP: IP5X
Funcționare contact: Întrerupere lentă
Tip bloc de contacte: Simplu
Utilizare contacte: Pentru comutare de nivel scăzut
Tip conector: Conector Faston, dimensiune: 1 x 6,35 mm și 2 x 2,8 mm
Informații suplimentare
Tip și compoziție contact: 1 NC
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,5 mm (comutare electrică NC), 4,3 mm (cursă completă)
Forță de acționare: 2 N NC la comutare electrică
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Contacte placate cu aur (Ag/Ni/Au)
Montare bloc: Montare pe panoul frontal
Cod de asamblare electrică: C9 (cantitate <= 3), M5 (cantitate <= 2), M9 (cantitate <= 2)
Date de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatură ambiantă pentru funcționare: -40...70 °C
Standarde
IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări ale produsului
BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 g (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 g (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
