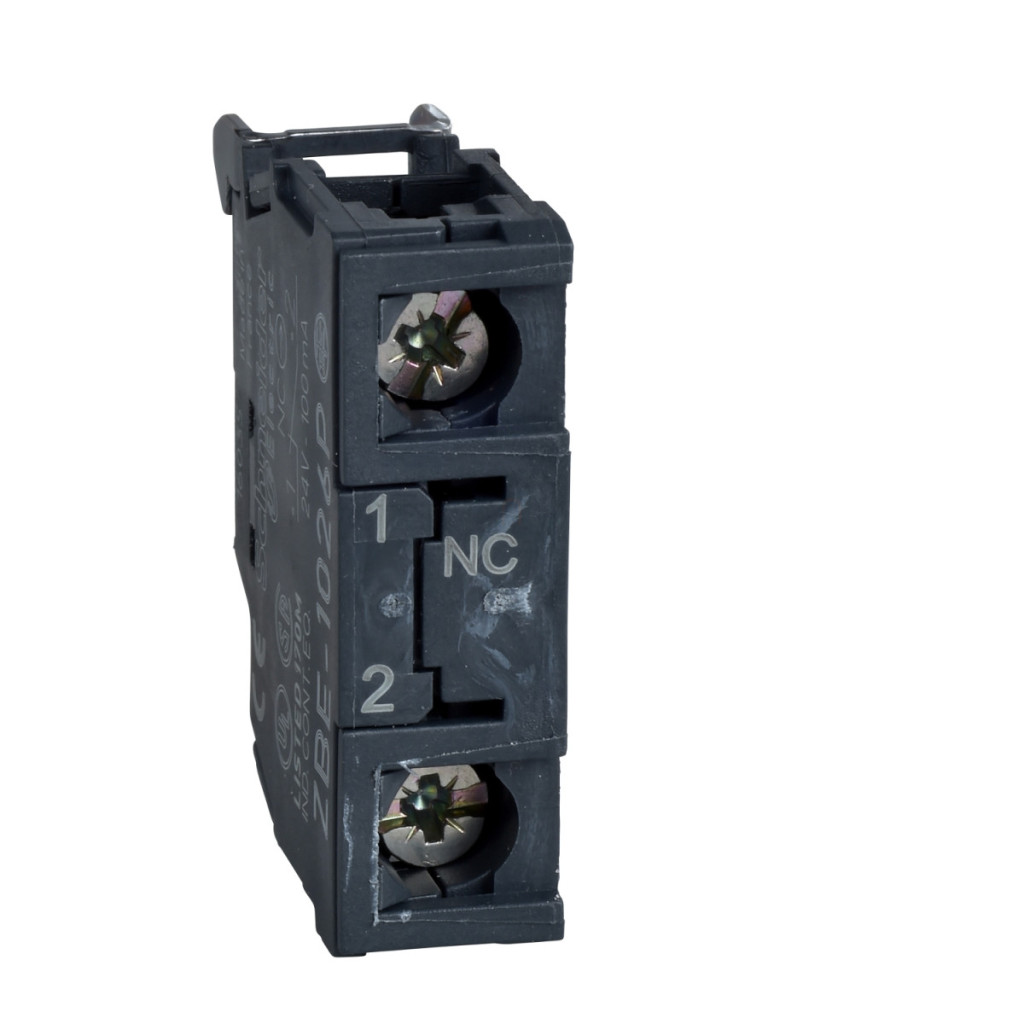

Blocul de contact ZBE1029 din familia de produse Schneider Electric Harmony XB4/XB5 este o unitate de înaltă calitate concepută pentru aplicații industriale, oferind fiabilitate și durabilitate ridicate în sistemele de control. Acest bloc de contact unic este compatibil cu butoanele și luminile indicatoare din seriile XB4 și XB5, fiind alegerea perfectă pentru extinderea sau modernizarea sistemelor existente. Modelul ZBE1029 are 1 contact NC (normal închis) cu terminale cu șurub pentru conectarea cablurilor plate. Contactul este fabricat din aliaj de argint de înaltă calitate (Ag/Ni), care asigură o conductivitate electrică optimă și o durată lungă de viață. Contactul este de tip slow-break, ceea ce este deosebit de avantajos în anumite aplicații de control. Produsul are protecție IP20 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și contactului, dar nu este rezistent la apă. În ceea ce privește caracteristicile sale de funcționare, blocul de contact ZBE1029 are o cursă de funcționare de 1,5 mm pentru schimbarea stării electrice (în cazul NC) și o cursă totală de 4,3 mm. Forța de acționare necesară pentru a schimba starea contactelor este de numai 2 N, ceea ce asigură o manipulare ușoară. O caracteristică remarcabilă a produsului este funcția de deschidere pozitivă, care respectă apendicele K al standardului IEC 60947-5-1 și este deosebit de importantă în aplicațiile de siguranță. Blocul poate fi montat pe panoul frontal, permițând o instalare rapidă și ușoară. Blocul de contact ZBE1029 are o durată de viață mecanică excepțională de 10 milioane de cicluri de comutare, ceea ce este remarcabil în industrie. Această durată lungă de viață este deosebit de valoroasă în aplicațiile care necesită comutări frecvente. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1 și JIS C8201-5-1. De asemenea, are certificări internaționale precum BV, UL, CSA, DNV, LROS (Lloyds register of shipping), ceea ce dovedește conformitatea și calitatea sa la nivel global. Produsul prezintă o rezistență excelentă la condiții de mediu extreme, cu o temperatură de funcționare cuprinsă între -40 °C și +70 °C, și este rezistent la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6) și la șocuri (30 gn și 50 gn conform IEC 60068-2-27). Blocul de contact ZBE1029 este alegerea ideală pentru mediile industriale în care sunt necesare elemente de comutare fiabile și cu durată lungă de viață, în special în aplicații de siguranță, panouri de control, linii de producție și medii industriale dure. Utilizarea sa este recomandată în special în locurile în care este necesară o funcție de deschidere pozitivă sau în care sunt necesare cicluri de comutare frecvente. Este vândut în unități de 5 bucăți, fiind ideal atât pentru proiecte mai mici, cât și pentru investiții mai mari.
Schneider Electric Harmony XB4/XB5 - ZBE1029 - bloc de contact, 1NC, conexiune cu șurub pentru cablu plat date tehnice
Caracteristici de bază
Familia de produse: Harmony XB4, Harmony XB5
Tipul produsului: Bloc de contact
Denumirea scurtă a dispozitivului: ZBE
Unitate de vânzare: 5 buc. IP20 conform IEC 60529
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Contact simplu
Utilizare contact: Contacte standard
Conexiune - terminale: Terminale cu șurub pentru cablu plat
Informații suplimentare
Tipul și compoziția contactului: 1 NC
Deschidere pozitivă: Da, conform IEC 60947-5-1 Anexa K
Cursa de acționare: 1,5 mm (NC la comutarea electrică), 4,3 mm (cursă completă)
Forță de acționare: 2 N NC la schimbarea stării electrice
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Montare bloc: Montare pe panoul frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Coduri de compoziție electrică
C1 (cantitate <= 9), C2 (cantitate <= 7), C3 (cantitate <= 6), C4 (cantitate <= 4), C5 (cantitate <= 5), C6 (cantitate <= 3), C7 (cantitate <= 4), C8 (cantitate <= 2), C9 (cantitate <= 3), C12 (cantitate <= 6), M1 (cantitate <= 6), M2 (cantitate <= 4), M3 (cantitate <= 4), M5 (cantitate <= 2), M6 (cantitate <= 2), M7 (cantitate <= 6), M8 (cantitate <= 4), M9 (cantitate <= 2), SF1 (cantitate <= 3), SF2 (cantitate <= 2), MF1 (cantitate <= 2), MF2 (cantitate <= 2), C10 (cantitate <= 2), M4 (cantitate <= 2), C13 (cantitate <= 1)
