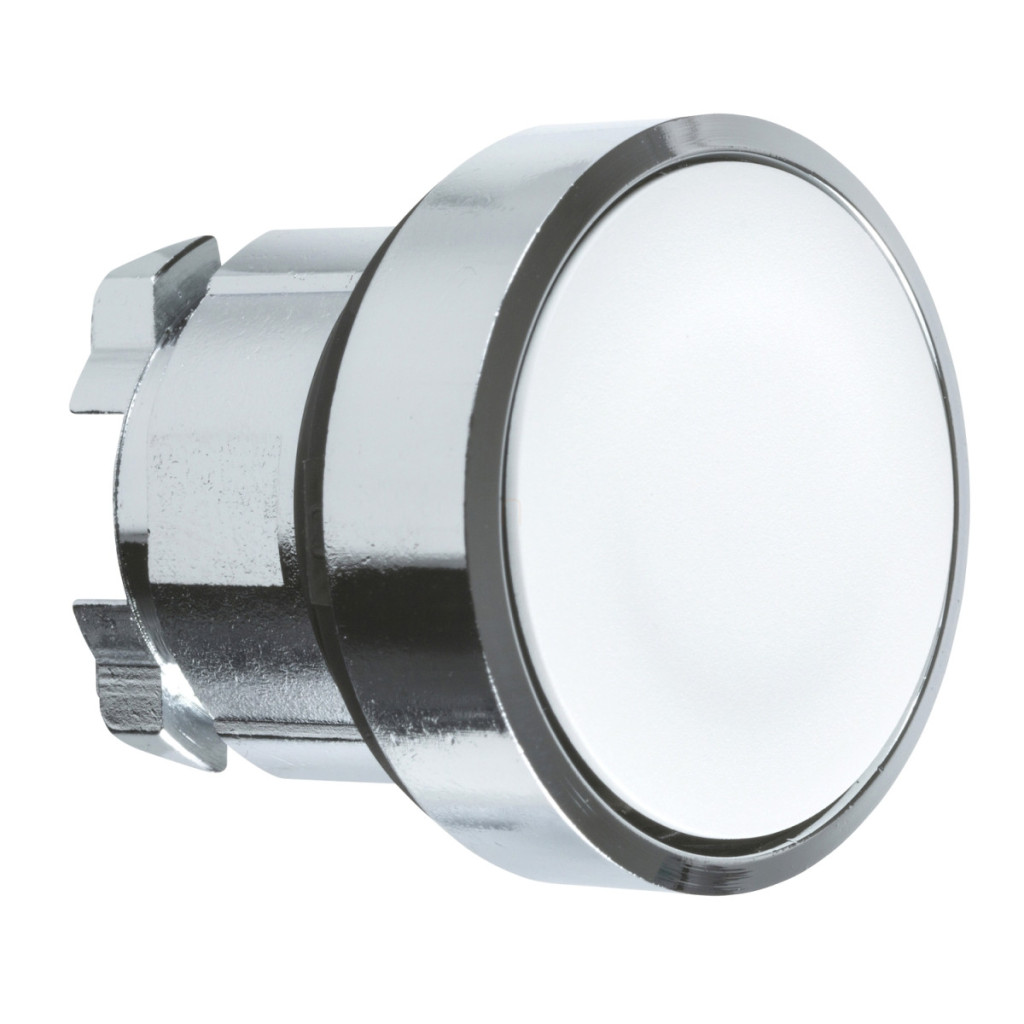

Capul butonului Schneider Electric Harmony XB4 seria ZB4BA1 este un dispozitiv de control industrial de înaltă calitate, care se remarcă pe piață prin designul său robust și funcționarea fiabilă. Acest cap buton alb, neiluminat, face parte din familia de produse Harmony XB4, recunoscută pe scară largă pentru durabilitatea și designul său profesional. Capul butonului ZB4BA1 are un cadru metalic cromat, care nu numai că conferă produsului un aspect estetic, dar asigură și o durabilitate excepțională. Suprafața albă, nemarcată, încastrată a butonului are o funcție de revenire cu arc, astfel încât butonul revine automat la poziția inițială după ce a fost apăsat. Designul standard al capului și forma rotundă se potrivesc perfect în orificiul de montare de 22,5 mm, care este una dintre cele mai comune dimensiuni în aplicațiile industriale, făcând produsul ușor de instalat în majoritatea panourilor de control. Capul butonului este extrem de versatil, deoarece poate fi combinat cu diferite contacte electrice pentru a se potrivi funcției de control dorite. Parametrii tehnici ai capului butonului ZB4BA1 sunt impresionanți. Durata sa de viață mecanică este de 10 milioane de cicluri de comutare, ceea ce asigură o durată de funcționare excepțional de lungă, chiar și în condiții de utilizare intensivă. Gradul său de protecție este IP66, IP67, IP69 și IP69K, ceea ce oferă o protecție completă împotriva prafului și a jeturilor puternice de apă și permite, de asemenea, curățarea cu jeturi de apă de înaltă presiune și temperatură ridicată. În plus, gradele de protecție NEMA 13 și NEMA 4X garantează o funcționare fiabilă cu ulei, lichide de răcire necorozive și substanțe corozive. Rezistența la impact IK06 oferă o protecție suplimentară împotriva impactului mecanic. Produsul poate funcționa într-un interval de temperatură de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în cele mai extreme condiții de mediu. Capul butonului ZB4BA1 oferă o gamă largă de opțiuni de configurare. Codurile de configurare electrică (C1, C2, C11, C15) indică diferite opțiuni de contact, cu până la 9 contacte, blocuri simple sau duble, într-o configurație de montare frontală. Dimensiunile produsului sunt, de asemenea, definite cu precizie: lățimea și înălțimea totală conform CAD sunt ambele de 29 mm, în timp ce adâncimea totală este de 28 mm. Capul butonului Schneider Electric ZB4BA1 este fabricat conform celor mai înalte standarde de calitate și respectă numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 nr. 14, JIS C8201-1 și JIS C8201-5-1. Produsul are diverse certificări, precum BV, CSA, DNV, LROS și UL, ceea ce sporește și mai mult fiabilitatea și utilitatea sa în diverse medii industriale.
Schneider Electric Harmony XB4 - ZB4BA1 - cap metalic pentru buton apăsat, Ø22, retur, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22,5 mm
Cantitate de vânzare: 1
Tip cap: Standard
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb, încastrat, nemarcat
Culoarea capacului/actuatorului sau a lentilei: Alb
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: C1 <9 contacte utilizând blocuri simple în montare frontală
C2 <9 contacte utilizând blocuri simple și duble în montare frontală
C11 <3 contacte utilizând blocuri simple în montare frontală
C15 <1 contact utilizând blocuri simple în montare frontală
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I în conformitate cu IEC 60536
Grad de protecție IP: IP66 în conformitate cu IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
