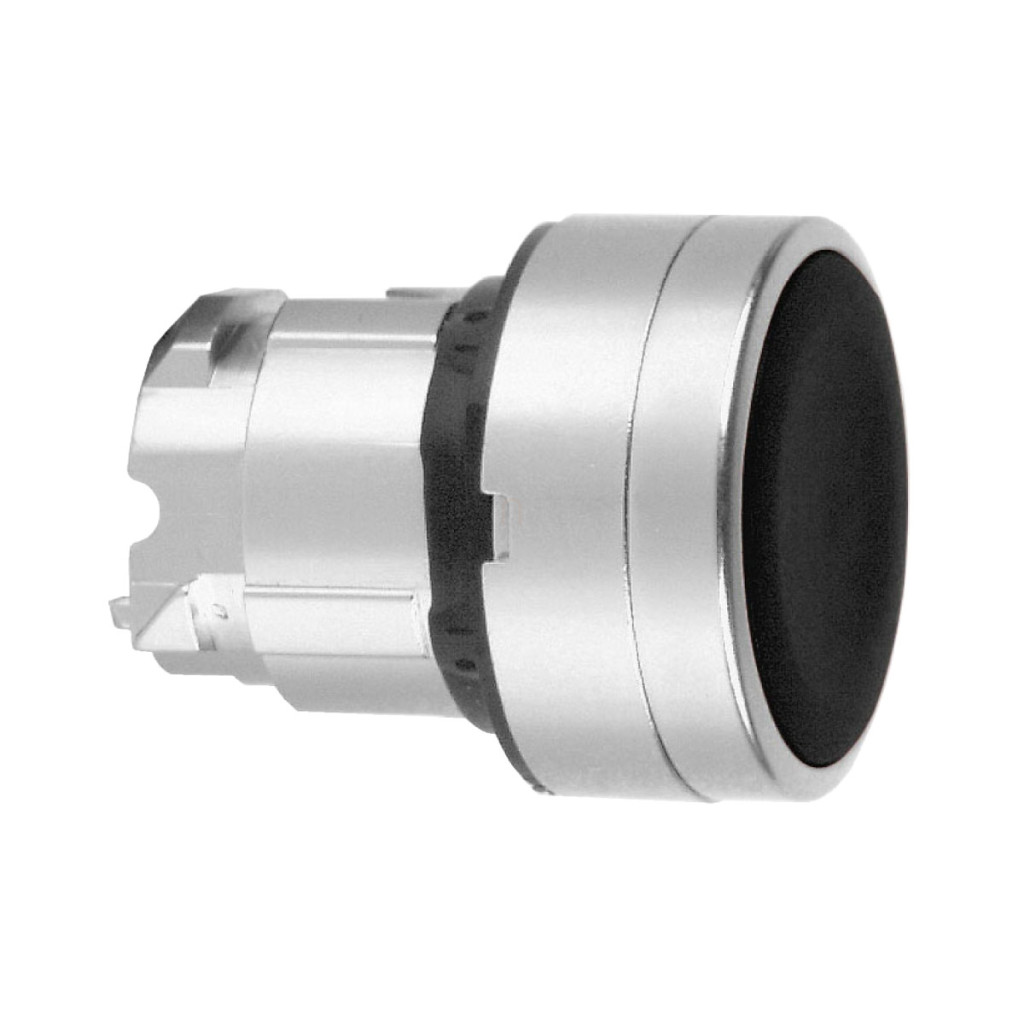

Butonul negru încastrat ZB4BA24 din gama de produse Harmony XB4 de la Schneider Electric este o componentă esențială a panourilor de control industriale și a dulapurilor de comutație. Acest buton fără marcaj, cu un diametru de 22 mm, are o funcție de revenire cu arc, care este cea mai utilizată în mediile industriale, unde funcționarea fiabilă și indicarea clară a stării sunt importante. Capul butonului ZB4BA24 are o placă frontală din metal cromat, care nu numai că oferă un aspect estetic, dar și crește semnificativ durata de viață a produsului și rezistența la diverse influențe industriale. Designul negru încastrat asigură un design ergonomic și un nivel ridicat de utilizare. O caracteristică specială a butonului este marginea sa de protecție înaltă, care împiedică acționarea accidentală. Profilul operatorului este negru, încastrat și nemarcat, ceea ce îl face ideal pentru aplicații în care sunt necesare marcaje personalizate ulterior sau în care se dorește o codificare clară a culorilor. Produsul se instalează într-o deschidere cu diametrul de 22,5 mm, care este o dimensiune standard pentru dulapurile industriale de comutație și panourile de control. Schneider Electric ZB4BA24 oferă o durabilitate mecanică excepțională, cu o durată de viață de până la 10 milioane de cicluri de comutare. Această valoare remarcabilă depășește semnificativ media din industrie și garantează o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. Butonul poate fi utilizat cu mai multe configurații electrice diferite: cod C1 cu mai puțin de 9 contacte cu blocuri simple montate frontal, cod C2 cu mai puțin de 9 contacte cu blocuri simple și duble montate frontal, cod C11 cu mai puțin de 3 contacte cu blocuri simple montate frontal și cod C15 cu mai puțin de 1 contact cu blocuri simple montate frontal. Această flexibilitate face ca produsul să fie potrivit pentru utilizare într-o gamă largă de aplicații. ZB4BA24 este vândut ca element de bază, permițând utilizatorilor să selecteze liber blocurile de contact adecvate pentru cerințele specifice ale aplicației lor. Capul butonului Schneider Electric ZB4BA24 oferă o rezistență excepțională la mediul înconjurător. Cu clase de protecție IP66, IP67, IP69 și IP69K, produsul este complet rezistent la apă, praf și jeturi de apă de înaltă presiune. De asemenea, are o clasă de rezistență la impact IK06 și o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C. Produsul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale unde este necesar un nivel ridicat de protecție. Rezistența sa la vibrații este de 5 gn (f=2...500 Hz), rezistența la impact este de 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală și 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală. Butonul respectă numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1. Produsul este certificat de BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, ceea ce sporește și mai mult fiabilitatea și aplicabilitatea sa în proiecte internaționale.
Schneider Electric Harmony XB4 - ZB4BA24 - cap de buton încastrat negru Ø22 retur fără marcaj date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Negru încastrat, nemarcat
Informații suplimentare despre actuator: Margine de protecție înaltă
Culoarea capacului/actuatorului sau lentilei: Negru
Parametri tehnici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 pentru mai puțin de 9 contacte cu blocuri simple pentru montare frontală
C2 pentru mai puțin de 9 contacte cu blocuri simple și duble pentru montare frontală
C11 pentru mai puțin de 3 contacte cu blocuri simple pentru montare frontală
C15 pentru mai puțin de 1 contact cu blocuri simple pentru montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Specificații de instalare
Grosime minimă a plăcii de circuit: 1,6 mm / 0,06 in.
Diametru decupaj: 22,4 mm ± 0,1 / 0,88 in. ± 0,004
Orientare carcasă/colier de montare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b).
Cuplu de strângere șurub ZBZ 006: 0,6 N.m (5,3 lbf.in) max.
