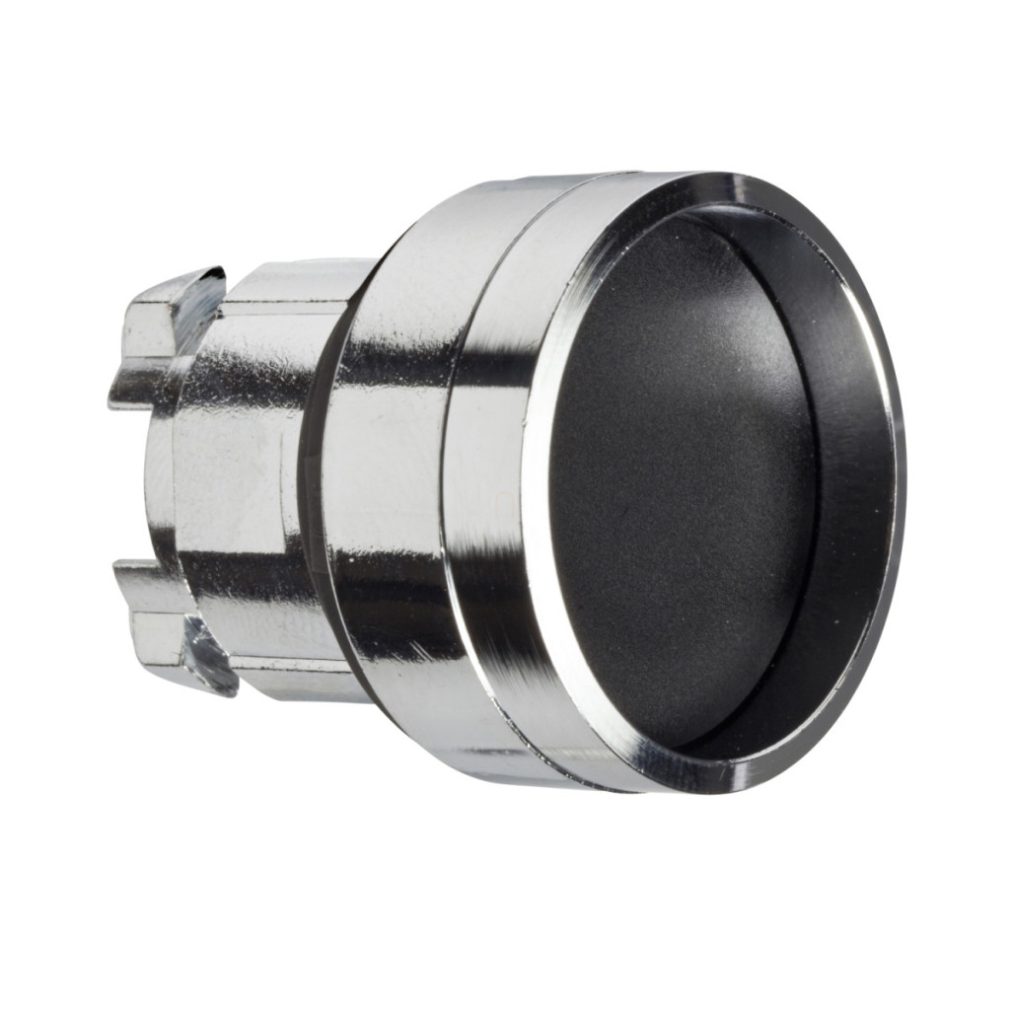

ZB4BA26 din seria Harmony XB4 de la Schneider Electric este un buton premium cu design neiluminat. Acest buton negru, încastrat, rotund face parte din familia de produse Harmony XB4, recunoscută pe scară largă pentru designul său robust și fiabilitatea excelentă în medii industriale. Modelul ZB4BA26 este un buton standard, nemarcat, negru, cu margine înaltă, care se potrivește perfect în orificiile de montare de 22,5 mm. Designul metalic cromat nu numai că oferă un aspect estetic, dar garantează și o durabilitate excepțională în utilizarea industrială de zi cu zi. Mecanismul de acționare cu revenire prin arc asigură revenirea automată a butonului la poziția inițială după eliberare, ceea ce îl face ideal pentru utilizarea ca întrerupător momentary. În ceea ce privește parametrii tehnici, modelul ZB4BA26 are specificații impresionante. Durata de viață mecanică a dispozitivului este extrem de mare, cu 10 milioane de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă în industrie. Produsul are mai multe clase de protecție IP: IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și diferite grade de protecție împotriva apei, inclusiv protecție împotriva jeturilor de apă de înaltă presiune. De asemenea, are clase de protecție NEMA 13 și NEMA 4X. Rezistența sa la impact este clasificată IK06 conform IEC 50102, ceea ce oferă o protecție adecvată împotriva impactului mecanic. Produsul poate fi utilizat într-o gamă largă de temperaturi, cu temperaturi de funcționare și depozitare între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul ZB4BA26 este compatibil cu diverse coduri de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple, montate frontal), C2 (max. 9 contacte utilizând blocuri simple și duble, montate frontal), C11 (max. 3 contacte utilizând blocuri simple, montate frontal) și C15 (max. 1 contact utilizând blocuri simple, montate frontal). În ceea ce privește dimensiunile fizice, lățimea și înălțimea totală conform CAD sunt ambele de 29 mm, în timp ce adâncimea este de 31 mm. Modelul ZB4BA26 este conform cu o serie de standarde internaționale, printre care: IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-5 și JIS C8201-1. Calitatea și fiabilitatea sa sunt, de asemenea, certificate de organisme de certificare renumite, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL.
Schneider Electric Harmony XB4 - ZB4BA26 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Pentru butoane fără iluminare
Denumirea scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Caracteristici de funcționare
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Negru, încastrat, nemarcat
Informații suplimentare despre acționare: Margine înaltă
Culoarea capacului/actuatorului sau lentilei: Negru
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 pentru până la 9 contacte utilizând blocuri individuale pentru montare frontală; C2 max. 9 contacte utilizând blocuri simple și duble pentru montare frontală; C11 max. 3 contacte utilizând blocuri simple pentru montare frontală; C15 pentru max. 1 contact utilizând blocuri individuale pentru montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529; IP67; IP69; IP69K
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4; UL 508; IEC 60947-5-1; JIS C8201-5-1; IEC 60947-1; CSA C22.2 Nr. 14; IEC 60947-5-5; JIS C8201-1
Certificări de produs: BV; CSA; DNV; LROS (Lloyds Register of Shipping); listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27.
