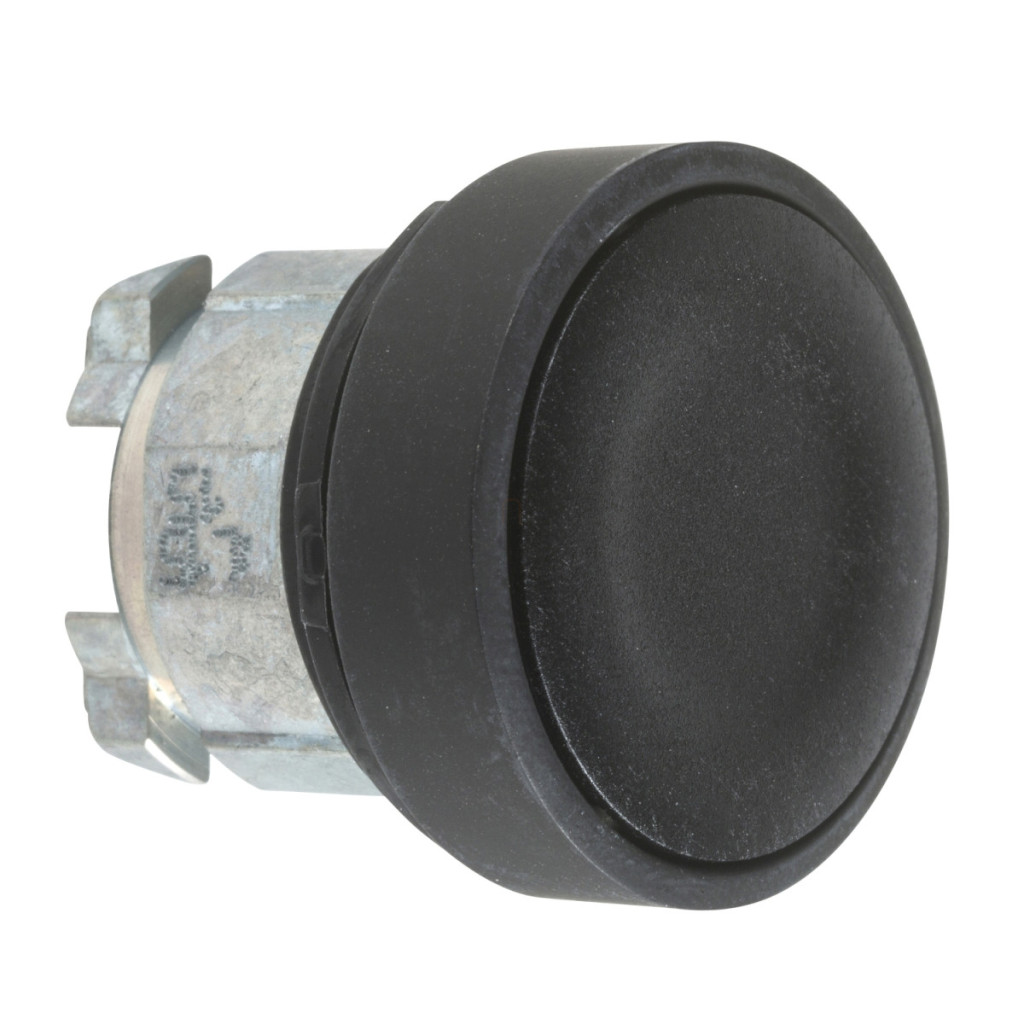

Capul butonului neiluminat ZB4BA27 din gama de produse Harmony XB4 de la Schneider Electric aparține categoriei dispozitivelor de comutare industriale fiabile și durabile. Această componentă de precizie este un element esențial al butoanelor concepute pentru panouri de control industriale și sisteme de automatizare, asigurând o durată lungă de viață și performanțe constante chiar și în cele mai exigente condiții. ZB4BA27 este un cap de buton negru, cu suprafață netedă, fără marcaje, care se potrivește într-un orificiu de montare standard de 22,5 mm. O caracteristică cheie a produsului este cadrul său metalic negru, care oferă o rezistență excelentă la impactul mecanic. Butonul utilizează un mecanism de acționare cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după eliberare, fiind ideal pentru funcții de comutare momentană. Produsul are un design standard al capului și un cap indicator rotund, care asigură un aspect estetic pe panoul de control. Parametrii tehnici ai seriei Harmony XB4 sunt impresionanți. Capul butonului ZB4BA27 are o durată de viață mecanică excepțională de 10 milioane de cicluri de funcționare, ceea ce este remarcabil în industrie. Rezistența sa la mediul înconjurător este, de asemenea, demnă de remarcat: are niveluri de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, care asigură protecție completă împotriva prafului și diferite niveluri de protecție împotriva apei, inclusiv rezistență la jeturi de apă de înaltă presiune. De asemenea, are clasificări NEMA 13 și NEMA 4X și oferă rezistență la impact IK06 conform IEC 50102. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare și depozitare, de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. ZB4BA27 oferă diverse opțiuni de configurare electrică: Cod C1 pentru <9 contacte utilizând blocuri simple cu fixare inițială, cod C2 pentru <9 contacte utilizând blocuri simple și duble cu fixare inițială, cod C11 pentru <3 contacte utilizând blocuri simple cu fixare inițială și cod C15 pentru <1 contact utilizând blocuri simple cu fixare inițială. Produsul este comercializat ca element de bază compatibil cu alte componente ale sistemului Harmony. Instrucțiunile de instalare conțin informații detaliate privind decupajele panoului, instalarea și cerințele de distanță. Produsul are dimensiuni CAD de 29 mm lățime, 29 mm înălțime și 28 mm adâncime. Butonul are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. ZB4BA27 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-1, CSA C22.2 Nr. 14 și JIS C8201, și este, de asemenea, certificat de BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL.
Schneider Electric Harmony XB4 - ZB4BA27 - date tehnice cap buton metalic
Caracteristici generale
Linie de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a produsului: ZB4
Materialul inelului plăcii frontale: Metal negru
Diametru de montare: 22,5 mm
Tip cap: Standard
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Negru, neted, fără marcaje
Culoarea capacului/actuatorului sau a lentilei: Negru
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 <9 contacte cu blocuri individuale utilizând prima fixare
C2 <9 contacte utilizând blocuri individuale și duble cu prima fixare
C11 <3 contacte utilizând blocuri individuale cu prima fixare
C15 <1 contact utilizând blocuri individuale cu prima fixare
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Certificări și conformitate
Standarde: UL 508
IEC 60947-1
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
JIS C8201-5-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listat
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
