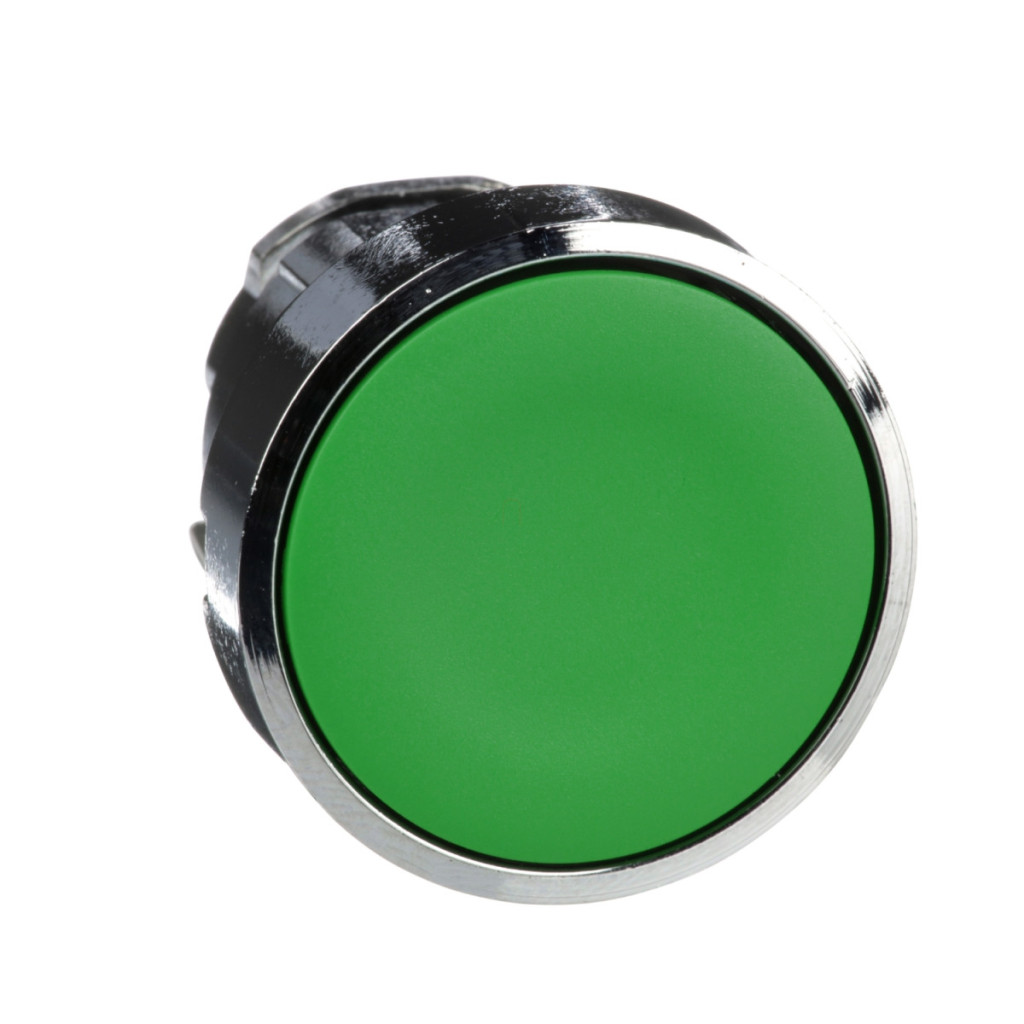

Capul butonului Schneider Electric Harmony XB4 seria ZB4BA3 oferă o soluție de automatizare industrială de înaltă calitate pentru panouri de control și interfețe de operare. Acest buton verde, neiluminat, are un design robust și o durabilitate remarcabilă, fiind ideal pentru aplicații industriale. Butonul metalic cromat ZB4BA3 are un design rotund standard, cu un actuator încastrat, nemarcat. Diametrul standard de montare de 22,5 mm asigură o instalare fără probleme în majoritatea panourilor de control utilizate în aplicații industriale. Datorită funcționării cu revenire prin arc, butonul verde rămâne activ numai atât timp cât îl țineți apăsat, apoi revine automat la poziția normală, ceea ce sporește siguranța operațională. Modelul ZB4BA3 din seria Harmony XB4 este extrem de durabil, garantând 10 milioane de cicluri de comutare, ceea ce asigură ani de funcționare fiabilă chiar și în cele mai intensive aplicații industriale. Capul butonului poate fi utilizat cu o varietate de coduri de configurare electrică: cu codul C1 pentru mai puțin de 9 contacte utilizând blocuri simple pentru montarea pe panoul frontal, codul C2 pentru mai puțin de 9 contacte, utilizând blocuri simple și duble pentru montarea pe panoul frontal, codul C11 pentru mai puțin de 3 contacte, utilizând blocuri simple pentru montarea pe panoul frontal, și codul C15 pentru mai puțin de 1 contact, utilizând blocuri simple pentru montarea pe panoul frontal. Această versatilitate vă permite să echipați echipamentul cu caracteristicile de funcționare exacte de care aveți nevoie. Capul butonului ZB4BA3 oferă un nivel ridicat de protecție chiar și în medii industriale dure: are niveluri de protecție IP66, IP67, IP69 și IP69K, precum și clasificări NEMA 13 și NEMA 4X. Acest lucru asigură o protecție eficientă împotriva prafului, umezelii și jeturilor de apă. Clasa de rezistență la impact IK06 sporește și mai mult durabilitatea produsului. Butonul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, atât pentru depozitare, cât și pentru funcționare. Este conform cu numeroase standarde internaționale, printre care: JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. Calitatea și fiabilitatea capului butonului Schneider Electric ZB4BA3 sunt certificate de mai multe certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. De asemenea, are o rezistență excelentă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, și o rezistență la impact de 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27 și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală, tot conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BA3 date tehnice
Informații generale
Familia de produse: Harmony XB4
Tipul produsului: Pentru butoane neiluminate
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Tip design cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Culoarea actuatorului/lentilei: Verde
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 pentru mai puțin de 9 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C2 pentru mai puțin de 9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C11 pentru mai puțin de 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C15 pentru mai puțin de 1 contact utilizând blocuri simple pentru montarea pe panoul frontal
Prezentarea dispozitivului: Element de bază. Condiții de mediu. Tratament de protecție: TH. Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C. Temperatura aerului ambiant pentru funcționare: -40 până la 70 °C. Categorie de supratensiune: Clasa I conform IEC 60536. -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
