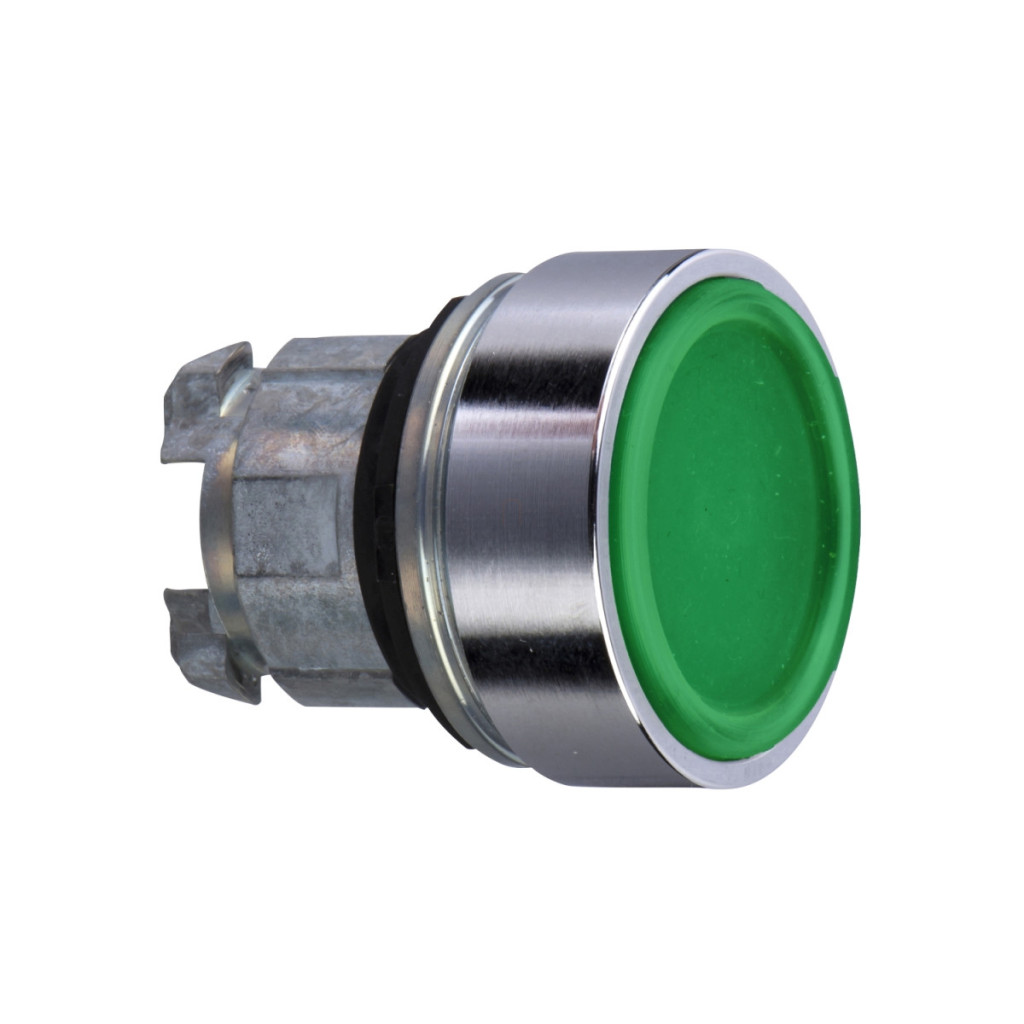

Gama de produse Schneider Electric Harmony XB4 ZB4BA34 cu buton verde oferă o soluție de control robustă și fiabilă pentru o gamă largă de aplicații industriale și comerciale. Acest buton neiluminat reprezintă designul de calitate superioară al seriei XB4, care asigură performanțe excelente și durabilitate chiar și în cele mai exigente medii. ZB4BA34 este un buton verde, încastrat, nemarcat, care poate fi montat într-o gaură de 22,5 mm și are o placă frontală din metal cromat. Dispozitivul este un element de bază la care se poate conecta un bloc electronic opțional pentru a obține funcționalitatea de control dorită. Butonul este de tip cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după eliberare. Butonul verde cu protecție înaltă are o suprafață netedă, nemarcată, astfel încât poate fi etichetat după dorință sau utilizat în locuri în care codul de culoare oferă suficiente informații operatorului. Parametrii tehnici ai produsului atestă performanțele sale remarcabile. Durata de viață mecanică a butonului este excepțional de mare, de 10.000.000 de cicluri de comutare. Ansamblul electric poate fi selectat cu diferite coduri: C1 (<9 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C2 (<9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal), C11 (<3 contacte utilizând blocuri simple pentru montarea pe panoul frontal) sau C15 (<1 contact utilizând blocuri simple pentru montarea pe panoul frontal). Produsul are dimensiuni compacte: 29 mm lățime, 29 mm înălțime și 31 mm adâncime, ceea ce îl face ușor de integrat în diverse panouri de control. ZB4BA34 are niveluri de protecție remarcabile: IP66, IP67, IP69 și IP69K conform IEC 60529, precum și certificarea NEMA 13 și NEMA 4X. Acest lucru oferă o protecție excepțională împotriva prafului, apei și jeturilor de apă de înaltă presiune, făcând produsul potrivit pentru utilizare în medii umede, prăfuite sau alte medii dure. Clasa de rezistență la impact IK06 oferă protecție mecanică suplimentară. Intervalul de temperatură de funcționare este între -40 °C și +70 °C, ceea ce permite utilizarea produsului în condiții de temperatură extremă. ZB4BA34 este conform cu o serie de standarde internaționale, printre care: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. Produsul are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care garantează calitatea și fiabilitatea sa la nivel mondial. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BA34 - buton verde încastrat Ø22 retur fără marcaj date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde încastrat, nemarcat
Informații suplimentare despre actuator: Margine înaltă
Culoarea capacului/actuatorului sau a lentilei: Verde
Parametri tehnici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 (<9 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C2 (<9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal), C11 (<3 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C15 (<1 contact utilizând blocuri simple pentru montarea pe panoul frontal)
Descrierea dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații privind instalarea
Diametru decupaj panou: 22,4 mm ± 0,1
Grosime minimă placă de circuit: 1,6 mm / 0,06 in
Cuplu de strângere șurub: 0,6 N.m (5,3 lbf.in) max
