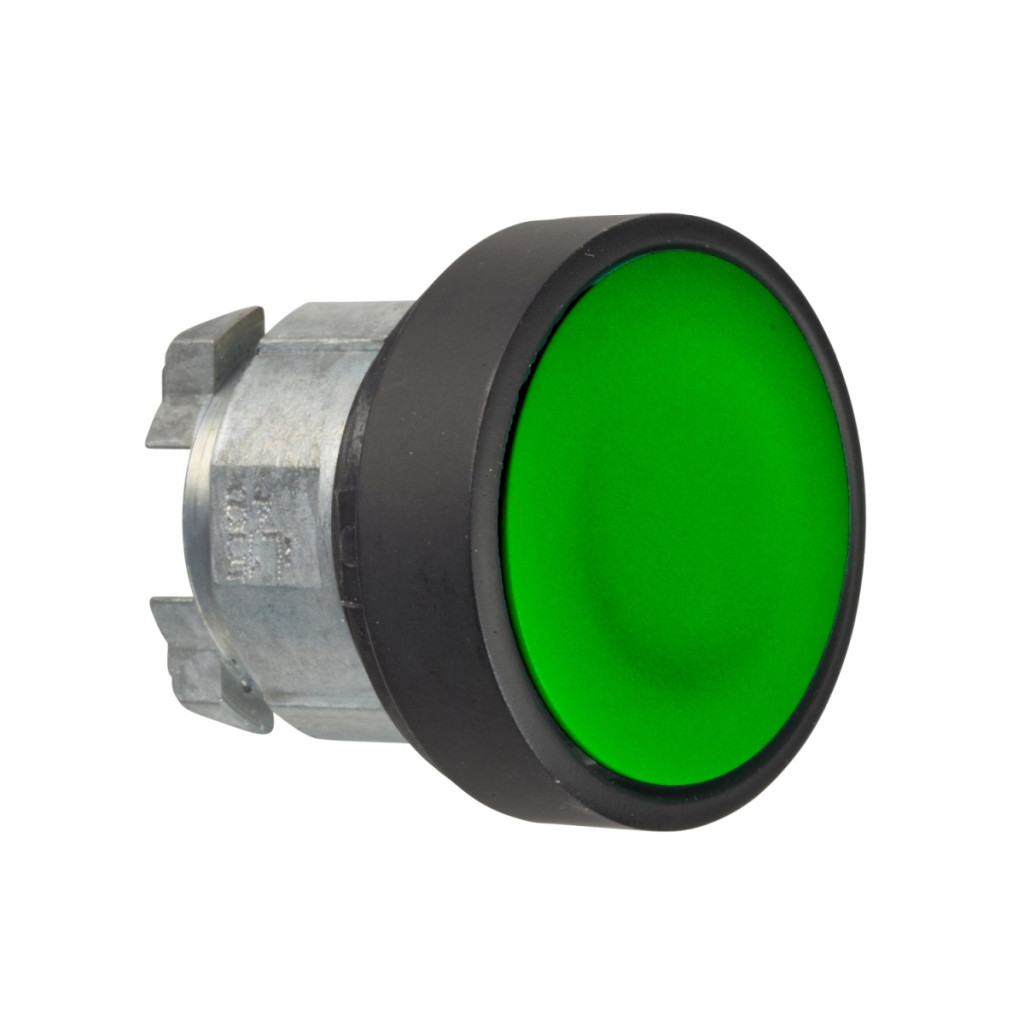

Capul butonului neiluminat Schneider Electric Harmony XB4 seria ZB4BA37 este un dispozitiv de control profesional care oferă o fiabilitate remarcabilă în medii industriale și sisteme automatizate. Acest cap de buton verde, rotund, încastrat se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea tablourilor de distribuție industriale și panourilor de control. Produsul are un cadru metalic negru, care nu numai că oferă un aspect estetic, dar și crește semnificativ durabilitatea și rezistența mecanică. Funcționarea cu revenire prin arc garantează o comutare fiabilă și o durată de viață lungă - durata de viață mecanică este excepțional de mare, de 10 milioane de cicluri de comutare. Acest lucru este deosebit de important în aplicații care necesită comutări frecvente, cum ar fi liniile de producție, mașinile sau panourile de control. Acest membru al seriei Harmony XB4 are proprietăți de protecție excelente. Clasele de protecție IP66, IP67, IP69 și IP69K asigură rezistența comutatorului la praf, apă și chiar jeturi de apă de înaltă presiune. Conformitatea cu NEMA 13 și NEMA 4X confirmă, de asemenea, rezistența sa excelentă la mediul înconjurător. În plus față de rezistența la impact IK06, comutatorul poate rezista la vibrații de 5 gn și șocuri de până la 50 gn, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, permițând o gamă largă de aplicații în diferite condiții climatice. Butonul ZB4BA37 poate fi utilizat cu diferite configurații electrice, cum ar fi codurile C1, C2, C11 sau C15, ceea ce îl face flexibil pentru diferite sarcini de control. Sunt disponibile instrucțiuni detaliate de instalare și desene pentru montarea pe plăci cu circuite imprimate sau pentru conectarea cu șuruburi, conectori plug-in sau Faston, facilitând instalarea. Butonul servește ca element de bază standard la care pot fi atașate diverse blocuri de contact. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, și are certificări BV, CSA, DNV și UL, confirmând calitatea și fiabilitatea sa la nivel global.
Schneider Electric Harmony XB4 - ZB4BA37 - buton metalic, Ø22, retur, verde, margine neagră date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton apăsat neiluminat
Denumire scurtă a produsului: ZB4
Material cadru: Metal negru
Diametru orificiu de montare: 22,5 mm
Formă cap: Rotundă
Mod de acționare: Revenire cu arc
Profil de funcționare: Verde, încastrat, nemarcat
Culoare funcționare/capac: Verde
Caracteristici suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Cod compoziție electrică: C1, C2, C11, C15 (pentru diferite configurații de contact)
Proiectarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40…+70 °C
Temperatură de funcționare: -40…+70 °C
Categorie de supratensiune: Clasa I (conform IEC 60536)
Protecție IP: IP66 (conform IEC 60529), IP67, IP69, IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK06 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) la o accelerație semisinusoidală conform IEC 60068-2-27
Informații privind montarea
Grosimea minimă a plăcii de circuit: 1,6 mm
Diametru decupaj: 22,4 mm ± 0,1
Orientare carcasă/colier de montare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b)
Cuplu de strângere șurub ZBZ 006: max. 0,6 N.m
