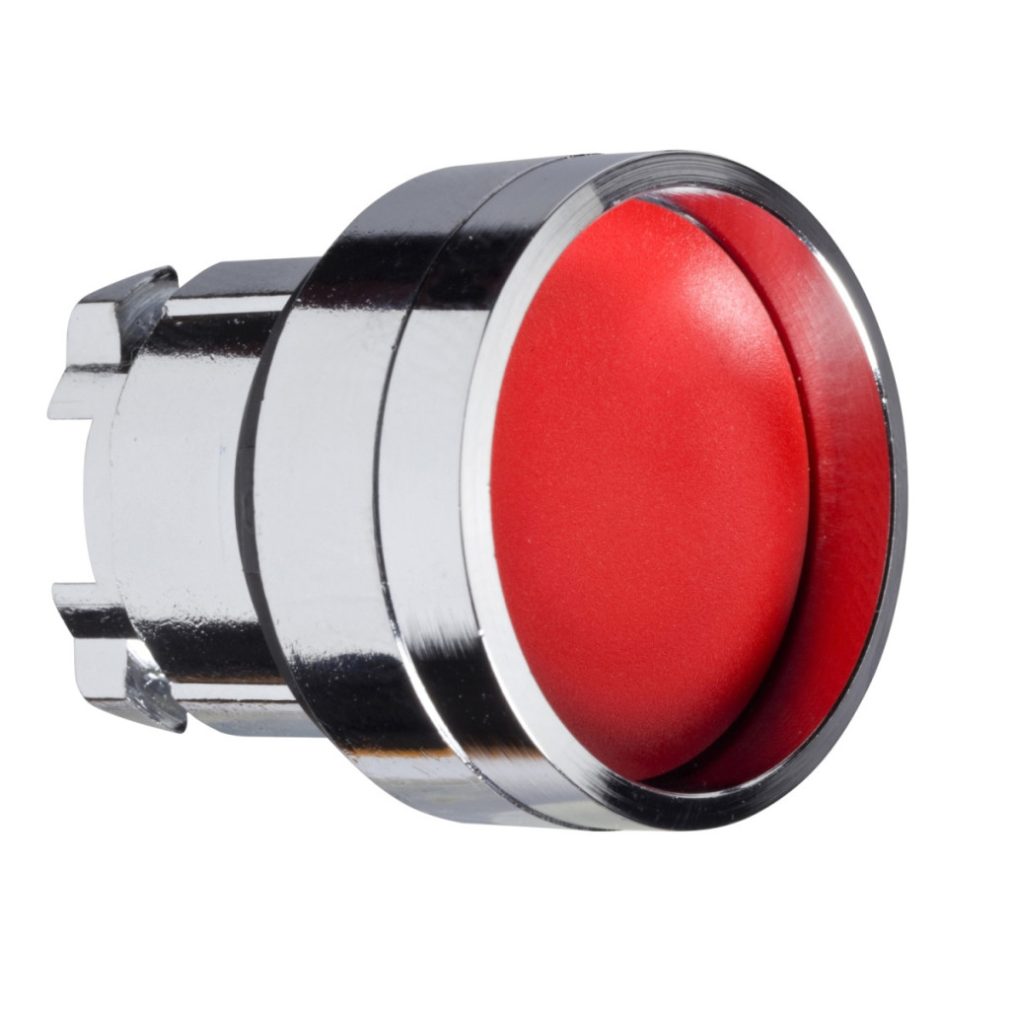

ZB4BA46 din seria Harmony XB4 de la Schneider Electric este un buton profesional din metal placat cu crom de înaltă calitate. Acest produs poate fi utilizat în medii industriale, panouri de control și console de control unde este necesară o funcționare durabilă și fiabilă. Designul roșu, încastrat, oferă o vizibilitate excelentă, în timp ce marginea mai înaltă oferă protecție împotriva acționării accidentale. Capul butonului ZB4BA46 se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea panourilor de control industriale. Mecanismul de revenire cu arc asigură că butonul revine întotdeauna la poziția inițială după apăsare, ceea ce este ideal pentru funcțiile de comutare momentană. La proiectarea produsului, Schneider Electric a acordat o atenție deosebită ergonomiei și ușurinței în utilizare, păstrând în același timp caracterul său industrial robust. Designul special încastrat al butonului și marginea înaltă oferă protecție suplimentară împotriva influențelor mediului și a acționării accidentale. ZB4BA46 are parametri tehnici remarcabili. Dispozitivul are o durată de viață mecanică extrem de lungă, oferind 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. Capul butonului poate fi utilizat cu diferite coduri de asamblare electrică (C1, C2, C11, C15), ceea ce asigură o aplicabilitate flexibilă cu diferite configurații de contact. Capul indicator rotund standard, revenirea cu arc și suprafața de operare roșie, nemarcată, fac ca funcția sa să fie clar identificabilă pe panoul de control. Dimensiunile CAD ale produsului (29 mm lățime, 29 mm înălțime și 31 mm adâncime) permit un design compact chiar și în spații înguste. Capul butonului ZB4BA46 are clase de protecție remarcabile: protecție IP66, IP67, IP69 și IP69K, precum și clase NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului, a apei și a jeturilor de apă de înaltă presiune. Rezistența la impact IK06 adaugă o robustețe suplimentară. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare și depozitare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Schneider Electric ZB4BA46 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1, și este certificat de BV, CSA, DNV, LROS și UL. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2-500 Hz) și la șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms), asigurând o funcționare fiabilă chiar și în medii industriale expuse la vibrații.
Schneider Electric Harmony XB4 - ZB4BA46 - cap metalic pentru buton, Ø22, retur, încastrat, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB4
Material margine: Metal cromat
Diametru de montare: 22,5 mm
Formă cap: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu încastrat, nemarcat
Informații suplimentare despre acționare: Margine înaltă
Culoarea capacului/butonului de acționare sau a lentilei: Roșu
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică:
C1: <9 contacte, blocuri simple montate frontal
C2: <9 contacte, blocuri simple și duble montate frontal
C11: <3 contacte, blocuri simple montate frontal
C15: <1 contact, cu blocuri simple montate frontal
Caracteristici de mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP66 (conform IEC 60529), IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 (conform IEC 50102)
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
