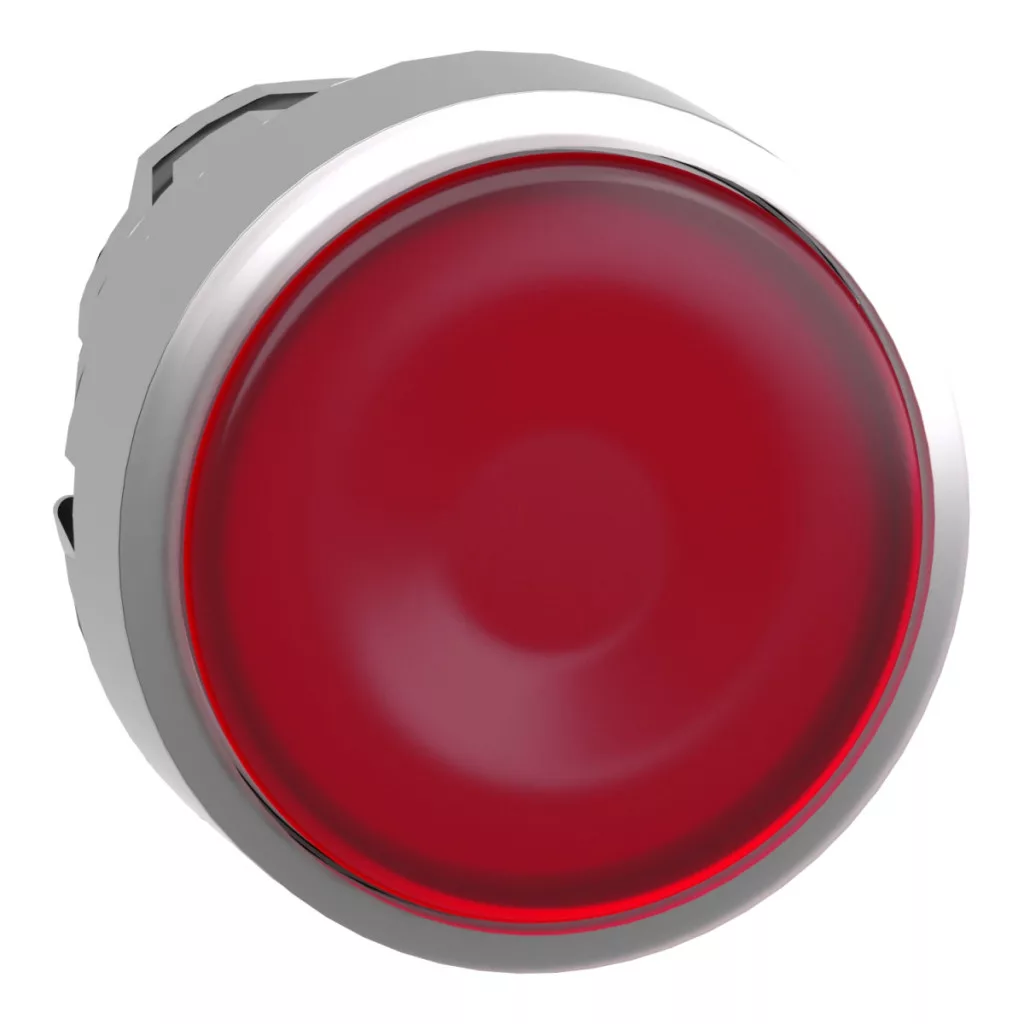

Capul de buton iluminabil ZB4BA48 din seria Harmony XB4 de la Schneider Electric este un element de comandă extrem de versatil, care asigură o funcționare fiabilă în domeniul automatizării industriale și al tehnicii de control. Acest buton de calitate superioară, cu structură metalică cromată, reprezintă alegerea perfectă pentru mediile industriale, unde durabilitatea și fiabilitatea sunt cerințe esențiale. Butoanul ZB4BA48, de culoare roșie, cu suprafață încastrată, are un diametru standard de montare de 22,5 mm, care corespunde standardelor industriale și se integrează ușor în majoritatea panourilor de control. O caracteristică specială a dispozitivului este compatibilitatea cu unitățile de iluminare LED universale, iar designul său permite inserarea de etichete și inscripții personalizate, astfel încât îl puteți adapta în funcție de aplicația specifică. Mecanismul de revenire cu arc asigură că butonul revine întotdeauna în poziția inițială după apăsare. Produsul are caracteristici tehnice excepționale: IP66, IP67, IP69 și IP69K, asigurând protecție împotriva pătrunderii prafului și a apei, astfel încât poate fi utilizat în spălătorii industriale și în condiții dure. Rezistența la presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 metri, garantează fiabilitatea chiar și în cazul spălării la presiune ridicată. Butoanul respectă standardele NEMA 13 și NEMA 4X și are o rezistență la impact de grad IK06, conform standardului IEC 62262. Dispozitivul are o durabilitate mecanică excepțională, fiind capabil să efectueze până la 10 milioane de cicluri de comutare fără defecțiuni, ceea ce evidențiază fiabilitatea produselor Schneider Electric. Butonul ZB4BA48 a fost proiectat pentru condiții de mediu extreme, intervalul de temperatură de funcționare și depozitare fiind de -40...+70 °C. Parametrii de rezistență la vibrații sunt de 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform IEC 60068-2-27. Dispune de numeroase certificări internaționale, inclusiv certificările BV, CSA, DNV, LROS și UL, putând fi astfel utilizat la nivel mondial în diverse medii industriale. Butonul poate fi utilizat în diverse configurații electrice, de la aplicații cu blocuri de contacte simple și duble până la soluții cu LED-uri încorporate, ceea ce permite realizarea unei game extrem de variate de sarcini de comutare.
Schneider Electric Harmony XB4 - ZB4BA48 date tehnice
Date generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de buton iluminabil
Denumire scurtă a dispozitivului: ZB4
Compatibilitate produs: LED universal
Material față: Metal cromat
Tip cap: Normal
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotund
Tipul butonului: Cu revenire prin arc
Profil buton: Roșu încastrat, fără marcaj
Informații suplimentare buton: Potrivit pentru inscripționare
Culoarea capacului/acționatorului sau a lentilei: Roșu
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 de cicluri
Cod compoziție electrică: M1, M2, M6, M10, C3, C4, C14
Prezentare dispozitiv: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura de mediu de depozitare: -40...70 °C
Temperatura de mediu de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificate
Standarde: JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
