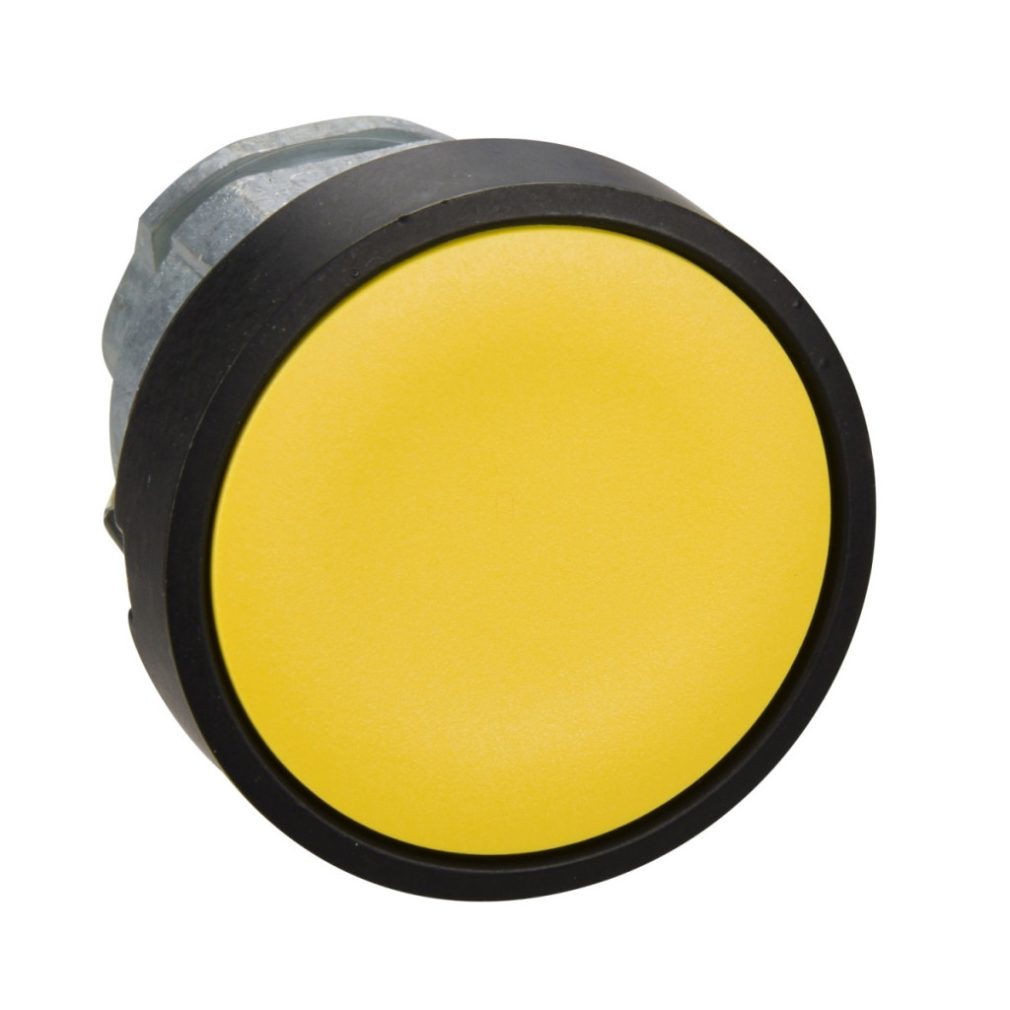

Gama de produse Schneider Electric Harmony XB4 Capul butonului ZB4BA57 este un element de control industrial fiabil, dezvoltat special pentru utilizarea în medii industriale. Acest cap buton galben, neiluminat, se potrivește într-un orificiu de montare standard de 22,5 mm și poate fi utilizat pentru o varietate de sarcini de control în diverse sisteme industriale. Capul butonului ZB4BA57 are o funcție de revenire (arc), ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Elementul de control are un design galben, încastrat, care asigură o ergonomie optimă pentru utilizatori. Produsul este înconjurat de un cadru metalic negru, care nu numai că oferă un aspect estetic, dar și crește durabilitatea produsului. Butonul este fabricat într-un design nemarcat, astfel încât să poată fi adăugate marcaje și simboluri individuale, dacă este necesar. Ca parte a familiei de produse Harmony XB4, butonul ZB4BA57 are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, de 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul poate fi utilizat într-o varietate de configurații electrice: suportă configurația electrică cu cod C1 (maximum 9 contacte utilizând blocuri simple pentru montarea pe panoul frontal), codul C2 (maximum 9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal), codul C11 (maximum 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal) și codul C15 (maximum 1 contact utilizând blocuri simple pentru montarea pe panoul frontal). Capul butonului ZB4BA57 are caracteristici de protecție remarcabile: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și oferă, de asemenea, protecție împotriva diverselor grade de pătrundere a apei, inclusiv jeturi de apă de înaltă presiune. Clasificarea NEMA este 13 și 4X, ceea ce oferă o garanție suplimentară pentru utilizarea în medii industriale dure. Rezistența sa la impact este IK06 conform IEC 50102. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului ZB4BA57 este conform cu o serie de standarde internaționale, precum IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1 și JIS C8201-1. Produsul are multiple certificări internaționale, inclusiv BV, CSA, DNV, LROS și UL, fiind astfel adecvat pentru utilizarea în diverse sisteme industriale din întreaga lume.
Schneider Electric Harmony XB4 - ZB4BA57 - cap metalic pentru buton, Ø22, retur, galben, margine plată date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal negru
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Galben neted, fără marcaje
Culoarea actuatorului/lentilei: Galben
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 pentru maximum 9 contacte cu blocuri simple pentru montare pe panoul frontal
C2 maximum 9 contacte cu blocuri simple și duble pentru montare pe panoul frontal
C11 maximum 3 contacte cu blocuri simple pentru montare pe panoul frontal
C15 maximum 1 contact cu blocuri simple pentru montare pe panoul frontal
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
