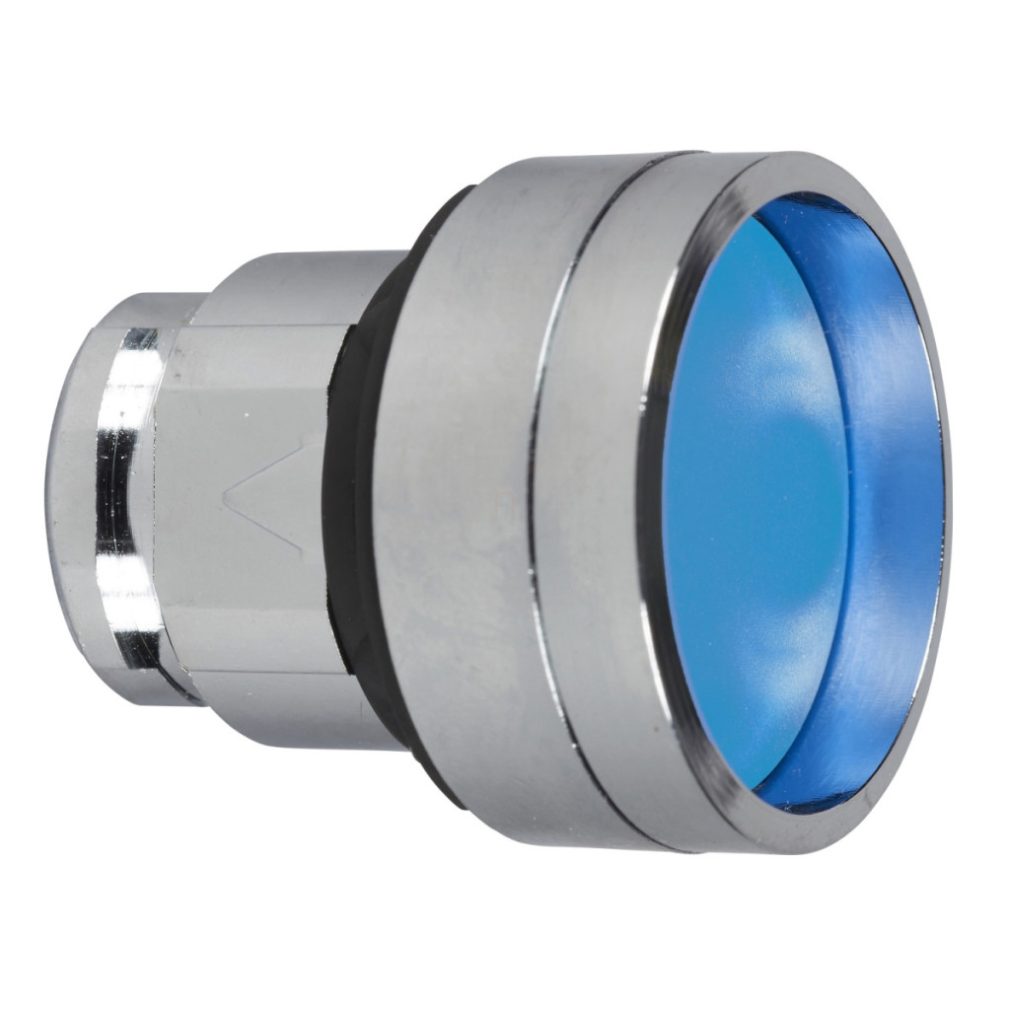

Gama de produse Schneider Electric Harmony XB4 Butonul ZB4BA66 este un element de control industrial de înaltă calitate și extrem de fiabil, care poate fi utilizat într-o gamă largă de aplicații de automatizare și control. Acest buton albastru, încastrat, oferă o durabilitate remarcabilă și un aspect profesional, fiind alegerea perfectă pentru utilizarea în medii industriale. ZB4BA66 este un buton albastru cu cadru metalic cromat, care se potrivește într-un orificiu de montare standard de 22,5 mm. Butonul are un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială după fiecare apăsare. Designul încastrat și marginea de protecție înaltă nu numai că oferă un aspect estetic, dar protejează și împotriva acționării accidentale, în timp ce culoarea albastră ajută la identificarea vizuală rapidă pe panoul de control. Produsul are o suprafață nemarcată, astfel încât poate fi etichetat cu marcaje și simboluri personalizate, după cum este necesar. Capul butonului din seria Schneider Electric Harmony XB4 ZB4BA66 are proprietăți mecanice și electrice excepționale. Produsul are o durată de viață mecanică impresionantă de 10 milioane de cicluri, asigurând o funcționare pe termen lung, fără probleme, chiar și în cele mai intense medii industriale. Butonul are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, oferind o protecție excelentă împotriva prafului, apei și spălării cu presiune înaltă. De asemenea, are clase de protecție NEMA 13 și NEMA 4X, ceea ce îl face potrivit pentru utilizare într-o gamă largă de condiții de mediu. Capul butonului ZB4BA66 este potrivit pentru crearea unui număr de configurații electrice. Poate fi utilizat cu diferite aranjamente de contacte în conformitate cu codurile de asamblare electrică C1, C2, C11 și C15. Configurația poate fi extinsă până la 9 contacte cu montare frontală a blocurilor simple și duble. Produsul este potrivit pentru depozitare și funcționare la temperaturi ambientale cuprinse între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Are protecție la supratensiune de clasa I în conformitate cu IEC 60536. ZB4BA66 este rezistent la vibrații de 5 gn (f = 2-500 Hz) conform IEC 60068-2-6 și are o rezistență la impact de 30 gn și 50 gn conform IEC 60068-2-27, asigurând o fiabilitate remarcabilă chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB4 - ZB4BA66 - buton metalic, Ø22, retur, încastrat, albastru date tehnice
Caracteristici principale
Tip produs: Buton
Familie de produse: Harmony XB4
Material: Metal cromat
Culoare: Albastru
Tip de funcționare: Revenire cu arc
Diametru de montare: 22,5 mm
Profil de funcționare: Albastru, încastrat, nemarcat
Informații suplimentare: Cu margine de protecție înaltă
Dimensiuni
Lățime totală: 29 mm
Înălțime totală: 29 mm
Adâncime totală: 31 mm
Specificații tehnice
Durată de viață mecanică: 10 milioane de cicluri
Cod de asamblare electrică: C1, C2, C11, C15
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Temperatură de funcționare: -40...+70 °C
Temperatură de depozitare: -40...+70 °C Temperatură de funcționare: -40...+70 °C Temperatură de depozitare: -40...+70 °C Clasa de protecție IK: IK06 conform IEC 50102 Temperatură de funcționare: -40...+70 °C Temperatură de depozitare: -40...+70 °C IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 1, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 1, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 1, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 1, IEC 60 IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări: BV, CSA, DNV, LROS, UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații privind instalarea
Grosime minimă a plăcii de circuit: 1,6 mm
Diametru decupaj: 22,4 mm ± 0,1
Orientarea corpului/inelului de montare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b)
Cuplu de strângere pentru șuruburile ZBZ 006: max. 0,6 N·m
