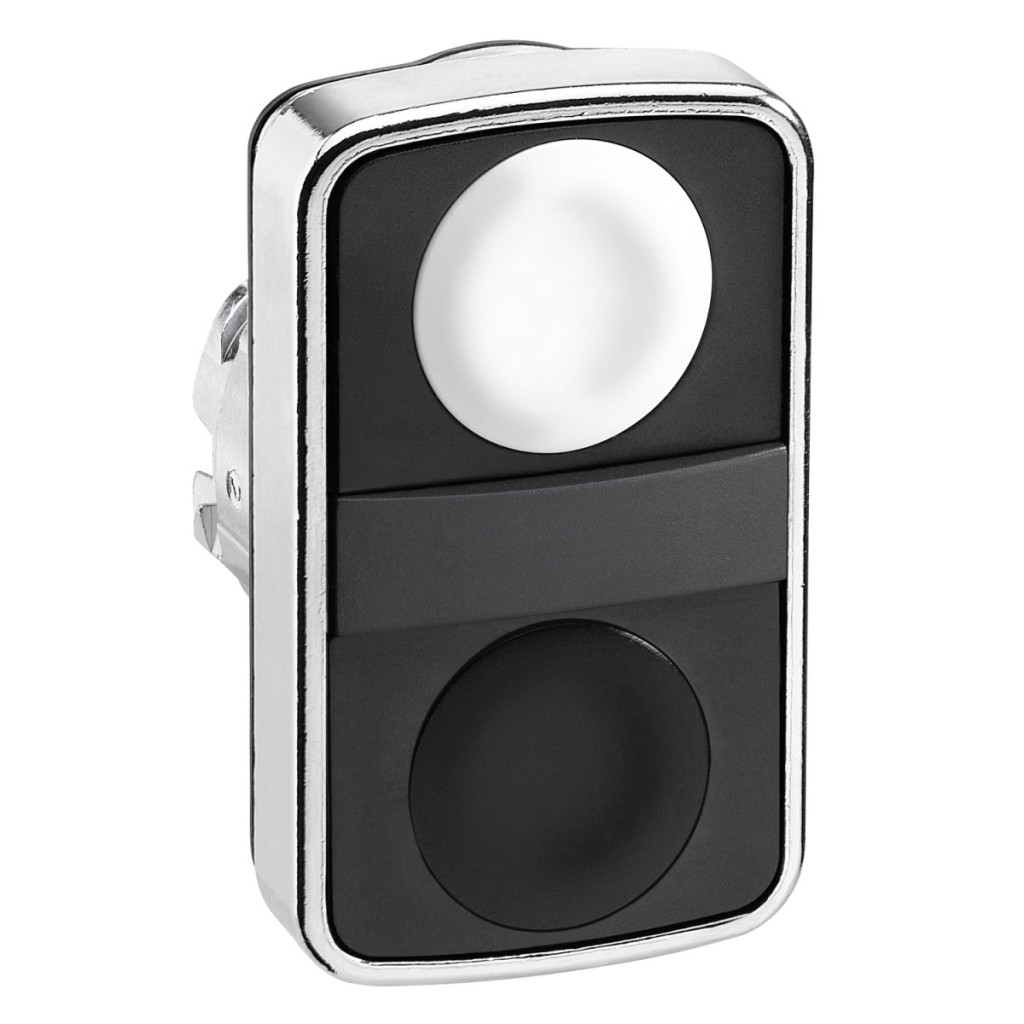

Capul cu buton dublu Schneider Electric Harmony XB4 seria ZB4BA7120 este o componentă esențială a sistemelor profesionale de control industrial, oferind durabilitate și fiabilitate excepționale chiar și în cele mai exigente medii industriale. Acest cap cu buton dublu face parte din gama de produse Schneider Electric Harmony, cunoscută și recunoscută la nivel mondial pentru comutatoarele electrice și dispozitivele de control de înaltă calitate. Designul special al capului cu buton dublu ZB4BA7120 include două butoane separate într-o singură unitate: unul alb și unul negru, fără marcaje, cu suprafață de apăsare încastrată. Designul rectangular unic permite plasarea simultană a două funcții diferite utilizând un singur punct de montare, ceea ce reprezintă o soluție de economisire a spațiului pentru panourile de control. Datorită dimensiunilor sale compacte – cu un diametru de montare de numai 22 mm – poate fi instalat cu ușurință în decupaje de panou de dimensiuni standard, asigurând în același timp un aspect profesional. Datorită cadrului metalic cromat și construcției robuste, butonul ZB4BA7120 este extrem de durabil. Are o durată de viață mecanică impresionantă de până la 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai exigente aplicații industriale. Protecția sa remarcabilă – IP67 și IP69 conform standardului internațional IEC 60529, precum și clasificarea NEMA 13 și NEMA 4X – asigură o protecție perfectă împotriva prafului și umezelii. În plus, clasa de rezistență la impact IK06 crește și mai mult rezistența produsului la impactul mecanic. Capul butonului poate rezista la condiții extreme de spălare cu presiune înaltă, de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Capul butonului dublu ZB4BA7120 este prevăzut cu retur cu arc, ceea ce înseamnă că butonul revine automat la poziția normală după ce a fost apăsat. Acest design îl face ideal pentru sarcini de control care necesită comutare momentană, unde este esențială o funcționare stabilă și fiabilă. Intervalul larg de temperatură de funcționare și depozitare, de la -40 °C la +70 °C, permite utilizarea produsului în condiții de mediu extreme. Butonul este compatibil cu diverse configurații electrice, inclusiv configurații corespunzătoare codurilor C3 (max. 6 contacte), C4 (max. 6 contacte) și C14 (max. 2 contacte), oferind opțiuni de aplicare flexibile pentru diverse sarcini de control. Capul butonului ZB4BA7120 este conform cu diverse standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14, și este certificat de CSA, LROS, BV, UL și DNV, sporind și mai mult aplicabilitatea și fiabilitatea globală a produsului.
Schneider Electric Harmony XB4 - ZB4BA7120 - cap metalic cu buton dublu, Ø22, retur, 1 buton alb și 1 buton negru date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Buton dublu
Denumire scurtă: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Dreptunghiulară
Tip acționare: Revenire cu arc
Profil acționare: 2 butoane încastrate
Descriere acționare: Alb fără marcaj - negru fără marcaj
Date tehnice suplimentare
Profil actuator: Negru încastrat, fără marcaj / Alb încastrat, nemarcat
Durată de viață mecanică: 1.000.000 de cicluri
Culoare marcaj: Marcaj alb pentru capete verzi, roșii sau negre / Marcaj negru pentru cap alb
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Cod de asamblare electrică: C3 <6 contacte pentru montare pe panoul frontal folosind blocuri cu un singur contact / C4 <6 contacte utilizând blocuri cu contact simplu și dublu pentru montarea pe panoul frontal / C14 Descrierea dispozitivului: Element de bază
Parametri de mediu
Temperatura de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529 / IP69 conform IEC 60529
Grad de protecție NEMA: NEMA 13 / NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27 / 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
