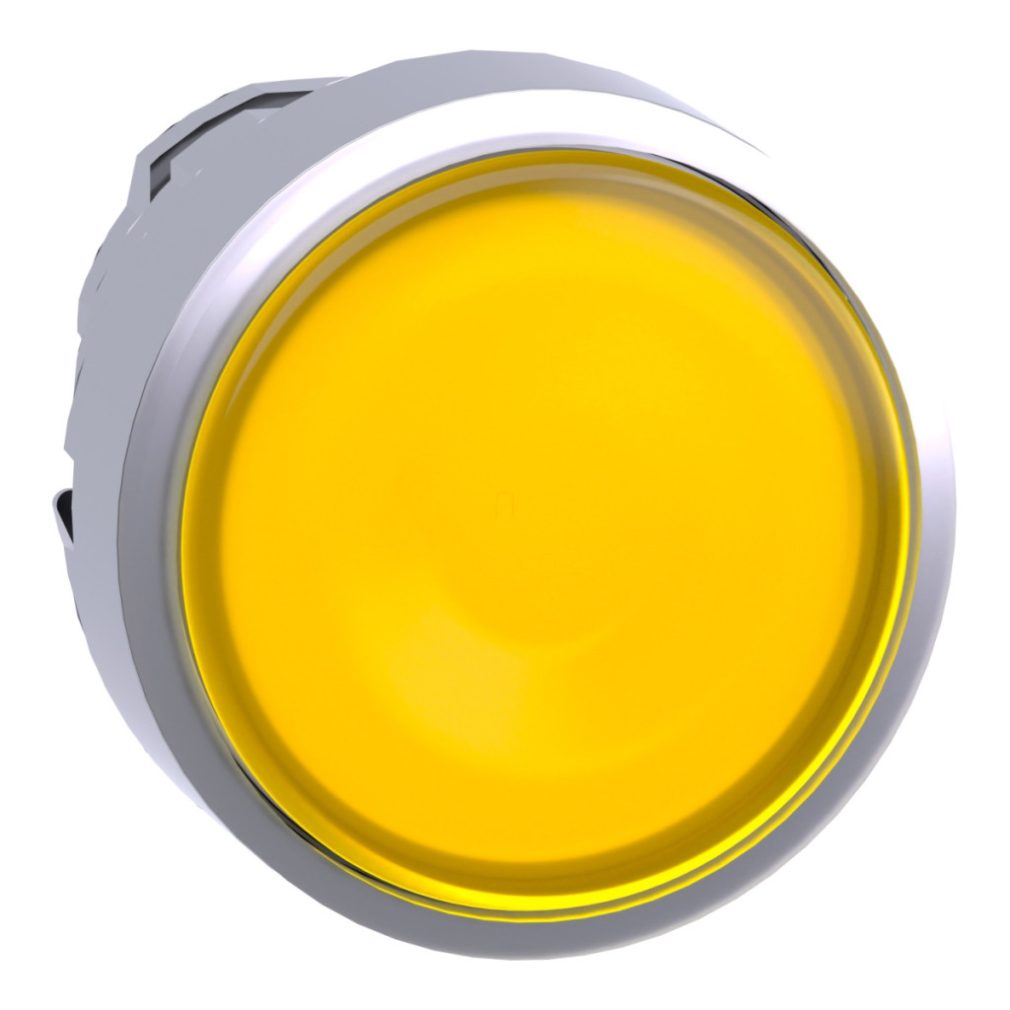

Schneider Electric ZB4BA88 este un buton iluminat de înaltă calitate din gama populară de produse Harmony XB4. Această componentă industrială fiabilă este completarea ideală pentru panourile de control și interfețele de operare, combinând precizia Schneider Electric cu o durată lungă de viață și un design robust. ZB4BA88 este un buton cu cap plat galben, cu diametrul de 22 mm și finisaj metalic cromat, care oferă o protecție excelentă chiar și în cele mai dure medii industriale. Designul produsului permite inserarea de etichete, astfel încât funcția butonului poate fi personalizată, ceea ce este deosebit de util în cazul panourilor de control complexe. Butonul funcționează cu un mecanism de revenire cu arc, asigurând o revenire fiabilă și imediată la poziția inițială după fiecare operațiune. Este compatibil cu unități LED universale, astfel încât funcția de iluminare poate fi ușor integrată în sistemele existente. Este important de menționat că orice modificări cosmetice aduse produsului nu afectează funcționalitatea sau utilizarea sa în condiții de siguranță. Capul butonului iluminat ZB4BA88 este foarte rezistent la influențele mediului, dovadă fiind gradele sale ridicate de protecție: IP66, IP67, IP69, IP69K conform IEC 60529, precum și conformitatea cu NEMA 13 și NEMA 4X. Acestea asigură rezistența produsului la praf, apă și chiar spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Durabilitatea mecanică este remarcabilă, cu până la 10 milioane de cicluri de comutare. Clasa IK06 garantează rezistența la impactul mecanic în conformitate cu IEC 62262. Capul butonului ZB4BA88 poate fi acționat și depozitat la temperaturi ambientale cuprinse între -40 și70 °C, asigurând o gamă largă de aplicații chiar și în condiții extreme. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, confirmând și mai mult calitatea și fiabilitatea sa. În ceea ce privește asamblarea electrică, ZB4BA88 poate fi utilizat în diverse configurații, cu coduri (M1, M2, M6, M10, C3, C4, C14) care se referă la diferite opțiuni de aplicare, cum ar fi montarea frontală a blocurilor simple și duble, cu LED integrat sau transformator. Dimensiunile produsului sunt proiectate cu precizie: lățime totală de 29 mm, înălțime totală de 29 mm și adâncime totală de 30 mm. În ceea ce privește dimensiunile de instalare, diametrul recomandat al orificiului este de 22,5 mm, iar distanțele minime sunt între 30 și 40 mm pe verticală și pe orizontală, în funcție de diferitele moduri de conectare. ZB4BA88 este comercializat ca element de bază, ceea ce permite o integrare flexibilă în sistem.
Schneider Electric Harmony XB4 - ZB4BA88 - buton metalic iluminat, Ø22, retur, galben, etichetă inserabilă date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB4
Compatibilitate produs: LED universal
Material cadru: Metal cromat
Diametru montare: 22,5 mm
Cantitate minimă comandă: 1
Forma capului indicatorului: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben neted, fără marcaje
Informații suplimentare despre actuator: Pentru inserarea etichetei
Culoarea capacului/actuatorului sau lentilei: Galbenă
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Cod de asamblare electrică: M1, M2, M6, M10, C3, C4, C14 - pentru diverse configurații de contact
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatură ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
