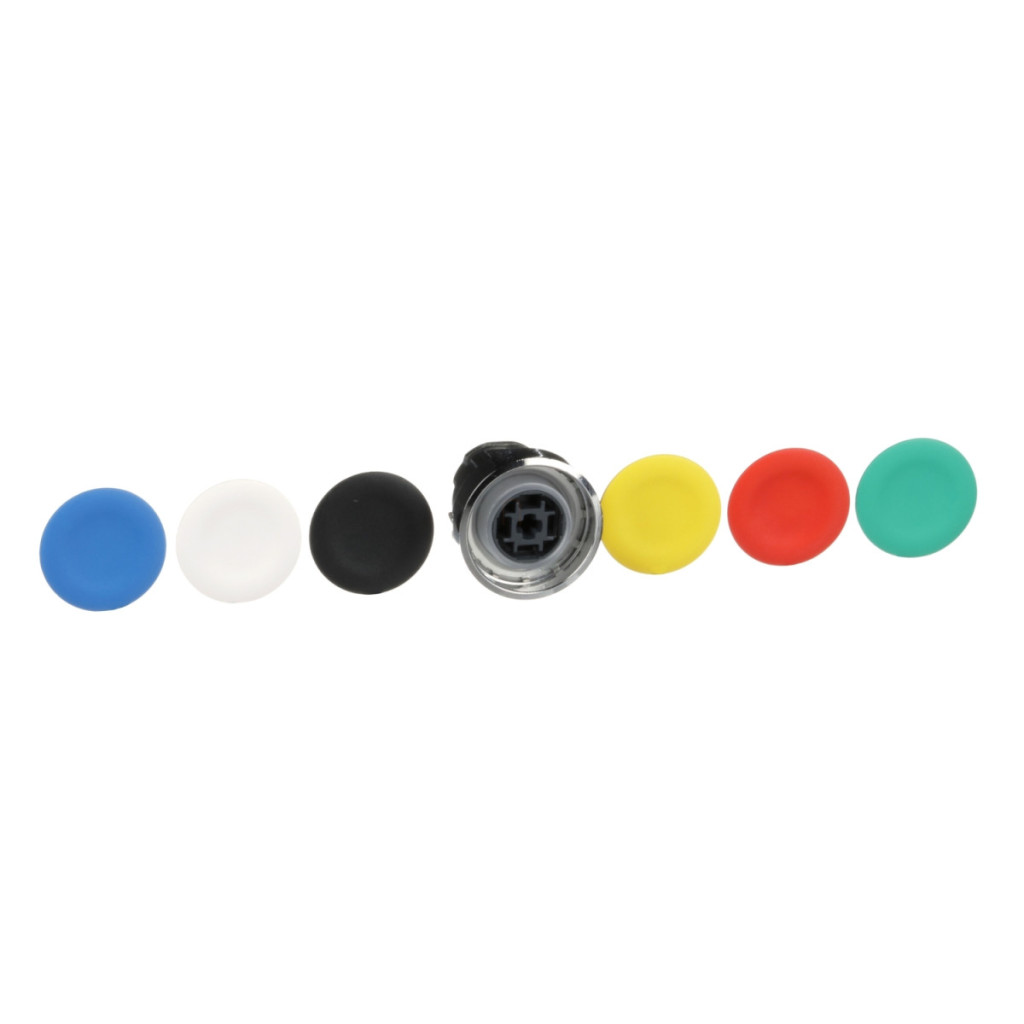

Capul butonului Schneider Electric Harmony XB4 seria ZB4BA9 este un element de comutare industrial profesional de înaltă calitate, care reprezintă alegerea perfectă pentru panouri de control și sisteme de control industriale. Acest cap buton neiluminat face parte din populara familie de produse Harmony XB4, cunoscută pentru fiabilitatea și durabilitatea sa în domeniul automatizării industriale. Capul butonului ZB4BA9 are un design standard, cu arc de revenire și placă frontală din metal cromat, asigurând o durată lungă de viață și un aspect profesional. O caracteristică specială a acestui produs este că vine cu șase capace de buton de culori diferite, nemarcate, care pot fi înlocuite cu ușurință în funcție de nevoile dvs. Acest lucru face ca produsul să fie extrem de practic, deoarece se pot crea șase variante de culori cu achiziționarea unui singur component, fie că este vorba de un buton albastru, alb, negru, galben, roșu sau verde. Diametrul standard de instalare de 22,5 mm permite instalarea ușoară în majoritatea panourilor de control industriale standard. Parametrii tehnici ai ZB4BA9 sunt impresionanți. Produsul are niveluri de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și jet de apă, îndeplinind chiar și cele mai stricte condiții de mediu. De asemenea, are clase de protecție NEMA 13 și NEMA 4X, asigurând rezistență la praf, apă și coroziune. Butonul are o durată de viață mecanică remarcabilă de 10.000.000 de cicluri de funcționare, permițând o utilizare extrem de îndelungată. Intervalul de temperatură de funcționare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Codul de asamblare electrică poate fi C1 (mai puțin de 9 contacte utilizate cu montarea frontală a blocurilor individuale), C2, C11 sau C15, ceea ce îl face potrivit pentru diverse configurații de control. Capul butonului ZB4BA9 este tratat TH și aparține categoriei de supratensiune I conform IEC 60536. Produsul are dimensiuni compacte: lățimea și înălțimea totală conform CAD sunt de 29 mm, iar adâncimea totală este de 28 mm. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, CSA C22.2 Nr. 14 și JIS C8201-1. Certificările sale includ BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, care dovedesc calitatea și fiabilitatea ridicate ale produsului. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la impact este de 30 gn (durată = 18 ms) pentru accelerația semionduiță conform IEC 60068-2-27 și 50 gn (durată = 11 ms) pentru accelerația semionduiță conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BA9 - cap metalic pentru buton, Ø22, retur, 6 capace pentru butoane de culori diferite date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Încastrat, nemarcat, disponibil în 6 culori
Informații suplimentare despre actuator: Cu seturi de capace în 6 culori
Culoarea capacului/actuatorului sau a lentilei: 6 opțiuni de culoare
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 utilizând mai puțin de 9 contacte cu montare frontală a blocurilor simple
C2 utilizând mai puțin de 9 contacte cu montare frontală a blocurilor simple și duble
C11 utilizând mai puțin de 3 contacte cu montare frontală a blocurilor simple
C15 utilizând mai puțin de 1 contact cu montare frontală a blocurilor simple
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
