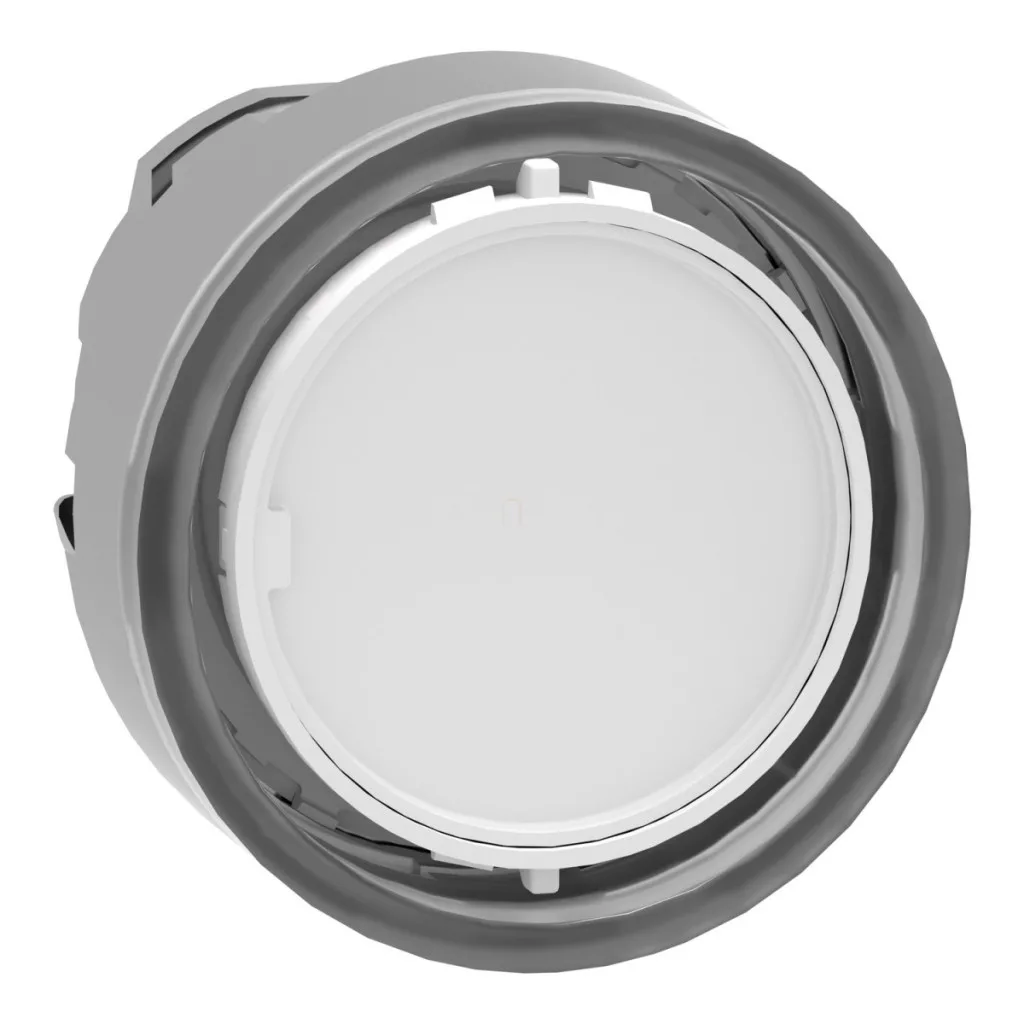

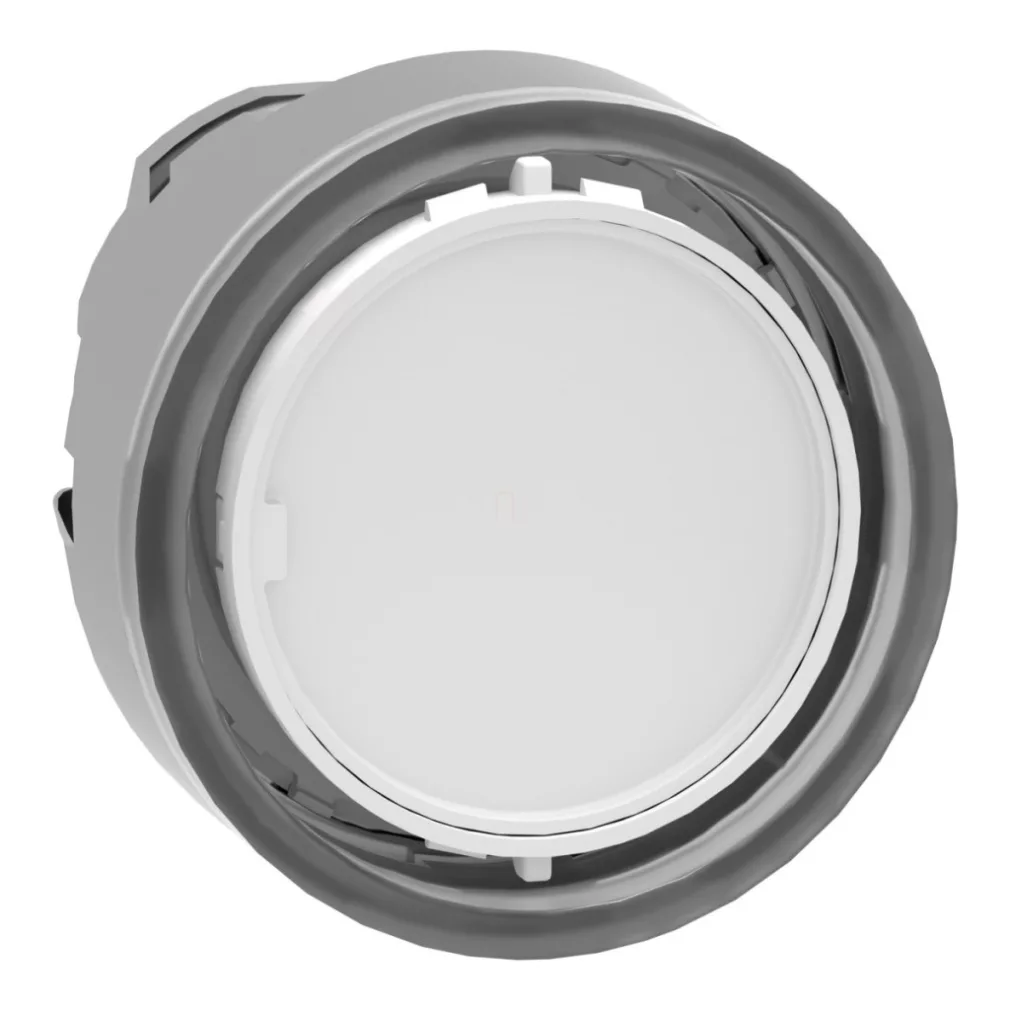

Capul butonului iluminat ZB4BA98 din gama de produse Harmony XB4 de la Schneider Electric este un element de control compact, robust și profesional, care asigură o funcționare fiabilă în nenumărate aplicații industriale. Acest cap de buton cu diametrul de 22 mm este fabricat din metal cromat, ceea ce nu numai că îi conferă un aspect estetic, dar asigură și o durabilitate remarcabilă în utilizarea zilnică. O caracteristică specială a ZB4BA98 este că vine cu șase capace de buton interșanjabile de culori diferite, permițând o aplicare flexibilă și o indicare vizuală clară a diferitelor funcții. ZB4BA98 are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după eliberare. Această caracteristică este ideală pentru situațiile în care este necesară comutarea momentană. Produsul este compatibil cu iluminatul universal cu LED, permițând diferite soluții de iluminat pentru a se adapta condițiilor de mediu și cerințelor de utilizare. Butonul nu este marcat, astfel încât poate fi etichetat sau marcat în funcție de propriile cerințe, iar cele șase opțiuni de culoare sporesc și mai mult personalizarea acestuia. Iluminarea LED situată sub capacele transparente și nemarcate ale butonului asigură o vizibilitate excelentă în toate condițiile de iluminare, ceea ce poate fi deosebit de important în medii industriale zgomotoase sau în aplicații critice de siguranță. Parametrii tehnici ai ZB4BA98 sunt impresionanți: produsul are clasele de protecție IP66, IP67, IP69 și IP69K, ceea ce asigură o protecție completă împotriva prafului și diferite niveluri de rezistență la apă, inclusiv spălarea cu presiune înaltă. Capul butonului ZB4BA98 poate rezista la un jet de apă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce reprezintă un mare avantaj în curățarea industrială. Este clasificat NEMA 13 și NEMA 4X conform standardului american NEMA și are o clasă de rezistență la impact de IK03. Produsul poate fi utilizat cu diverse configurații de comutare, care sunt indicate de codurile de asamblare electrică: M1, M2, M5, M6, M10, MF1, MF2 și MR1. Aceste coduri indică diferite aranjamente ale blocului de contacte din care se poate alege, cum ar fi mai puțin de 6 contacte cu montare pe panoul frontal, LED integrat sau mai puțin de 2 contacte în diverse configurații. ZB4BA98 are o durată de viață mecanică remarcabilă de 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Capul butonului ZB4BA98 poate fi utilizat într-un interval larg de temperaturi: atât temperatura de funcționare, cât și cea de depozitare sunt cuprinse între -40 °C și +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1. De asemenea, are diverse certificări de produs, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. În testele de rezistență la vibrații, a atins o valoare de 5 gn (f= 2…500 Hz) în testele de rezistență la vibrații în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la impact este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei în conformitate cu IEC 60068-2-27. Diametrul de montare este de 22,5 mm, iar diametrul recomandat al orificiului este de 22,3 mm, cu o toleranță de +0,4/0. Produsul are dimensiuni compacte: 29 mm lățime, 29 mm înălțime și 30 mm adâncime, ceea ce permite instalarea cu economie de spațiu în diverse panouri și sisteme de control.
Schneider Electric Harmony XB4 - ZB4BA98 - cap metalic iluminat pentru buton, Ø22, retur, 6 capace de buton de culori diferite date tehnice
Date generale despre produs
Familia de produse: Harmony XB4
Tipul produsului: Pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB4
Material: Cadru metalic cromat
Diametru de montare: 22,5 mm
Cantitate de vânzare unitară: 1
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Încastrat, nemarcat, disponibil în 6 culori
Informații suplimentare despre actuator: Set de capace în 6 culori
Culoarea capacului/actuatorului sau a lentilei: 6 opțiuni de culoare
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Caracteristici de protecție
Rezistență la spălarea cu apă sub presiune: 7000000 Pa, la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Configurații electrice
Cod de asamblare electrică:
M1: < 6 contacte, blocuri simple cu montare frontală, LED încorporat
M2: < 6 contacte, blocuri simple și duble cu montare frontală, LED încorporat
M6: < pentru 2 contacte, utilizarea blocurilor simple cu montare frontală, LED și transformator încorporate
M10: < pentru 2 contacte, utilizarea blocurilor simple cu montare frontală, LED încorporat
MF1: < Pentru 2 contacte, utilizarea blocurilor individuale cu montare frontală, LED încorporat
MR1: < Pentru 2 contacte, utilizarea blocurilor individuale cu montare posterioară, LED încorporat
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
