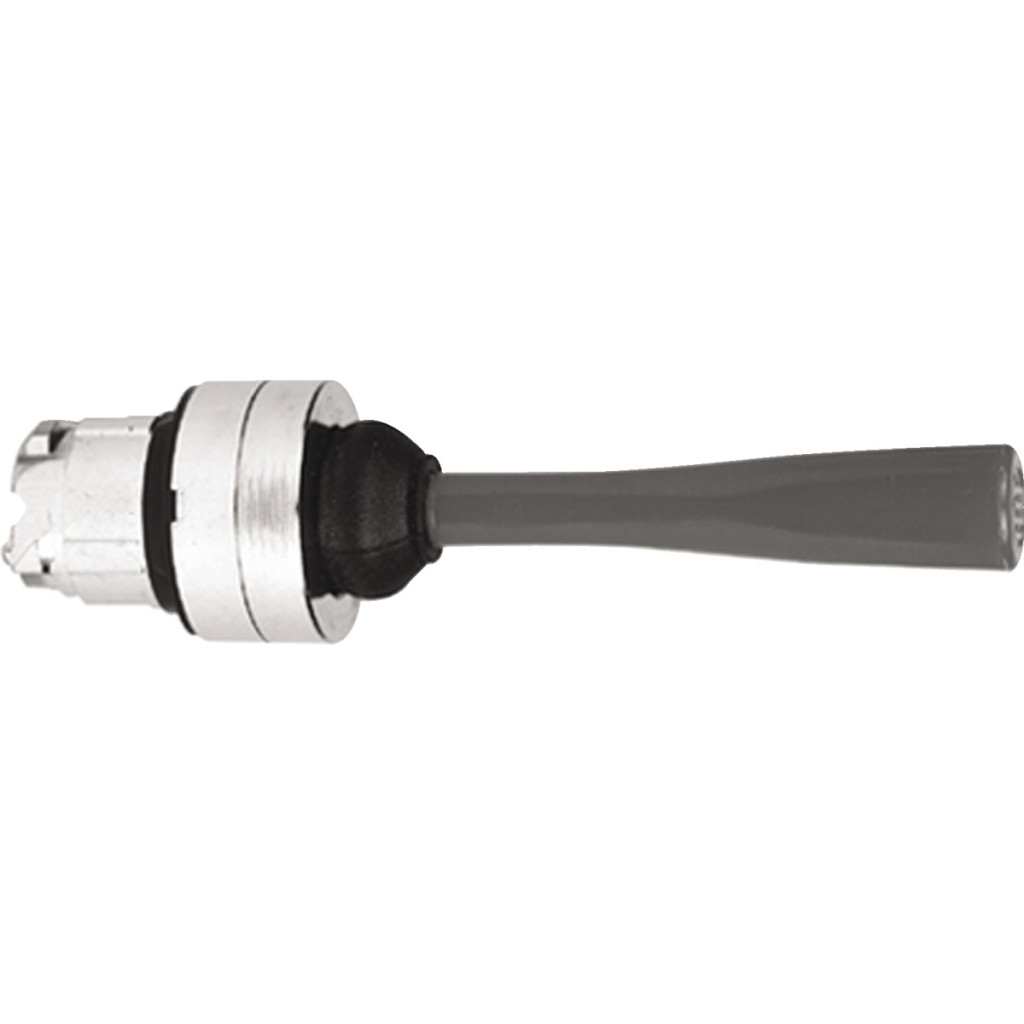

Capul joystick ZB4BB2 din gama de produse Harmony XB4 de la Schneider Electric este un element de control industrial profesional de înaltă calitate, care se remarcă prin versatilitate și design robust. Acest cap de joystick din metal negru, cu diametrul de 22 mm, omnidirecțional, cu revenire prin arc, este alegerea ideală pentru sistemele de automatizare industrială, panourile de control și diverse aplicații de inginerie mecanică. Capul joystick-ului ZB4BB2 are parametri tehnici remarcabili, care asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Ca parte a familiei de produse Harmony XB4, acesta este dotat cu un cap rotund standard și un cadru metalic cromat. Dispozitivul este echipat cu un ax de acționare negru de 54 mm lungime, care permite un control confortabil și precis. Joystick-ul poate fi mișcat în toate direcțiile (omnidirecțional) și are o revenire automată cu arc la poziția zero, ceea ce îl face sigur și eficient de utilizat. Capul joystick-ului ZB4BB2 este extrem de durabil, dovadă fiind durata sa de viață mecanică de 1.000.000 de cicluri de comutare. Gradul de protecție IP66 (conform IEC 60529) garantează protecția împotriva prafului și a jeturilor puternice de apă, în timp ce clasele NEMA 13 și NEMA 4X oferă o garanție suplimentară pentru funcționarea în condiții de mediu dificile. Dispozitivul poate rezista, de asemenea, la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK03 (conform IEC 50102) și clasa de protecție I touch (conform IEC 60536) sporesc și mai mult siguranța utilizării. Intervalul de temperatură de funcționare al produsului este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C. Capul joystick-ului are o rezistență la vibrații de 5 gn (f = 2-500 Hz) conform IEC 60068-2-6, Rezistența la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27. Produsul este conform cu numeroase standarde și reglementări internaționale, printre care: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-5 și JIS C8201-1. Calitatea și fiabilitatea sa sunt confirmate și de diverse certificări internaționale, precum CSA, LROS (Lloyds register of shipping), BV, UL listed și DNV. Capul joystick-ului ZB4BB2 este ușor de instalat într-un orificiu standard de 22,5 mm (recomandat) sau 22,3 mm (cu o toleranță de 0 până la +0,4 mm). Distanțele minime necesare pentru instalare și instrucțiunile detaliate de instalare pot fi găsite în documentația produsului.
Schneider Electric Harmony XB4 - ZB4BB2 - cap joystick metalic, Ø22, omnidirecțional, retur, braț negru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de control joystick
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Arc de revenire la poziția zero
Profilul actuatorului: Negru, ax actuator cu lungimea de 54 mm
Direcția actuatorului: Omnidirecțională
Caracteristici suplimentare
Poziția operatorului: Toate pozițiile
Durată de viață mecanică: 1.000.000 de cicluri
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție la atingere: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Instrucțiuni de instalare
Decupaj panou: Ø 22,5 mm / 0,89 in. recomandat (Ø 22,3 mm 0+0,4 / 0,88 in. 0+0,016)
Distanță minimă: 40 mm min. / 1,57 in. min. (vertical)
30 mm min. / 1,18 in. min. (orizontală)
Dimensiuni
Lungime totală: 107 mm / 4,21 in.
