Gama de produse Schneider Electric Harmony XB4 Capul butonului ZB4BC2 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente medii. Acest buton negru, neiluminat, este alegerea ideală pentru aplicații de siguranță și comenzi ale mașinilor, unde vizibilitatea ușoară și designul robust sunt cerințe esențiale. Produsul are un design cu cap negru în formă de ciupercă, cu diametrul de 40 mm, montat într-un cadru metalic cromat, asigurând o durată lungă de viață și o funcționare durabilă. Capul butonului, cu un diametru de montare de 22 mm, este echipat cu un mecanism de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Ca parte a familiei de produse Harmony XB4, această componentă este compatibilă cu alte componente Schneider Electric conexe, permițând o varietate de configurații. Capul butonului ZB4BC2 are parametri tehnici remarcabili, care garantează o utilizare pe termen lung, fără probleme. Durata sa de viață mecanică este remarcabilă - poate rezista la 5 milioane de cicluri de comutare, ceea ce asigură o durată de funcționare extrem de lungă, chiar și în medii industriale. Protecția sa este, de asemenea, remarcabilă: are protecție IP66, IP69 și IP69K conform IEC 60529, ceea ce înseamnă rezistență completă la praf și protecție împotriva jeturilor puternice de apă, astfel încât poate rezista chiar și în cele mai exigente medii industriale. De asemenea, este conform cu cerințele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK06 conform IEC 50102, care oferă o protecție mecanică adecvată. Produsul este extrem de versatil și poate fi utilizat într-o varietate de configurații electrice. Este compatibil cu C1 (maximum 9 contacte utilizând blocuri simple, montate frontal), C2 (maximum 9 contacte utilizând blocuri simple și duble, montate frontal), C11 (maximum 3 contacte utilizând blocuri simple, montate frontal) și C15 (maximum 1 contact utilizând blocuri simple, montate frontal). Intervalul de temperatură de funcționare este între -40 °C și +70 °C, ceea ce permite o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 Nr. 14, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, EN/IEC 60947-5-1 și JIS C8201-1, și este certificat de BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.

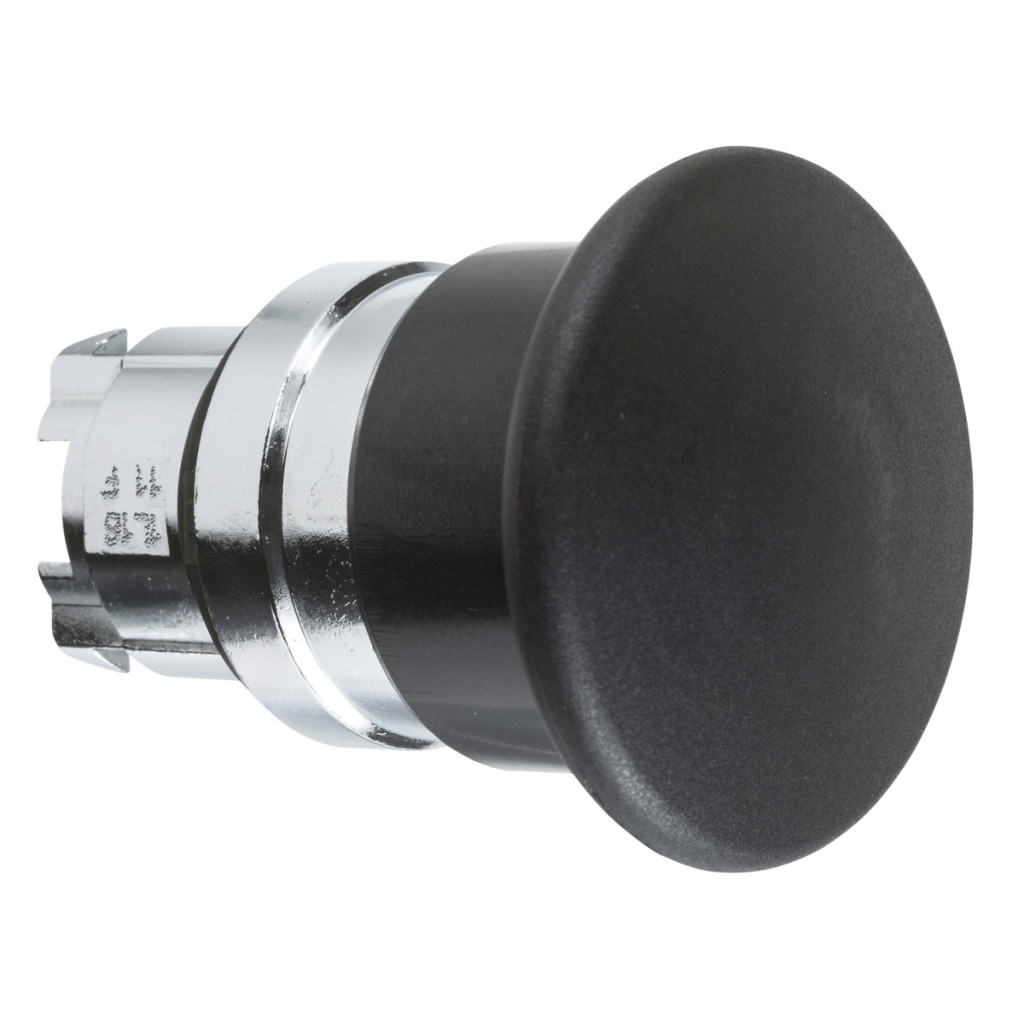

Schneider Electric Harmony XB4 - ZB4BC2 - buton metalic cu cap ciupercă Ø40, Ø22, retur, negru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Tip unitate cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Ciupercă neagră Ø 40 mm, nemarcată
Culoare capac/actuator sau lentilă: Negru
Informații suplimentare
Lățime totală CAD: 40 mm Înălțime totală CAD: 40 mm Adâncime totală CAD: 52 mm Durată de viață mecanică: 5.000.000 de cicluri
Cod compoziție electrică: C1 pentru mai puțin de 9 contacte, montare frontală la utilizarea blocurilor simple
C2 pentru mai puțin de 9 contacte, montare frontală la utilizarea blocurilor simple și duble
C11 pentru mai puțin de 3 contacte, pentru blocuri simple cu montare frontală
C15 pentru mai puțin de 1 contact, pentru blocuri simple cu montare frontală
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde
EN/IEC 60947-1
EN/IEC 60947-5-5
CSA C22.2 Nr. 14
EN/IEC 60947-5-4
UL 508
JIS C8201-5-1
EN/IEC 60947-5-1
JIS C8201-1
Certificări de produs
BV
CSA
DNV
LROS (Lloyds Register of Shipping)
Listat UL
Rezistență la vibrații
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
