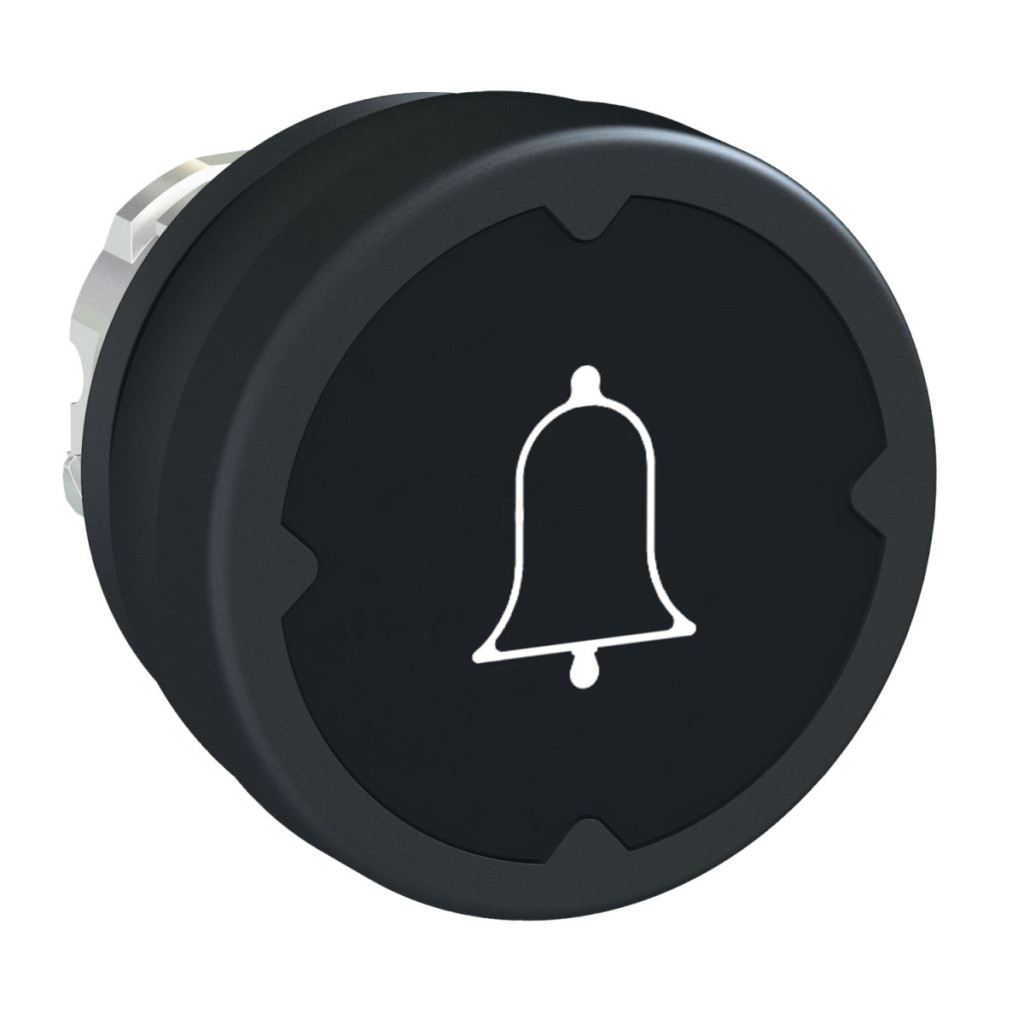

Capul butonului Schneider Electric Harmony XB4 seria ZB4BC28001 este un element de control industrial de înaltă calitate, conceput pentru condiții de mediu dificile, asigurând o funcționare fiabilă chiar și în cele mai exigente aplicații. Capul de control negru cu simbolul clopotului (marcaj tip H001) este recomandat în special pentru medii în care fiabilitatea și durabilitatea sunt cerințe esențiale. Capul butonului ZB4BC28001 este utilizat în principal în sisteme de automatizare industrială, linii de producție, unități de control al mașinilor și alte panouri de control industriale. Produsul are un orificiu de montare universal de 22,5 mm, care este compatibil cu majoritatea panourilor de control datorită designului său standard. Cadrul metalic cromat nu numai că oferă un aspect elegant, dar și crește semnificativ durata de viață a produsului și rezistența la impactul mecanic. Schneider Electric a acordat o atenție deosebită durabilității produsului, dovadă fiind durata de viață mecanică impresionantă de 10 milioane de cicluri de funcționare. Butonul ZB4BC28001 are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția normală după ce a fost apăsat. Butonul negru, încastrat, are o pictogramă albă în formă de clopoțel (tip H001), care asigură o utilizare intuitivă și un feedback vizual clar pentru operator. Produsul are niveluri de protecție remarcabile, inclusiv IP66, IP67, IP69 și IP69K. Aceste clasificări garantează că butonul este complet rezistent la praf, apă și chiar la echipamente de spălare cu presiune înaltă (până la 90 Pa la 82,5 °C).Certificările NEMA 4, NEMA 12 și NEMA 13 oferă o dovadă suplimentară a rezistenței excepționale a produsului la mediul înconjurător. Capul butonului ZB4BC28001 are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Configurația electrică a produsului este extrem de flexibilă și poate fi utilizată cu o varietate de aranjamente de contact (conform codurilor C1, C2, C11 și C15), făcându-l adaptabil la o serie de sarcini de control. Clasa de rezistență la impact IK06 și parametrii remarcabili de rezistență la vibrații și șocuri (rezistență la vibrații de 5 g în intervalul 2-500 Hz, rezistență la impact de 30 g la o accelerație de 18 ms cu undă semisinusoidală) sporesc și mai mult fiabilitatea și durata de viață a produsului, chiar și în cele mai dure medii industriale. Produsul este optimizat pentru montare verticală și este conform cu standardele IEC 60947-1, IEC 60947-5-1, CSA C22.2 și UL 508, precum și cu certificările CSA, CE și UL, ceea ce îl face potrivit pentru utilizarea în diverse sisteme industriale din întreaga lume.
Schneider Electric Harmony XB4 - ZB4BC28001 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap cu buton apăsat
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Culoare actuator/lentilă: Negru
Caracteristici mecanice
Mod de acționare: Revenire cu arc
Profil actuator: Negru, încastrat, tip H001 (alb)
Informații suplimentare despre actuator: Montare verticală
Durată de viață mecanică: 10.000.000 de cicluri
Forma capului unității de semnalizare: Rotundă
Dimensiuni
Lățime totală: 37 mm
Înălțime totală: 18,5 mm
Adâncime totală: 37 mm
Parametri de mediu
Grad de protecție IP: IP66 (conform IEC 60529), IP69K, IP67, IP69
Grad de protecție NEMA: NEMA 4 (conform UL 508), NEMA 13, NEMA 12
Rezistență la spălare cu presiune înaltă: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 (conform IEC 62262)
Rezistență la vibrații: 5 gn (f= 2-500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
Temperatura ambiantă de depozitare: -40…85 °C
Temperatura ambiantă de funcționare: -40…70 °C
Caracteristici electrice
Clasa de protecție electrică la atingere: Clasa I conform IEC 61140
Cod de compoziție electrică: C1 <9 contacte cu blocuri simple montate din față, C2 <9 contacte utilizând blocuri simple și duble montate din față, C11 <3 contacte utilizând blocuri simple montate din față, C15 <1 contact utilizând blocuri simple montate din față
Marcaje și certificări
Grup de produse: Medii dure
Grup de produse: Tip marcat încastrat H001
Marcaj: Tip H001
Culoare marcaj: Alb
Standarde: IEC 60947-1, IEC 60947-5-1, CSA C22.2, UL 508 Certificări de produs: CSA, CE, UL
