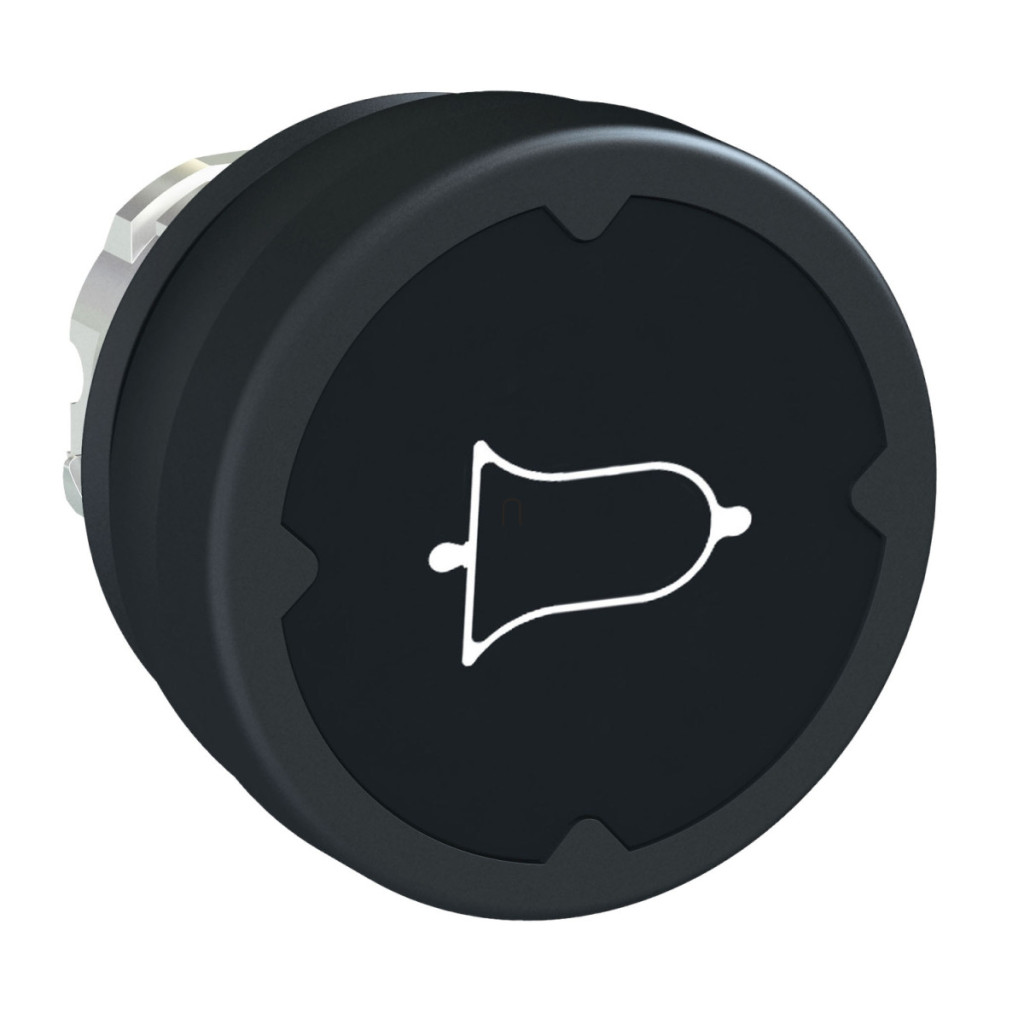

Capul butonului Schneider Electric Harmony XB4 seria ZB4BC28001RA este un element de control industrial de calitate superioară, conceput special pentru utilizarea în condiții de mediu dificile. Acest buton negru, încastrat, din metal cromat, oferă o durabilitate și o fiabilitate excepționale chiar și în cele mai exigente aplicații industriale. Capul butonului ZB4BC28001RA se potrivește într-un orificiu de montare standard de 22,5 mm, fiind ușor de instalat și compatibil cu majoritatea panourilor de control. Produsul are o acțiune de revenire cu arc, care asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat. O caracteristică specială a butonului este marcajul alb în formă de clopot rotit la 90 de grade pe suprafața neagră, care oferă utilizatorilor un feedback vizual intuitiv cu privire la funcția butonului. ZB4BC28001RA are un nivel remarcabil de protecție - are clasele de protecție IP66, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor de apă de înaltă presiune și temperatură. Aceste caracteristici îl fac ideal pentru aplicații alimentare, farmaceutice sau în aer liber. Produsul este rezistent la spălarea cu presiune înaltă (90 Pa, 82,5 °C) și are o clasificare IK06 pentru rezistența la impact mecanic conform IEC 62262. Clasele NEMA 4, 12 și 13 oferă o dovadă suplimentară a robusteții produsului. În ceea ce privește parametrii tehnici, ZB4BC28001RA garantează un număr impresionant de 3 milioane de cicluri de funcționare, asigurând performanțe fiabile pe termen lung. Produsul poate rezista la vibrații de 5 gn în intervalul 2-500 Hz, în conformitate cu IEC 60068-2-6, precum și la șocuri de până la 30 gn (accelerație de 18 ms cu undă semisinusoidală) în conformitate cu IEC 60068-2-27. Acest cap de buton are o temperatură de funcționare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în cele mai extreme medii industriale. Produsul este clasificat ca protecție împotriva șocurilor electrice de clasa I conform IEC 61140, oferind siguranță suplimentară utilizatorilor. Capul butonului ZB4BC28001RA are o suprafață de control de tip H001, neagră, încastrată, ergonomică și ușor de utilizat. Opțiunea de montare orizontală oferă flexibilitate la instalarea în diferite panouri de control. Produsul poate fi utilizat cu diferite configurații electrice: C1 (mai puțin de 9 contacte cu blocuri simple frontale), C2 (mai puțin de 9 contacte cu blocuri simple și duble frontale), C11 (mai puțin de 3 contacte cu blocuri frontale simple) și C15 (mai puțin de 1 contact cu blocuri frontale simple), oferind o gamă largă de aplicații. ZB4BC28001RA este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2, IEC 60947-1 și UL 508, și este certificat CE, UL și CSA, fiind astfel adecvat pentru utilizare la nivel global.
Schneider Electric Harmony XB4 - ZB4BC28001RA - buton metalic pentru medii dure, Ø22, retur, negru, semnal sonor rotativ date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap buton
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Tipul capului: Standard
Diametru orificiu de montare: 22,5 mm
Culoare capac/comandă: Negru
Caracteristici mecanice
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 18,5 mm
Adâncime totală (CAD): 37 mm
Formă cap indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru încastrat, tip H001 (alb)
Informații suplimentare despre actuator: Montare orizontală
Durată de viață mecanică: 3.000.000 de cicluri de funcționare
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -40...70 °C
Nivel de protecție IP: IP66 conform IEC 60529, IP69K, IP69
Nivel de protecție NEMA: NEMA 4 conform UL 508, NEMA 13, NEMA 12
Rezistență la spălare cu presiune înaltă: 90 Pa la 82,5 °C
Rezistență la impact IK: IK06 conform IEC 62262
Caracteristici electrice
Protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2, IEC 60947-1, UL 508
Certificări ale produsului: CE, UL, CSA
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
Marcaj și clasificare
Grup principal: Pentru medii dure
Grup de produse: Încastrat, marcat H001
Tip de marcare: Tip H001
Culoare marcare: Alb
Coduri de asamblare electrică
C1 <9 contacte, montate frontal cu blocuri simple
C2 <9 contacte, montate frontal cu blocuri simple și duble
C11 <3 contacte, montate frontal cu blocuri simple
C15 <1 contact, montat frontal cu blocuri simple
