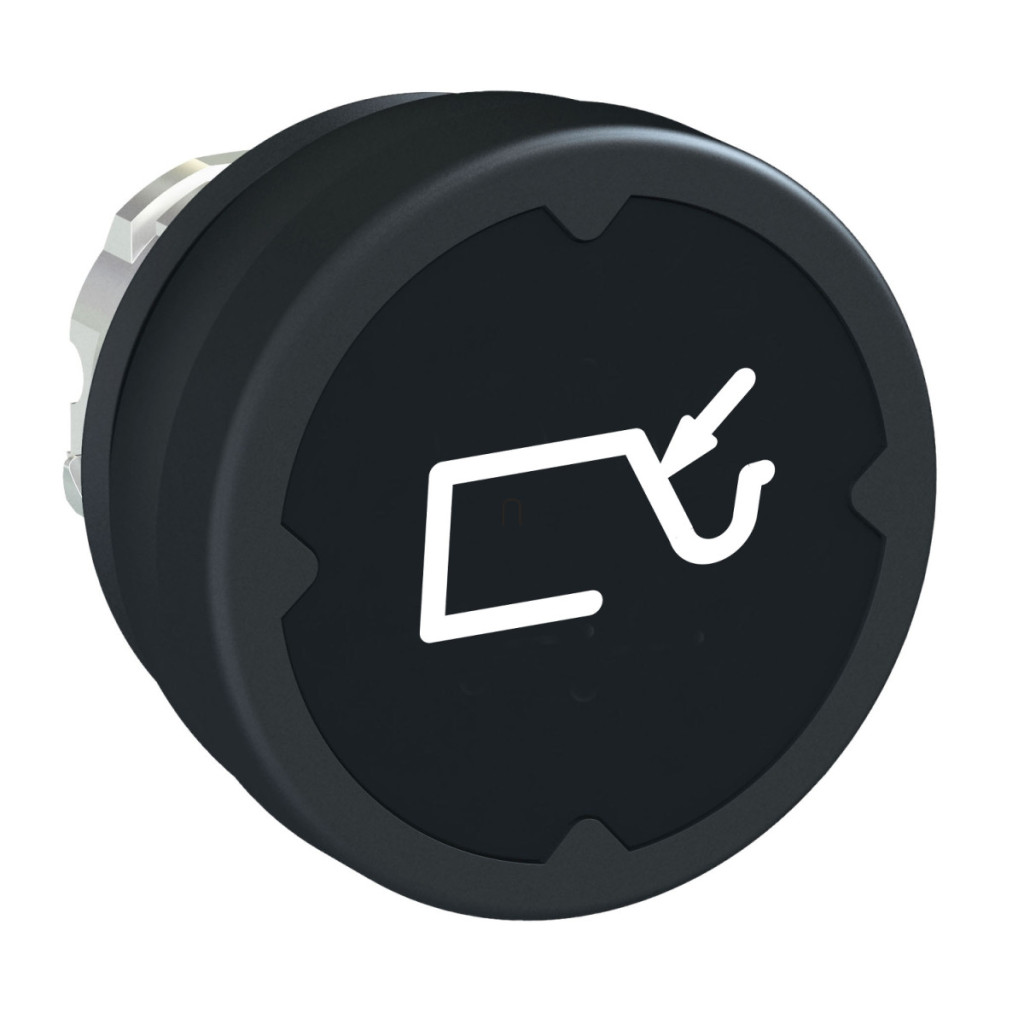

Capul butonului Schneider Electric Harmony XB4 seria ZB4BC28010 oferă o soluție specială pentru aplicații industriale care funcționează în condiții de mediu dificile. Acest cap buton negru cu marcaj alb de tip H010 este special conceput pentru medii în care fiabilitatea și durabilitatea sunt cerințe esențiale. Capul butonului ZB4BC28010 are un diametru standard de montare de 22,5 mm, permițând o instalare ușoară și universală în diverse panouri de control, dulapuri de comutație și console de control pentru mașini. Produsul este de culoare neagră și are un actuator încastrat cu marcaj alb H010, asigurând o utilizare intuitivă pentru operatori. Actuatorul este cu revenire prin arc, asigurând operațiuni de comutare clare și feedback adecvat pentru operatorul mașinii. Din punct de vedere tehnic, capul butonului ZB4BC28010 are caracteristici remarcabile. Cadrul metalic cromat oferă o rezistență mecanică excelentă, conferind produsului un aspect profesional. Dispozitivul se bucură de o durabilitate excepțională, dovadă fiind durata de viață mecanică impresionantă de 10 milioane de cicluri de comutare. Această fiabilitate este îmbunătățită și mai mult de capacitățile excelente de protecție: are clase de protecție IP66, IP67, IP69 și IP69K, care asigură rezistență completă la praf și protecție împotriva diverselor efecte ale apei. Produsul poate rezista la spălarea cu presiune înaltă la 90 Pa și 82,5 °C, fiind ideal pentru utilizarea în medii alimentare, farmaceutice și alte medii critice din punct de vedere al igienei. Capul butonului ZB4BC28010 poate rezista la condiții de mediu extreme, cu o temperatură de funcționare cuprinsă între -40 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +85 °C. Dispozitivul prezintă o rezistență excelentă la vibrații, cu o rezistență la vibrații de 5 gn în intervalul 2-500 Hz conform IEC 60068-2-6 și o rezistență la impact de 30 gn în cazul accelerației semiondulei sinusoidale conform IEC 60068-2-27. Protecția mecanică este garantată de clasa IK06 conform IEC 62262, care asigură o rezistență adecvată la impacturile mecanice externe. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, CSA C22.2, UL 508 și IEC 60947-5-1, și este certificat CSA, UL și CE.
Schneider Electric Harmony XB4 - ZB4BC28010 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton apăsat
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Culoarea actuatorului/lentilei: Negru
Specificații tehnice
Lățime totală CAD: 37 mm
Înălțime totală CAD: 18,5 mm
Adâncime totală CAD: 37 mm
Protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru încastrat, tip H010 (alb)
Informații suplimentare despre actuator: Montare verticală
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
Grup principal: Mediu dur
Grup de produse: Tip H010 cu marcaj încastrat
Marcaj: Tip H010
Culoare marcaj: Alb
Cod asamblare electrică: C1 <9 contacte, montare frontală cu bloc simplu
C2 <9 contacte, montate frontal utilizând blocuri simple și duble
C11 <3 contacte, montate frontal utilizând un singur bloc
C15 <1 contact, montat frontal utilizând un singur bloc
Condiții de mediu
Temperatură de depozitare: -40...85 °C
Temperatură ambiantă de funcționare: -40...70 °C
Grad de protecție IP: IP66 conform IEC 60529
IP69K
IP67
IP69
Grad de protecție NEMA: NEMA 4 conform UL 508
NEMA 13
NEMA 12
Rezistență la spălarea cu apă sub presiune: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Standarde: IEC 60947-1
CSA C22.2
UL 508
IEC 60947-5-1
Certificări de produs: CSA
UL
CE
