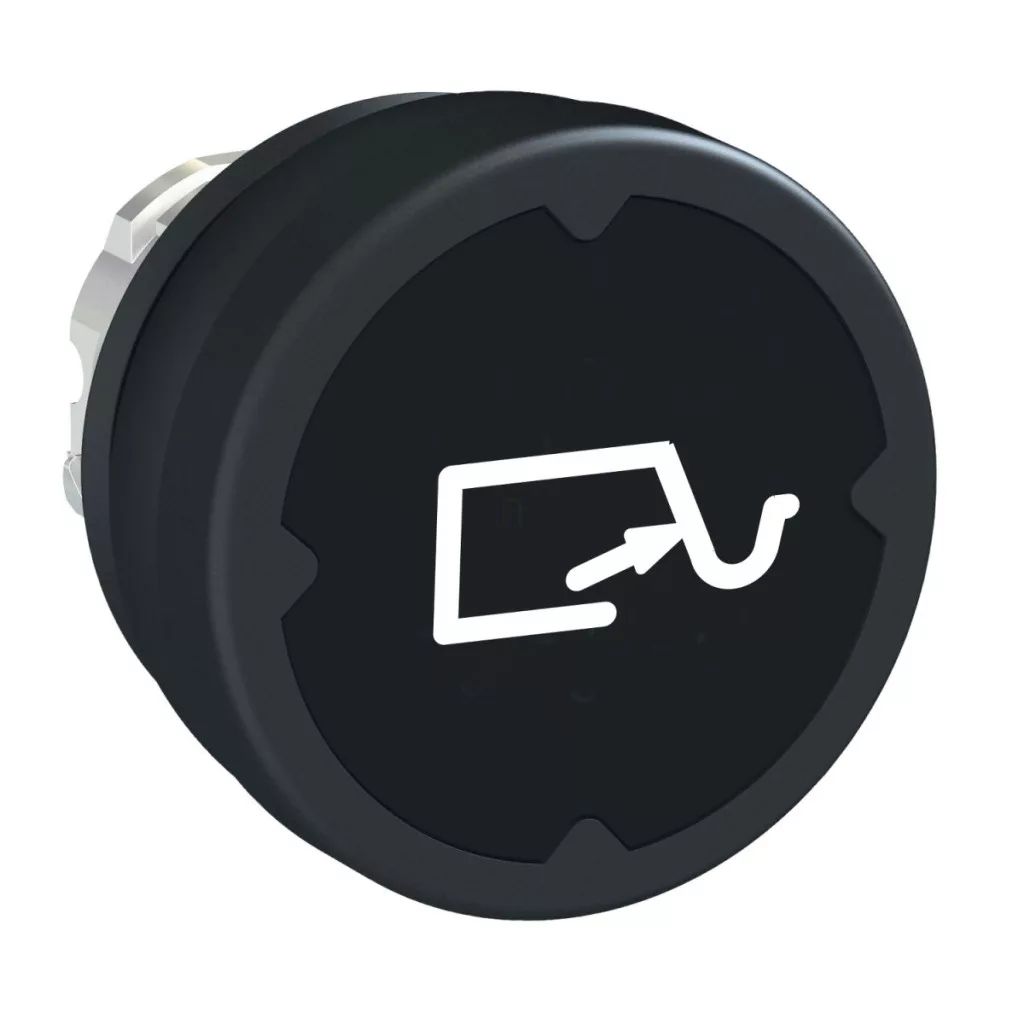

Capul de buton Schneider Electric din seria Harmony XB4, cu numărul de articol ZB4BC28014, este un exemplu remarcabil de element de comutare conceput pentru utilizarea în medii dure. Acest element de comandă industrial de calitate superioară este disponibil în varianta de culoare neagră, cu marcaj alb de tip H014, care asigură o vizibilitate excelentă chiar și în condiții de iluminare dificile. Capul de buton ZB4BC28014 are o construcție standard, cu cadru metalic cromat, care nu numai că îi conferă un aspect estetic, dar asigură și o durabilitate remarcabilă. Produsul se potrivește într-o gaură de montare standard de 22,5 mm, ceea ce permite o compatibilitate extinsă cu diverse dulapuri de distribuție și panouri de control. Butonul are o acționare cu revenire prin arc, ceea ce înseamnă că revine automat la starea inițială după eliberare. Produsul este optimizat pentru montare verticală, având o unitate de semnalizare de formă rotundă. Parametrii tehnici ai modelului ZB4BC28014 sunt impresionanți: durata de viață mecanică este de 10 milioane de cicluri de comutare, ceea ce garantează o durată de funcționare extrem de lungă. Clasificarea de protecție IP este multiplă: IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva apei de diferite grade, inclusiv spălarea cu presiune înaltă – produsul rezistă chiar și la un jet de apă cu o presiune de până la 90 Pa și o temperatură de 82,5 °C. Nivelurile de protecție NEMA sunt NEMA 4, NEMA 12 și NEMA 13, care oferă diferite niveluri de protecție împotriva prafului, uleiului și apei. Clasificarea IK este IK06, ceea ce înseamnă o rezistență la impact de un anumit nivel, conform standardului IEC 62262. Capul butonului ZB4BC28014 asigură o funcționare fiabilă chiar și în condiții extreme: poate fi utilizat într-un interval de temperatură de funcționare cuprins între -40 °C și +70 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +85 °C. Rezistența la vibrații este de 5 gn în intervalul de frecvență 2-500 Hz conform standardului IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (pe o durată de 18 ms) la o accelerație sinusoidală de jumătate de ciclu conform IEC 60068-2-27. Clasa de protecție electrică la contact este clasa I, ceea ce corespunde prevederilor standardului IEC 61140. Produsul oferă o gamă largă de opțiuni de configurare electrică cu diferite sisteme de coduri (C1, C2, C11, C15), care permit utilizarea unui număr și a unei dispuneri diferite de contacte cu ajutorul blocurilor simple și duble montabile pe panoul frontal. Contactele pot fi de tip NO (deschise în poziția de repaus), NC (închise în poziția de repaus) sau combinații ale acestora, conform codurilor detaliate de asamblare electrică. Capul de buton Schneider Electric ZB4BC28014 deține certificări CE, UL și CSA și respectă numeroase standarde internaționale, inclusiv prevederile IEC 60947-1, IEC 60947-5-1, CSA C22.2 și UL 508.
Schneider Electric Harmony XB4 - ZB4BC28014 - cap de buton metalic pentru medii dure, Ø22, cu revenire, negru, cu simbol - specificații tehnice
Caracteristici de bază
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton
Denumire scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Tipul capului: Standard
Diametru de montare: 22,5 mm
Culoarea capacului/butonului sau a lentilei: Negru
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 18,5 mm
Adâncime totală CAD: 37 mm
Clasa de protecție electrică: Clasa I, conform IEC 61140
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profil acționare: Negru încastrat, tip H014 (alb)
Informații suplimentare privind acționarea: Montare verticală
Durată de viață mecanică: 10000000 de cicluri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație cu undă semisinusoidală conform IEC 60068-2-27
Grup principal: Mediu dur
Grup de produse: Tip H014 marcat încastrat
Marcaj: Tip H014
Culoarea marcajului: Alb
Cod asamblare electrică: C1 (mai puțin de 9 contacte, utilizarea blocurilor simple cu montare pe panou frontal), C2 (mai puțin de 9 contacte, utilizarea blocurilor simple și duble cu montare pe panou), C11 (mai puțin de 3 contacte, utilizarea blocurilor simple cu montare pe panou), C15 (mai puțin de 1 contact, utilizarea blocurilor simple cu montare pe panou frontal)
Caracteristici de mediu
Temperatura de depozitare: -40…85 °C
Temperatura de funcționare: -40…70 °C
Grad de protecție IP: IP66 conform IEC 60529, IP69K, IP67, IP69
Grad de protecție NEMA: NEMA 4 conform UL 508, NEMA 13, NEMA 12
Rezistență la spălarea cu presiune înaltă: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-1, CSA C22.2, UL 508, IEC 60947-5-1
Certificări ale produsului: UL, CE, CSA
