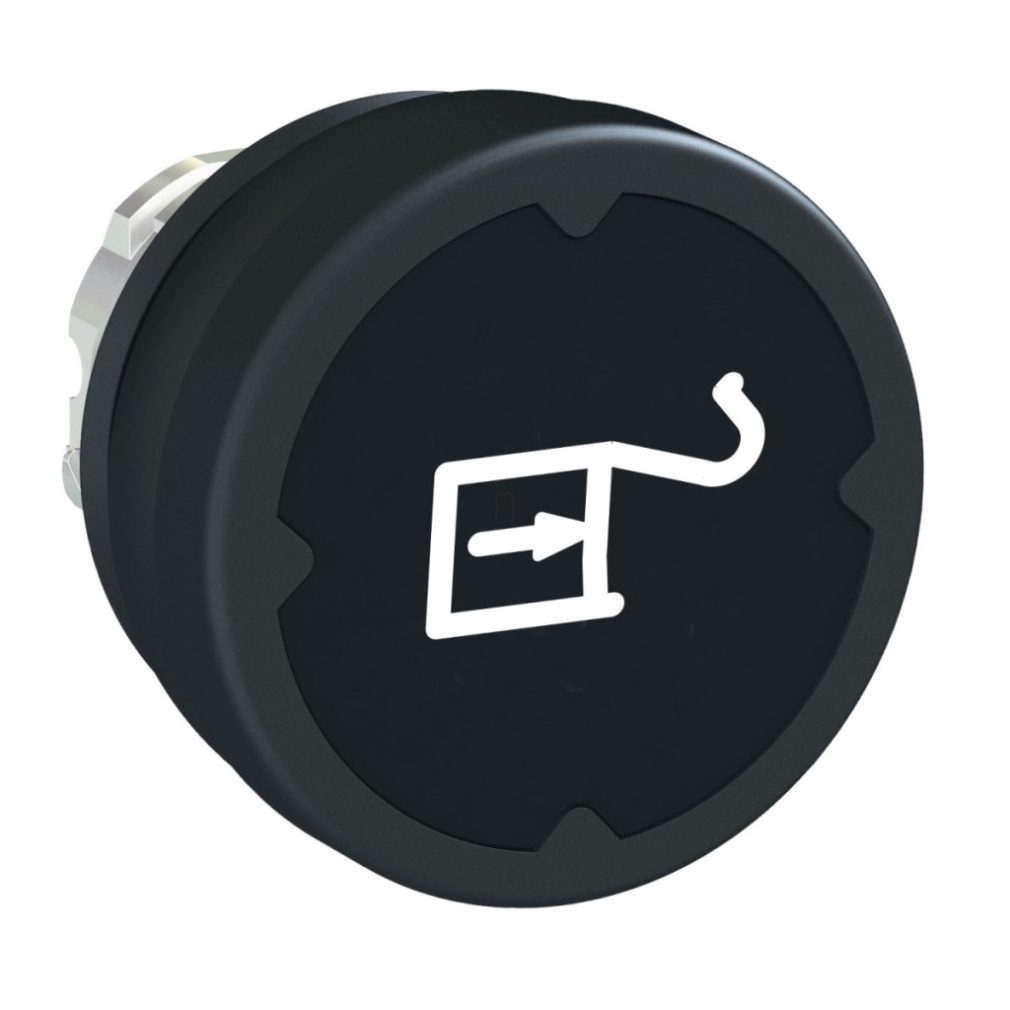

Capul butonului ZB4BC28015 din seria Harmony XB4 de la Schneider Electric îndeplinește cele mai înalte cerințe pentru utilizarea în medii industriale dure. Acest cap buton negru cu simbol alb H015 este o alegere excelentă pentru aplicații industriale în care sunt necesare elemente de control fiabile, durabile și foarte vizibile. ZB4BC28015 face parte din categoria de produse Harmony XB4, special concepută pentru utilizarea în condiții de mediu dificile. La proiectarea acestui produs, Schneider Electric a pus un accent deosebit pe construcția robustă și durata lungă de viață. Capul butonului este încorporat într-o carcasă metalică cromată, care oferă o protecție excelentă împotriva impactului mecanic. Designul standard al capului și diametrul de montare de 22,5 mm permit instalarea ușoară în tablouri de distribuție și panouri de control de dimensiuni standard. Designul ergonomic și suprafața încastrată neagră cu marcaj alb H015 oferă un feedback vizual optim operatorului, facilitând identificarea funcției butonului. Capul butonului ZB4BC28015 are proprietăți mecanice și electrice remarcabile. Funcționarea cu revenire prin arc asigură 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare industrială intensivă. Produsul poate rezista la vibrații de 5 g în gama de frecvențe de 2-500 Hz, în conformitate cu IEC 60068-2-6, precum și la un șoc de accelerație cu semiondă sinusoidală de 30 g timp de 18 ms, în conformitate cu IEC 60068-2-27. Acești parametri asigură funcționarea fiabilă a butonului chiar și în cele mai extreme condiții. Produsul de protecție la atingere de clasa I este în deplină conformitate cu IEC 61140. Specificațiile de mediu ale capului butonului ZB4BC28015 sunt, de asemenea, remarcabile. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +85 °C. Clasele de protecție ridicate IP66, IP67, IP69 și IP69K (conform IEC 60529) asigură faptul că produsul este complet rezistent la praf și apă și poate rezista la spălarea cu presiune înaltă de până la 90 Pa la o temperatură de 82,5 °C. Gradul de rezistență la impact IK06 (conform IEC 62262) oferă protecție suplimentară împotriva impacturilor mecanice. Gradele de protecție NEMA 4, NEMA 12 și NEMA 13 (conform UL 508) certifică, de asemenea, rezistența remarcabilă a produsului la condițiile de mediu. Produsul ZB4BC28015 de la Schneider Electric deține certificările internaționale necesare, inclusiv certificările CSA, UL și CE, care confirmă conformitatea acestuia cu standardele relevante IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2.
Schneider Electric Harmony XB4 - ZB4BC28015 - buton metalic pentru medii dificile date tehnice
Caracteristici principale ale produsului
Familia de produse: Harmony XB4
Tipul produsului: Pentru cap de buton
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Unitate de distribuție: 1
Culoarea capacului/actuatorului sau lentilei: Negru
Dimensiuni CAD
Lățime totală CAD: 37 mm
Înălțime totală CAD: 18,5 mm
Adâncime totală CAD: 37 mm
Specificații tehnice
Clasa de protecție electrică la atingere: Clasa I conform standardului IEC 61140
Forma capului unității de semnalizare: Rotund
Tip actuator: Revenire cu arc
Profil actuator: Negru încastrat, tip H015 (alb)
Informații suplimentare despre actuator: Montare verticală
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Caracteristici de mediu
Temperatură de depozitare: -40 până la 85 °C
Temperatură de funcționare: -40…70 °C
Grad de protecție IP: IP66, IP69K, IP67, IP69 conform IEC 60529
Grad de protecție NEMA: NEMA 4, NEMA 13, NEMA 12 conform UL 508
Rezistență la spălarea cu apă sub presiune: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2
Certificări de produs: CSA, UL, CE
Coduri de asamblare electrică
C1: Utilizarea a <9 contacte pentru montare frontală cu blocuri simple
C2: Utilizarea a <9 contacte pentru montare frontală cu blocuri simple și duble C11: Utilizarea a <3 contacte pentru montare frontală cu blocuri simple C15: Utilizarea a <1 contact pentru montare frontală cu blocuri simple
