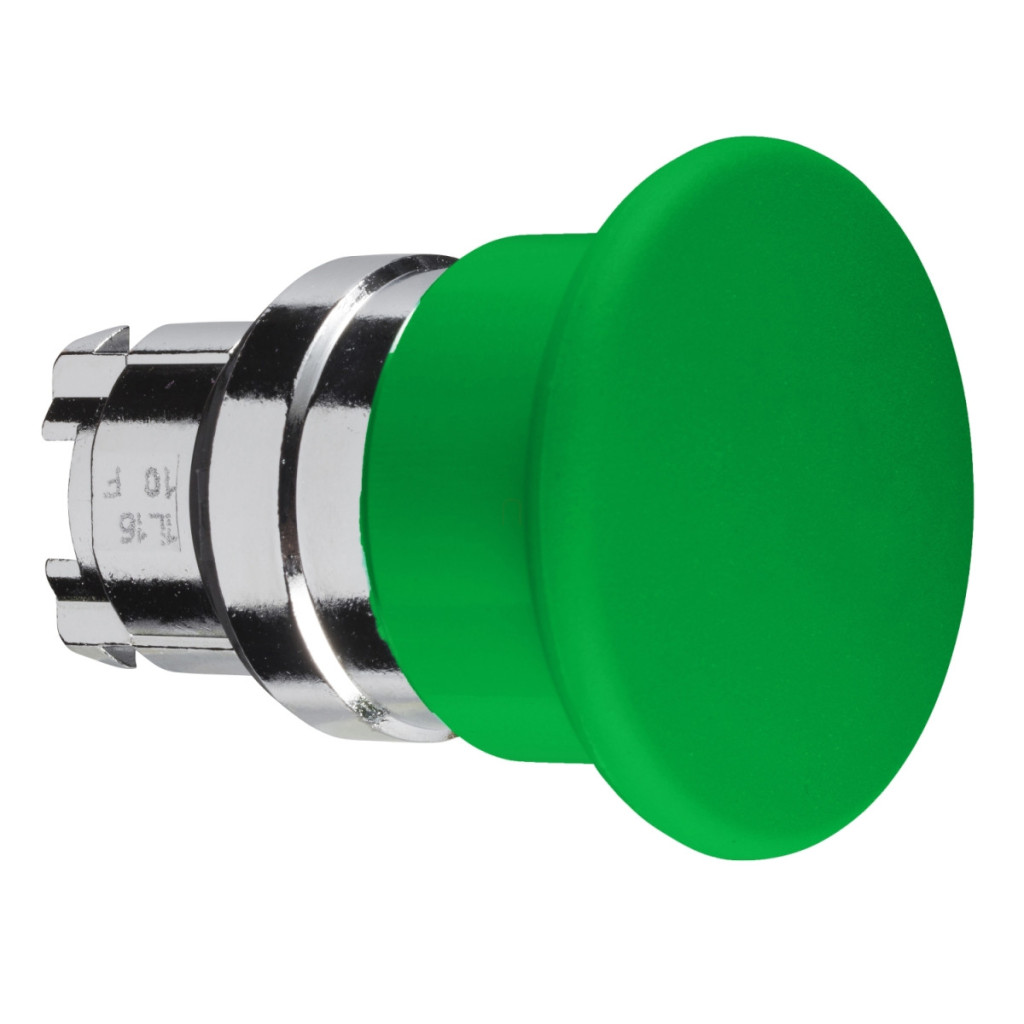

Gama de produse Schneider Electric Harmony XB4 Butonul cu cap ciupercă verde ZB4BC3 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente medii de aplicare. Acest buton cu cap ciupercă cu diametrul de 40 mm și revenire prin arc, parte a seriei Harmony XB4, a fost dezvoltat pentru a îndeplini cele mai stricte cerințe industriale, în principal pentru instalarea în panouri de control și echipamente industriale. Produsul are un cadru metalic cromat, care nu numai că asigură un aspect estetic, ci și durabilitate. Butonul cu un design standard al capului și un indicator circular este fabricat cu un cap de ciupercă verde, nemarcat, care nu numai că este funcțional, dar și foarte vizibil în mediile industriale. Cu un diametru de montare de 22 mm, capul butonului poate fi montat cu ușurință în tablouri de distribuție de dimensiuni standard. Capul butonului ZB4BC3 are o durată de viață mecanică extrem de ridicată, de 5 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Capul butonului ZB4BC3 are proprietăți de protecție excelente. Cu clase de protecție IP66, IP69 și IP69K, produsul este rezistent la apă, praf și spălare cu presiune înaltă, fiind potrivit pentru utilizarea în medii umede sau prăfuite. Produsul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are o clasă de rezistență la impact IK06 conform IEC 50102. Are o gamă extrem de largă de temperaturi de funcționare și depozitare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Are o categorie de supratensiune de clasa I conform IEC 60536, oferind siguranță suplimentară. Butonul poate fi utilizat în diverse configurații, în funcție de ansamblul electric. Codurile ansamblului electric sunt C1 (mai puțin de 9 contacte utilizate cu blocuri simple cu fixare frontală), C2 (mai puțin de 9 contacte utilizate cu blocuri simple și duble cu fixare frontală), C11 (mai puțin de 3 contacte cu blocuri simple cu fixare frontală) și C15 (mai puțin de 1 contact cu blocuri simple cu fixare frontală), ceea ce îl face potrivit pentru o varietate de cerințe de comutare. Produsul este conform cu mai multe standarde internaționale, precum EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, și are diverse certificări, inclusiv certificările BV, CSA, DNV, LROS și UL.
Specificații tehnice ZB4BC3
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru butoane neiluminate
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Cerc
Tip actuator: Revenire cu arc
Profil actuator: Cap ciupercă verde Ø 40 mm, nemarcat
Culoarea capacului/actuatorului sau a lentilei: Verde
Informații suplimentare
Lățime totală CAD: 40 mm
Înălțime totală CAD: 40 mm
Adâncime totală CAD: 52 mm
Durată de viață mecanică: 5000000 cicluri
Cod de asamblare electrică: C1 <9 blocuri simple pentru contacte cu fixare frontală
C2 <9 contacte utilizând blocuri simple și duble cu fixare frontală
C11 <3 contacte utilizând blocuri simple cu fixare frontală
C15 <1 contact utilizând blocuri simple cu fixare frontală
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
