Gama de produse Schneider Electric Harmony XB4, butonul ZB4BC34, este o alegere excelentă pentru aplicații industriale. Acest buton verde, neiluminat, de calitate superioară, întruchipează fiabilitatea și durabilitatea, corespunzând perfect cerințelor estetice și funcționale ale panourilor de control industriale moderne. ZB4BC34 este un buton standard, cu diametrul de 30 mm, de culoare verde, care se potrivește într-un orificiu de montare de 22 mm. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și crește semnificativ durabilitatea sa în utilizarea zilnică. Butonul funcționează cu un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială după acționare. Suprafața este nemarcată, astfel încât poate fi utilizată universal în diverse aplicații sau marcată cu marcaje personalizate, după cum este necesar. Durabilitatea excepțională a produsului este dovedită de durata sa de viață mecanică de 5.000.000 de cicluri, ceea ce reprezintă o valoare excepțional de mare în această categorie. Capul butonului ZB4BC34 poate fi utilizat într-o varietate de configurații electrice: cu codul C1 <9 contacte utilizând blocuri simple pentru montarea pe panoul frontal, cu codul C2 <9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal, cu codul C11 <3 contacte utilizând blocuri simple pentru montarea pe panoul frontal și cu codul C15 <1 contact utilizând blocuri simple pentru montarea pe panoul frontal. Această flexibilitate permite capului butonului să îndeplinească o gamă largă de sarcini de control. Produsul are o rezistență remarcabilă la mediul înconjurător, dovadă fiind clasele de protecție IP66, IP69 și IP69K și clasificările NEMA 13 și NEMA 4X. Aceasta înseamnă că este complet rezistent la praf și jeturi de apă de înaltă presiune, fiind ideal pentru medii industriale umede și prăfuite. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, ceea ce permite utilizarea sa în condiții extreme. Datorită tratamentului de protecție TH, este rezistent la coroziune, iar clasa de rezistență la impact IK06 oferă protecție împotriva impacturilor mecanice. Produsul oferă, de asemenea, o rezistență excelentă la vibrații (5 gn, f=2...500 Hz) și șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms). Butonul este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, EN/IEC 60947-5-5, CSA C22.2 nr. 14 și JIS C8201-1. Produsul a fost, de asemenea, certificat de organizații internaționale prestigioase, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. ZB4BC34 este comercializat ca element de bază, astfel încât poate fi combinat cu alte elemente pentru a construi o unitate de comutare completă. Produsul este alegerea ideală pentru panouri de control, aplicații industriale, linii de producție sau orice mediu industrial în care este necesară o funcționare fiabilă, durabilă și sigură.

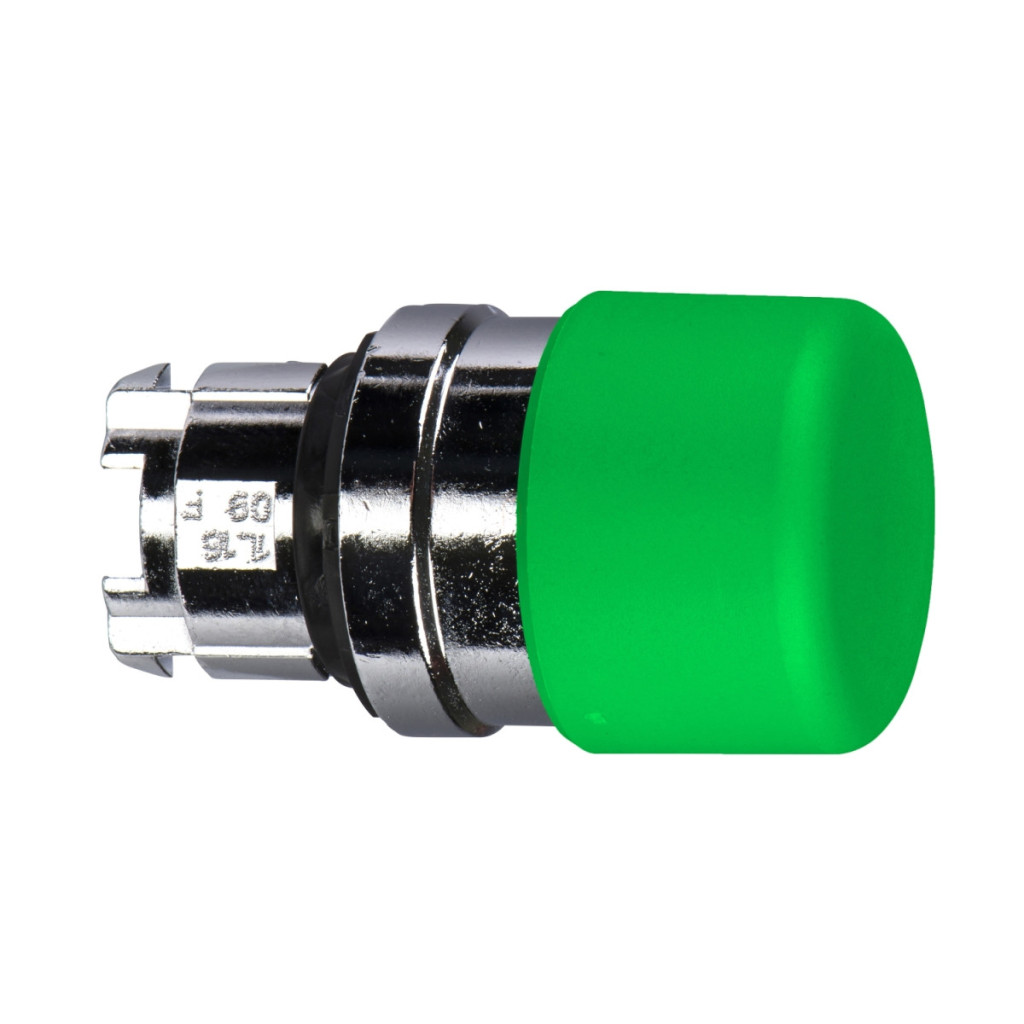

Schneider Electric Harmony XB4 - ZB4BC34 - buton metalic cu cap ciupercă Ø30, Ø22, retur, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap actuator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Ciupercă verde Ø 30 mm, nemarcată
Culoarea capacului/actuatorului sau a lentilei: Verde
Date mecanice
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 52 mm
Durată de viață mecanică: 5.000.000 de cicluri
Date electrice
Cod asamblare electrică: C1 <9 contacte cu blocuri simple, montare pe panou frontal
C2 <9 contacte cu blocuri simple și duble, montare pe panou frontal
C11 <3 contacte cu blocuri simple, montare pe panou frontal
C15 <1 contact cu blocuri simple, montare pe panou frontal
Design dispozitiv: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatură ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Protecție IP: IP66 conform IEC 60529
IP69
IP69K
Protecție NEMA: NEMA 13
NEMA 4X
Protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, EN/IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la jumătate din accelerația undei sinusoidale conform IEC 60068-2-27
50 gn (durată = 11 ms) la jumătate din accelerația undei sinusoidale conform IEC 60068-2-27
