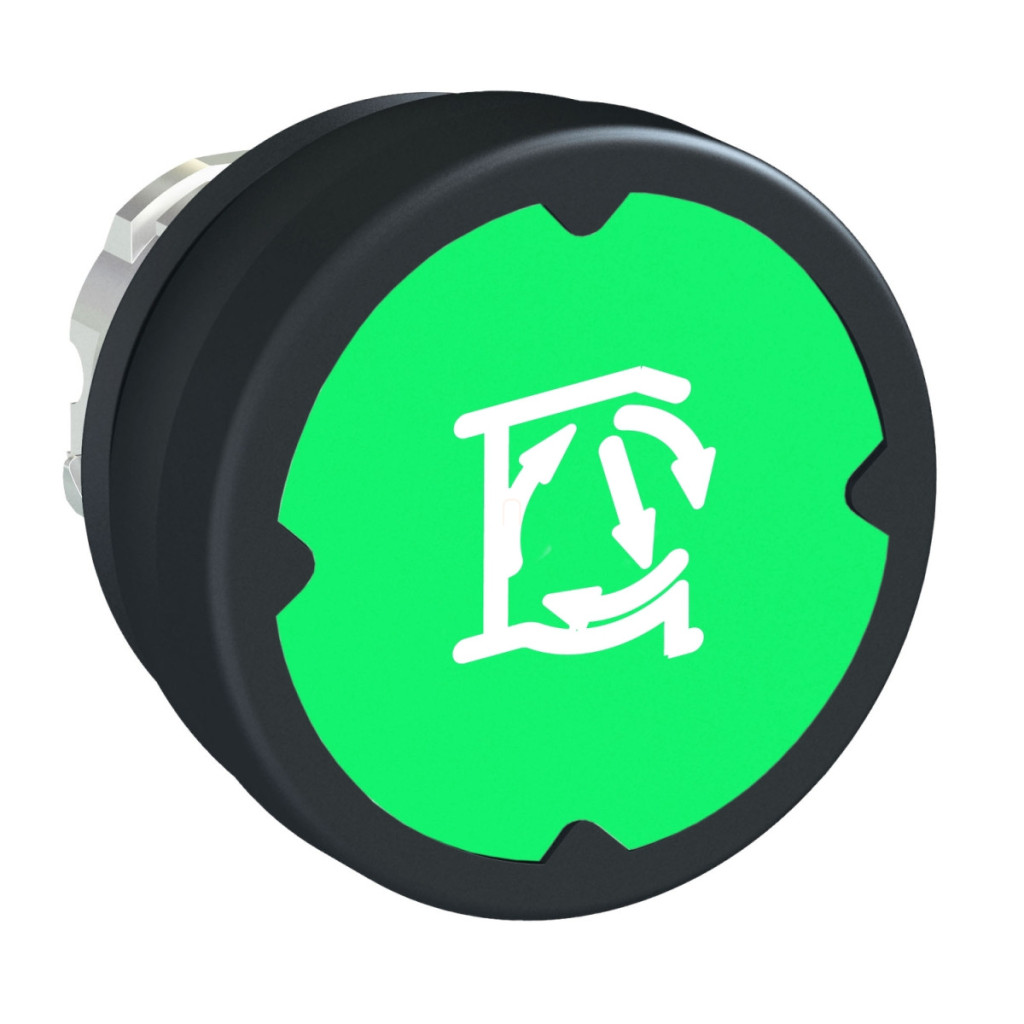

Capul butonului Schneider Electric Harmony XB4 seria ZB4BC38011 este un dispozitiv de control de înaltă calitate pentru medii industriale, asigurând o funcționare fiabilă chiar și în condiții de mediu dificile. Acest cap de buton verde cu marcaje albe (tip H011) face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Capul de buton ZB4BC38011 este proiectat special pentru aplicații industriale în care echipamentele trebuie să reziste la condiții extreme. Dispozitivul oferă un nivel ridicat de protecție: are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor de apă de înaltă presiune. Acest lucru este deosebit de util în industrii precum prelucrarea alimentelor, producția de produse chimice sau alte domenii în care este necesară curățarea regulată cu apă sub presiune - poate rezista la jeturi de apă de până la 90 Pa la o temperatură de 82,5 °C. Designul, care respectă standardele NEMA 4, NEMA 12 și NEMA 13, este o dovadă suplimentară a robusteții produsului. În ceea ce privește detaliile tehnice, ZB4BC38011 are un diametru de montare de 22 mm, care este standard în aplicațiile industriale. Capul butonului are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și crește rezistența mecanică. Butonul verde, plat, are o marcare albă H011 pentru o identificare clară. Funcționarea este cu revenire prin arc, iar dispozitivul este potrivit pentru montare verticală. Produsul oferă o durabilitate mecanică excepțională, cu 10 milioane de cicluri de funcționare, asigurând o durată lungă de viață chiar și în cazul utilizării frecvente. Clasa IK06 garantează o rezistență adecvată la impact, în conformitate cu standardul IEC 62262. ZB4BC38011 are o rezistență excelentă atât la vibrații, cât și la șocuri mecanice. Poate rezista la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, precum și la șocuri de accelerație cu semiondă de 30 gn timp de 18 ms conform IEC 60068-2-27. Această rezistență este deosebit de importantă în medii în care echipamentele sunt supuse vibrațiilor sau șocurilor constante, cum ar fi în apropierea utilajelor grele sau în echipamentele mobile. Capul butonului poate fi utilizat într-un interval larg de temperaturi: temperatura sa de funcționare este cuprinsă între -40 °C și +70 °C, iar temperatura de depozitare poate fi cuprinsă între -40 °C și +85 °C. Acest lucru permite utilizarea sa în condiții climatice extreme, fie în aplicații exterioare la temperaturi foarte scăzute, fie în medii industriale cu temperaturi ridicate. În ceea ce privește protecția împotriva șocurilor electrice, produsul este conform cu cerințele IEC 61140 Clasa I. Produsul este certificat UL, CSA și CE, confirmând că respectă standardele internaționale de siguranță și calitate. Capul butonului ZB4BC38011 este compatibil cu diverse coduri de asamblare electrică, inclusiv C1, C2, C11 și C15, care permit diferite configurații de contact utilizând blocuri simple și duble în montarea frontală. Acest lucru oferă flexibilitate pentru a satisface diferite cerințe de aplicare. Dimensiunile fizice ale produsului (37 mm lățime, 18,5 mm înălțime, 37 mm adâncime) și designul său compact permit instalarea acestuia în spații restrânse, în timp ce designul rotund al capului unității indicatoare conferă panoului de control un aspect modern și funcțional.
Schneider Electric Harmony XB4 - Date tehnice buton ZB4BC38011
Specificații generale
Seria de produse: Harmony XB4
Denumirea dispozitivului: ZB4
Tipul produsului sau componentei: Cap buton
Tip cap: Standard
Diametru de montare: 22 mm
Caracteristici fizice
Material cadru: Metal cromat
Formă cap unitate indicator: Rotundă
Culoarea actuatorului: Verde, tip plat H011 (alb)
Informații suplimentare despre actuator: Montare verticală
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 18,5 mm
Adâncime totală (CAD): 37 mm
Specificații de funcționare
Tip actuator: Revenire cu arc
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șoc: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Caracteristici de mediu
Gama de produse: Mediu dur
Grup de produse: Tip plat marcat H011
Marcaj: Tip H011
Culoare marcaj: Alb
Temperatură ambiantă de funcționare: -40...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Protecție
Grad de protecție IP: IP66, IP69K, IP67, IP69 conform IEC 60529
Grad de protecție NEMA: NEMA 4, NEMA 13, NEMA 12 conform UL 508
Protecție împotriva jetului de apă de înaltă presiune: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Caracteristici electrice
Cod de configurare electrică: C1 (<9 contacte utilizând blocuri simple în montare frontală), C2 (<9 contacte utilizând blocuri simple și duble în montare frontală), C11 (<3 contacte utilizând blocuri simple în montare frontală), C15 (<1 contact utilizând blocuri simple în montare frontală)
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, CSA C22.2, IEC 60947-1
Certificări de produs: UL, CSA, CE
